PW2205设计问题, L1 、CIN 、CSS的取值应该怎样选择?
2021-02-27 14:13:07
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派

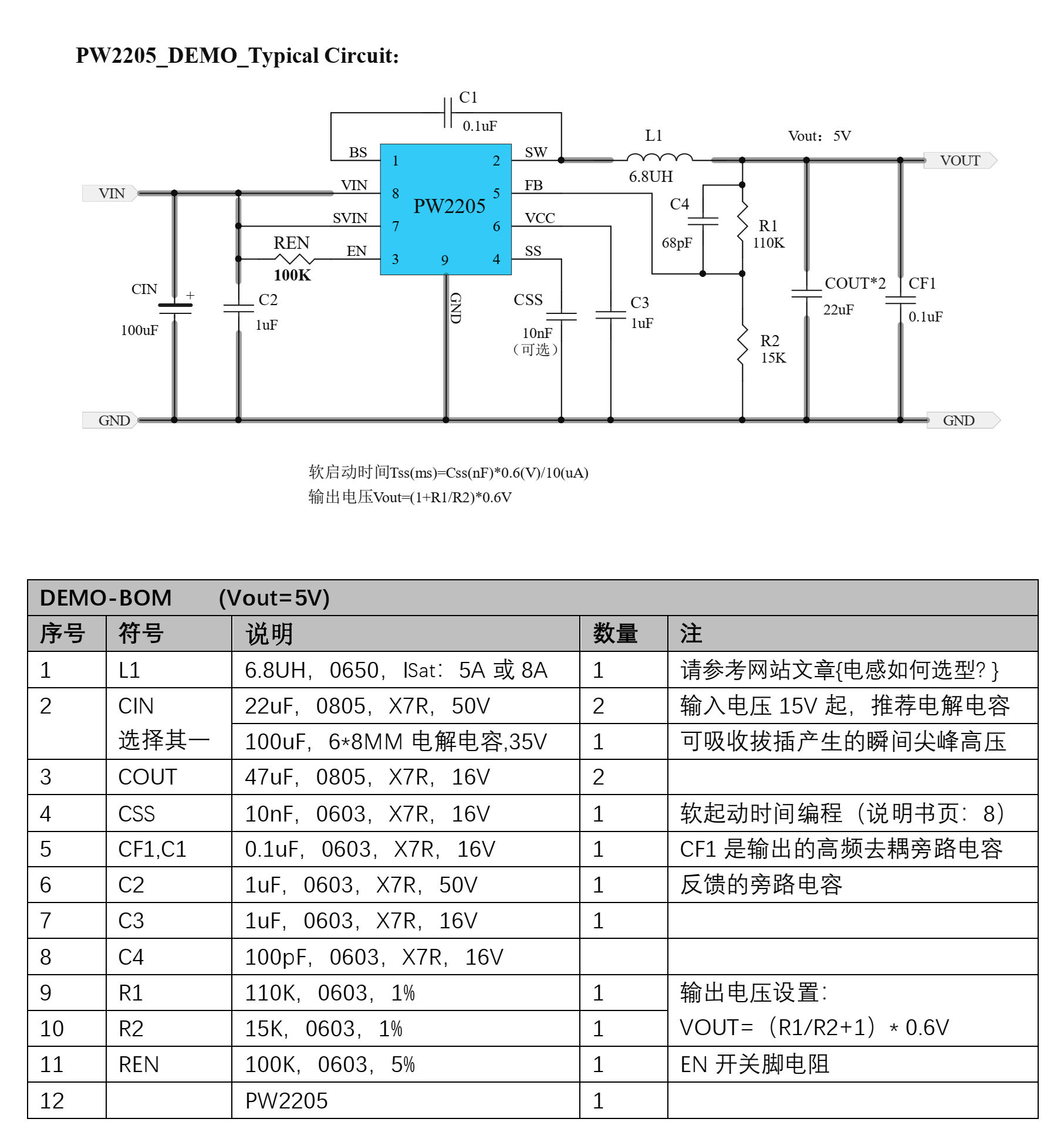

目前我所遇到的问题是:在设计输出3.3V时  L1  、 CIN  、CSS的取值应该怎样选择?C4电容100pF下方的opt是什么意思?


回复:

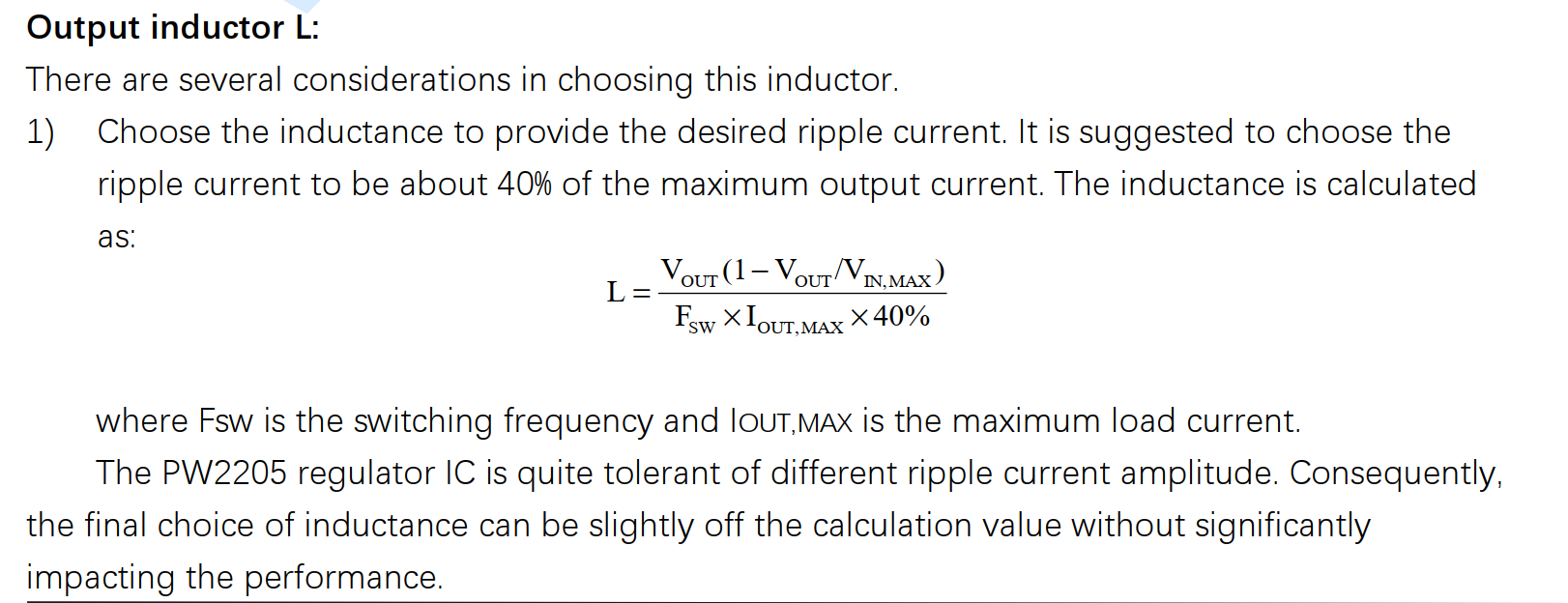

1,L1电感器的选型在datasheet的第7页中:FSW指开关频率0.5MHZ,例如输入24V,输出3.3V,3A通过下面公式,可以计算得出是4.74,推荐电感值是4.7UH.


2,CIN输入电容,输入电容需要考虑拔插产生的浪涌瞬间尖峰电压,例如输入24V时,建议CIN取100uF电解电容,再并一个高频滤波电容0.1uF。贴片陶瓷电容对于吸收浪涌比较弱,输入电压高时,一般不建议陶瓷电容,客户可以用示波器进行拔插测试,示波器设置100mS左右。

3,CSS软起动时间电容,通过电容值来设置: 软启动时间 Tss(ms)=Css(nF)*0.6(V)/10(uA)
4,opt是Optional,中文可选择的意思,可根据实际应用,选择其他容值。


平芯微杨工 最后编辑, 2021-02-27 14:14:41
