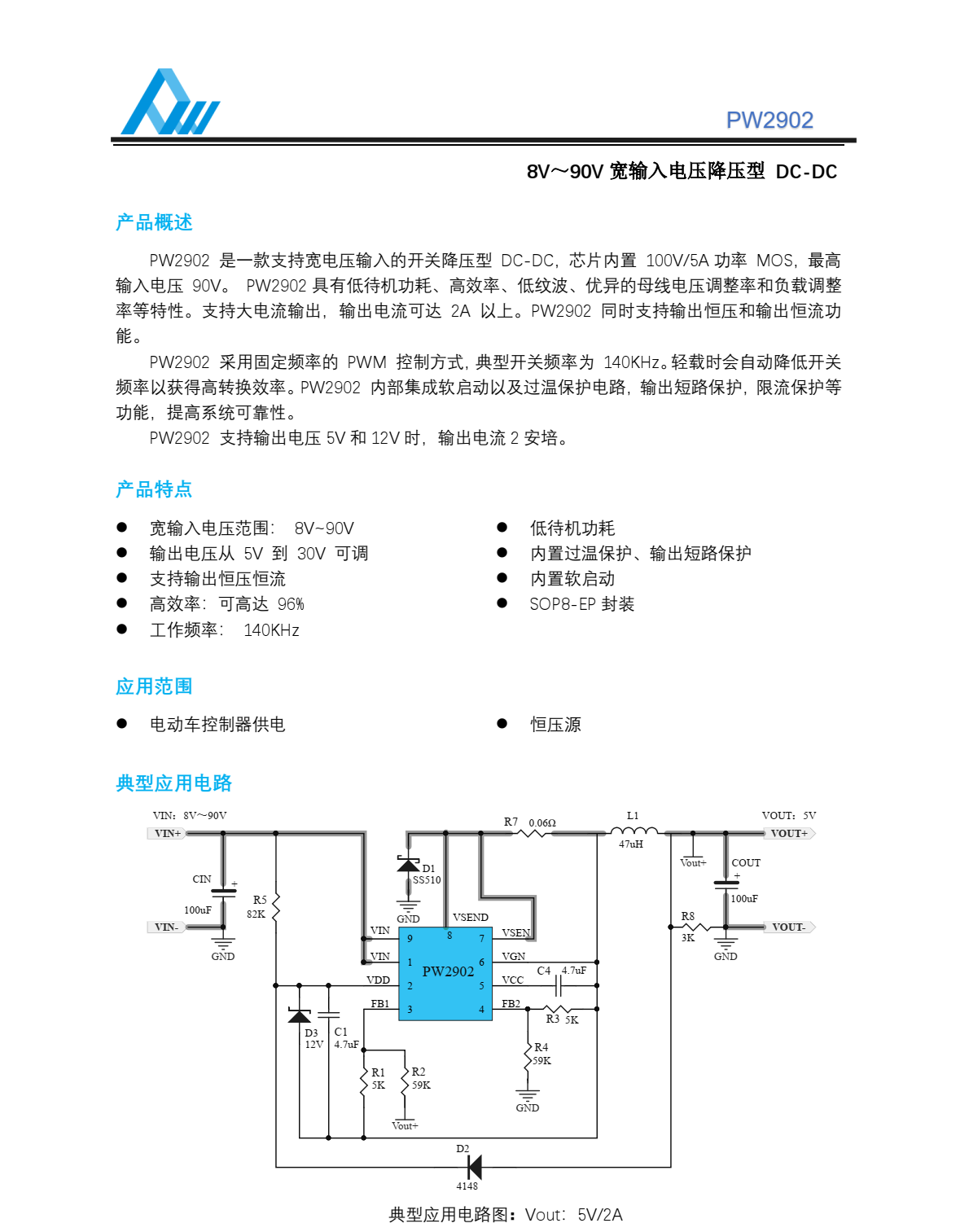

PW2902

  • 型号 PW2902
  • MODE Asynchronous
  • Vin Range 8V~90V
  • Vout Range 5V~30V
  • Iout @MAX 2A
  • FOSC 140KHZ
  • Iq typ 1mA
  • Package SOP8-EP
  • 生产 量产
PW2902_datasheet_www.pwchip.com.pdf

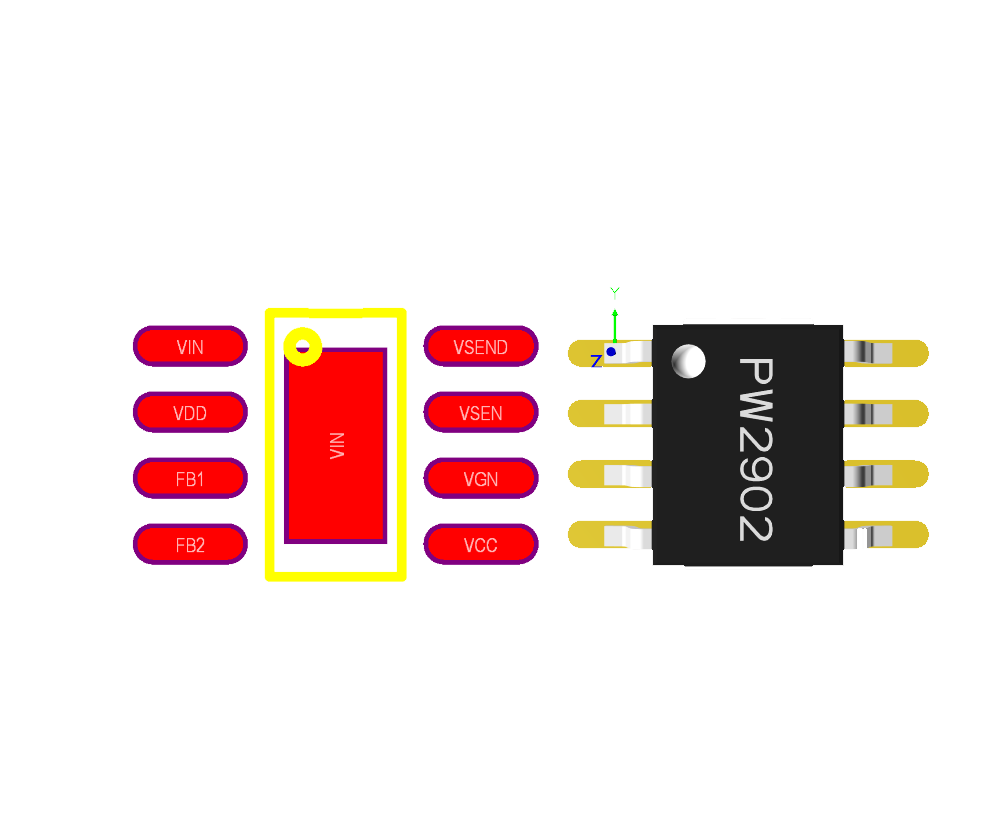

PCB封装库与3D元件.zip

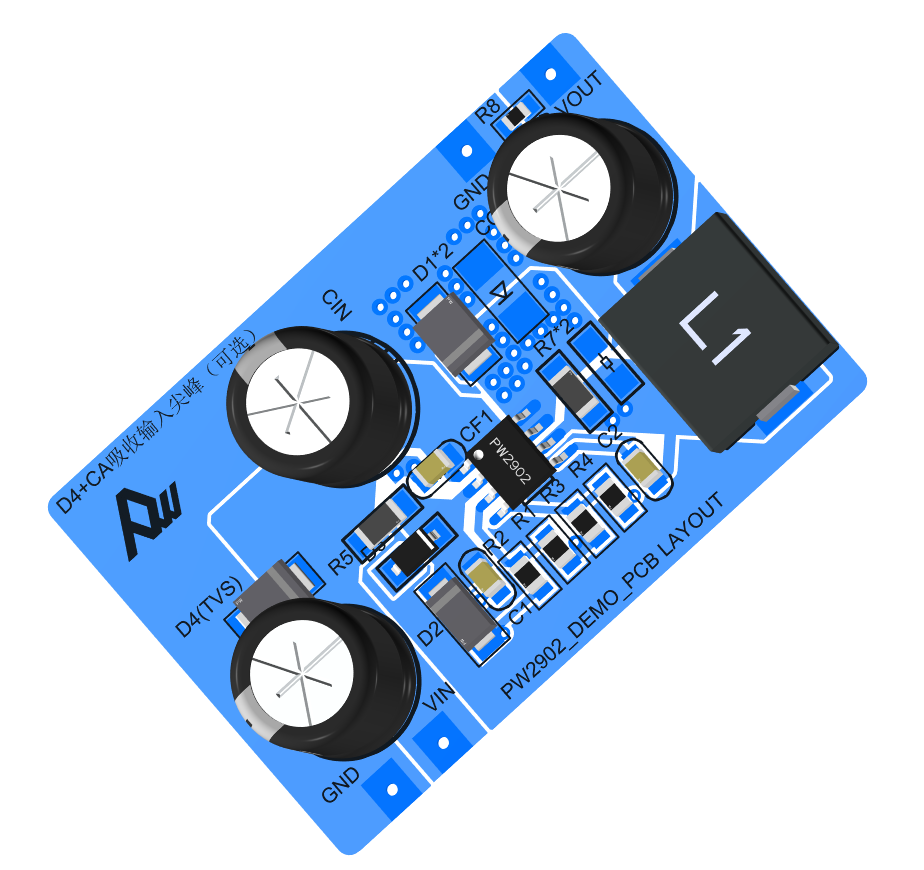

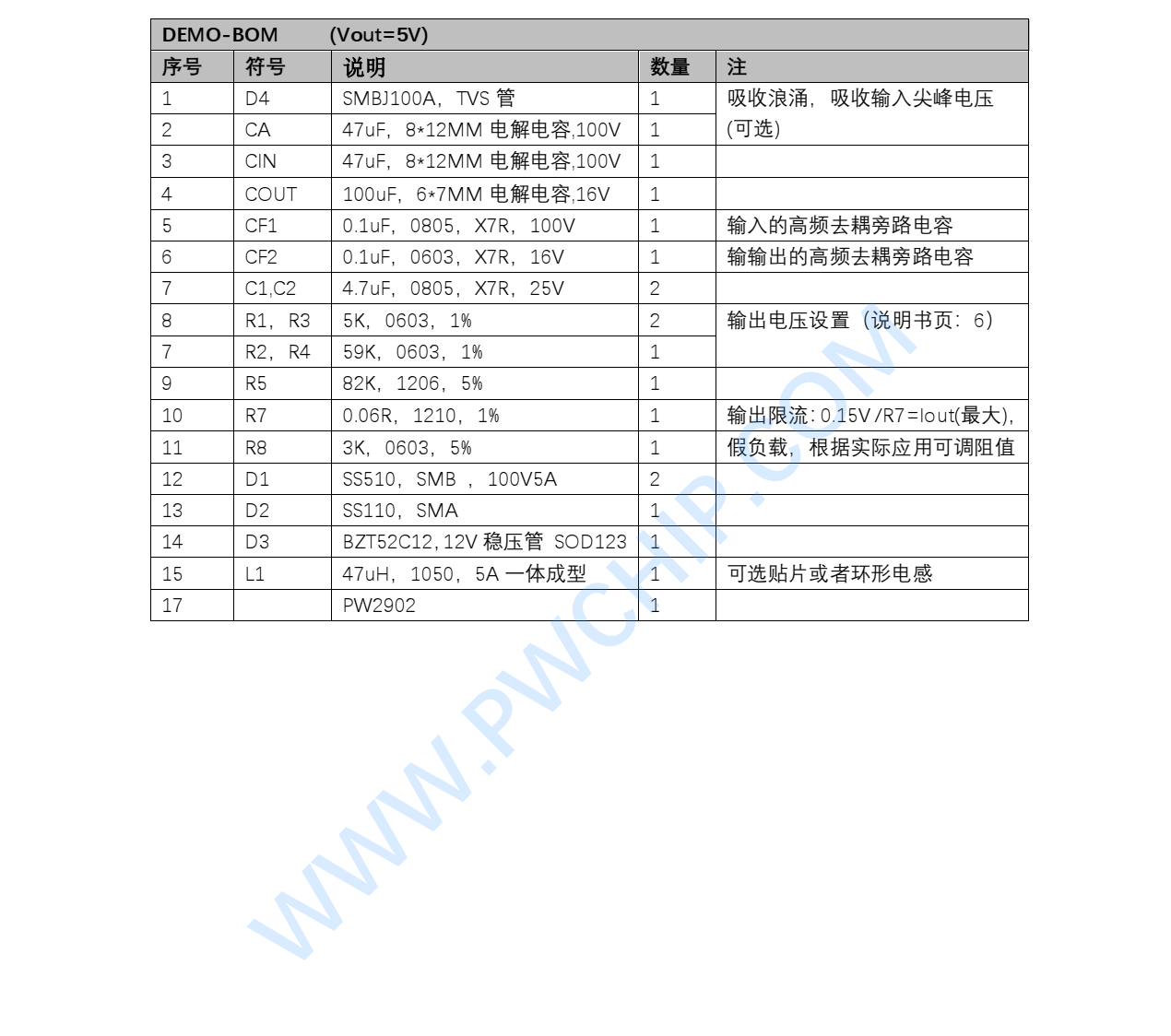

PW2902_DEMO_PCB.zip

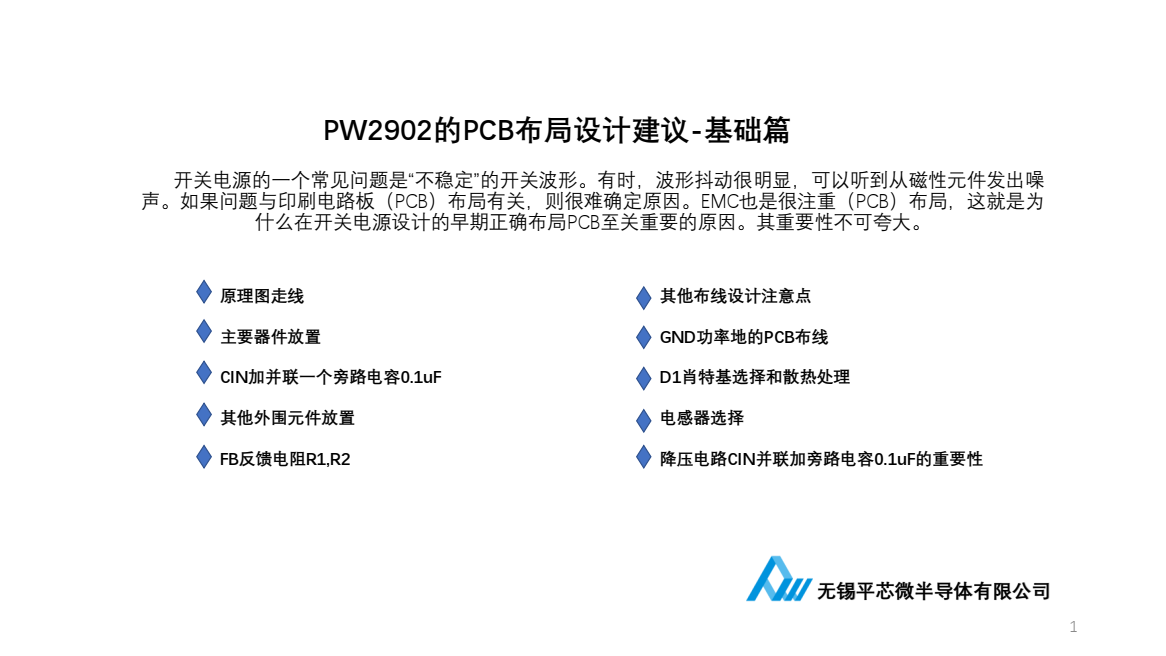

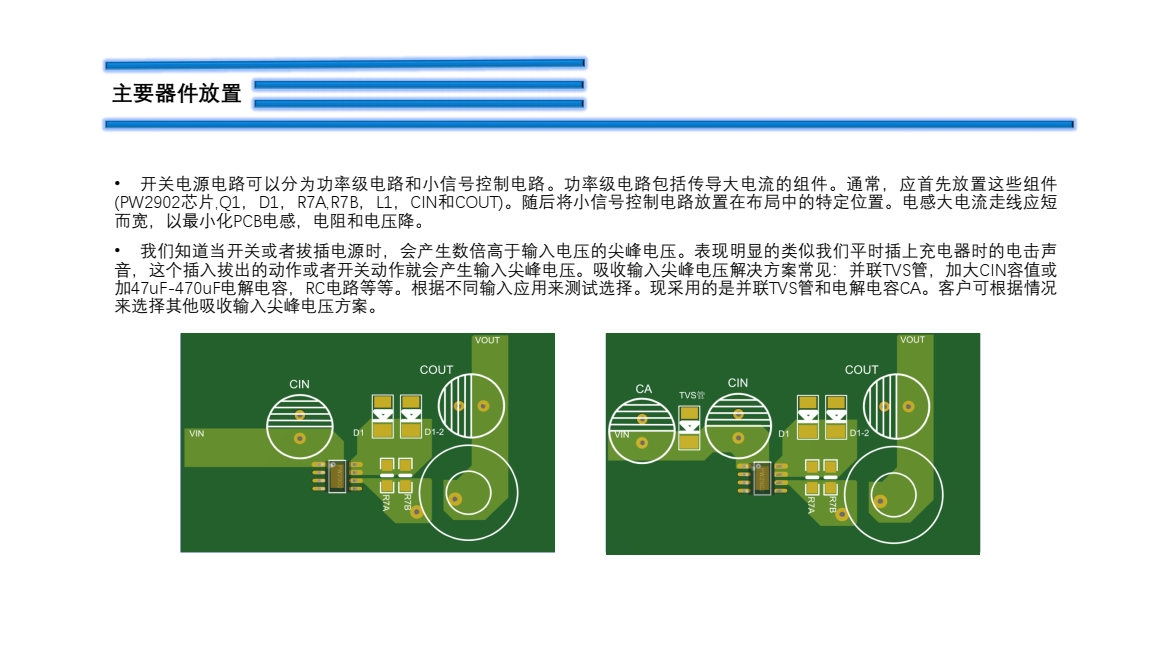

产品详情 PCB设计建议

发表评论
评论列表
韩 2024-01-07 14:30:37
我按照标准电路焊接完成，咋3和4脚电压相同
陈工 2023-12-08 16:26:23
请问PW2902输入48V输出24V电流1.2A左右的参考电路及器件参数？
陈工 2023-12-08 03:28:22
杨工你好，我的需求是48V输入，输出24V使用PW2902能输出最大1A--1.5A的持续电流吗? 或推荐其他芯片型号也可。
UA 2023-12-08 18:05:23
pw2902a简单点，按规格书资料
叶子烟 2023-12-08 03:06:42
杨工你好，我的需求是48V输入，输出24V使用PW2902能输出最大1A--1.5A的持续电流吗? 或推荐其他芯片型号也可。
岳工 2023-09-11 16:10:00

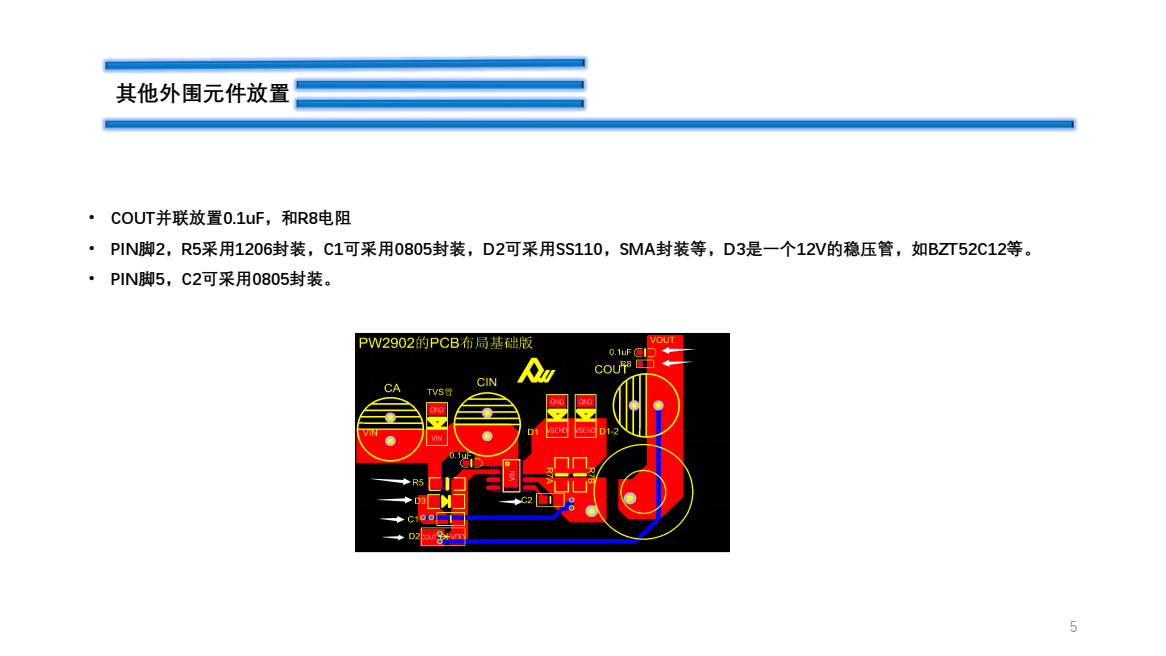

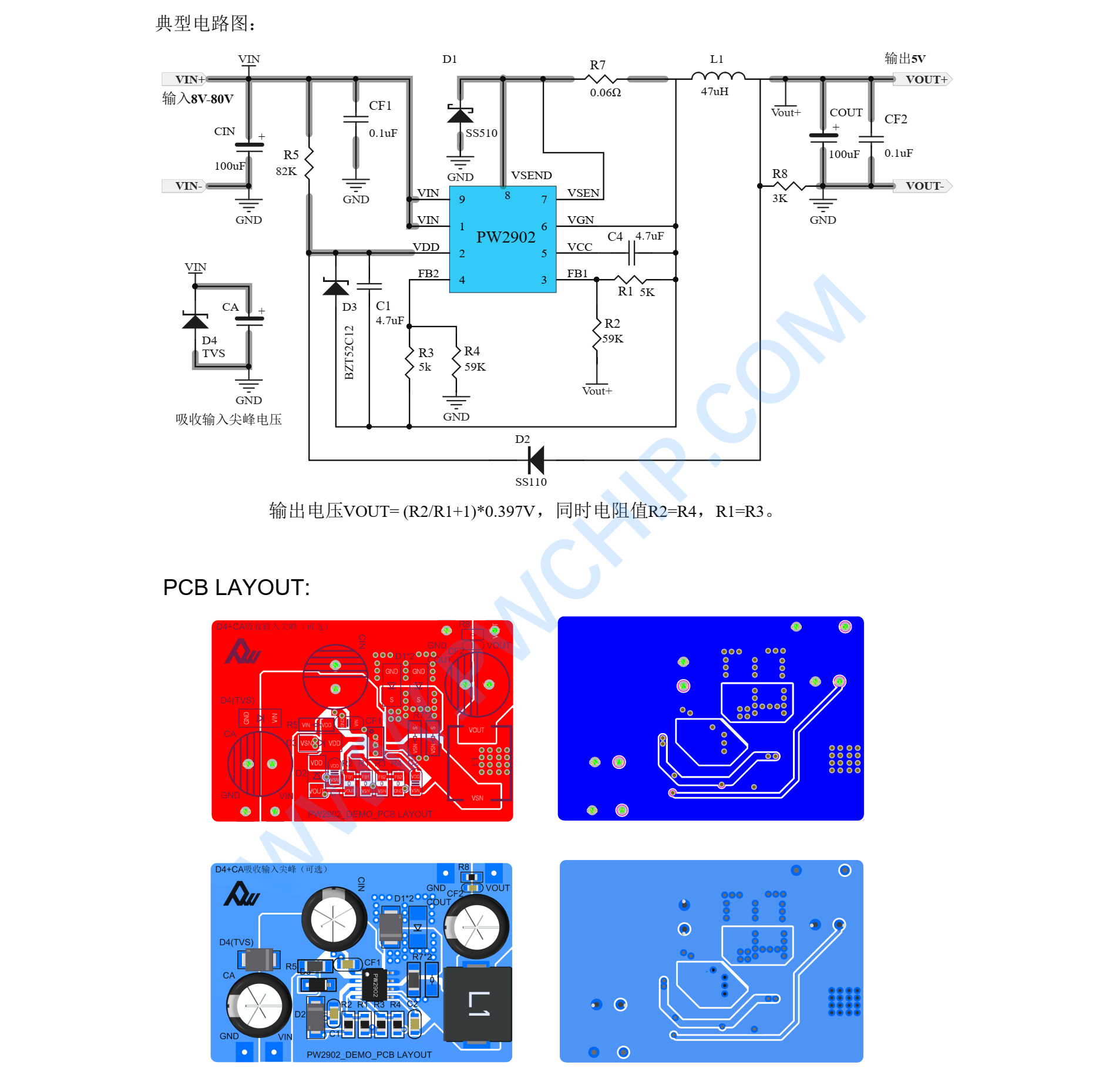

请问D3的选型有什么要求，是要选比我输出电压值高的稳压二极管吗？
杨工 2023-09-12 17:56:23
是的
王工 2023-06-05 17:24:09
杨工，你好，请问PW2902的2脚（VDD）可以外加NMOS用单片机控制，当做使能脚吗？
杨工 2023-06-05 23:50:12
https://www.pwchip.com/thread/326.html 参考这个电路
叶侠龙 2023-05-28 12:57:31
杨工你好，假如我设计9V输出，输入为10V时，输出大概会降到多少伏？
杨工 2023-05-29 13:19:05
压差保存3V以上
汪乐乐 2023-03-03 13:17:12
杨工您好，我是PW2902输出15V，D3二极管BZT52C12好几次烧毁，请问怎么解决？
杨工 2023-03-08 23:08:05
BZT52C12 是12V稳压管，更改15V更高即可
窦庆丰 2023-02-20 11:44:41

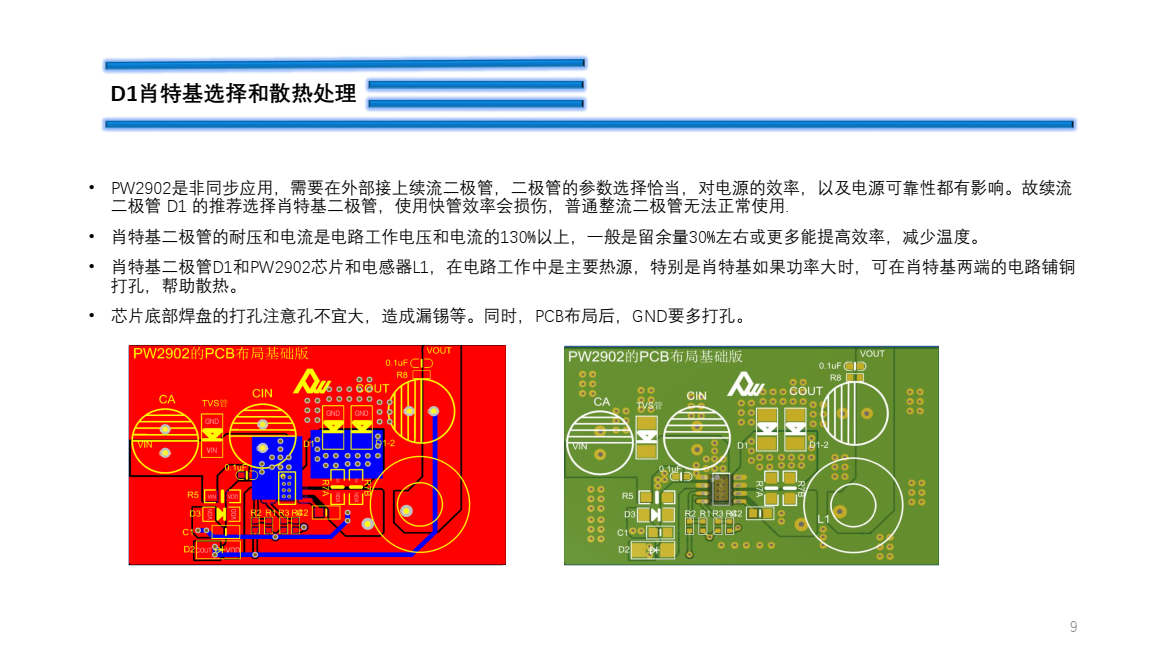

杨工，请问这个D2 SS110是什么作用，我给铅酸电池降压充电的时候这个管子老是失效，，，
杨工 2023-02-24 14:43:35
输出给铅酸电池充电？
易一 2022-11-15 15:45:34
您好！抱歉上一条发的漏了一个条件，我重新发一下：输入48Vdc,输出12Vdc,输出电流按条件允许内最大2A算，请问可以发我一份PW2902的原理图设计吗？万分感谢！
杨工 2022-11-15 17:44:47
2902按规格书即可，谢谢
易一 2022-11-15 15:30:58
您好！需要输入48V、36V、24Vdc，输出12V。请问有无PW2902 输入48V输出12V的原理图设计，万分感谢！（手册里只看到输出5V的参考设计）
杨工 2022-11-15 17:45:58

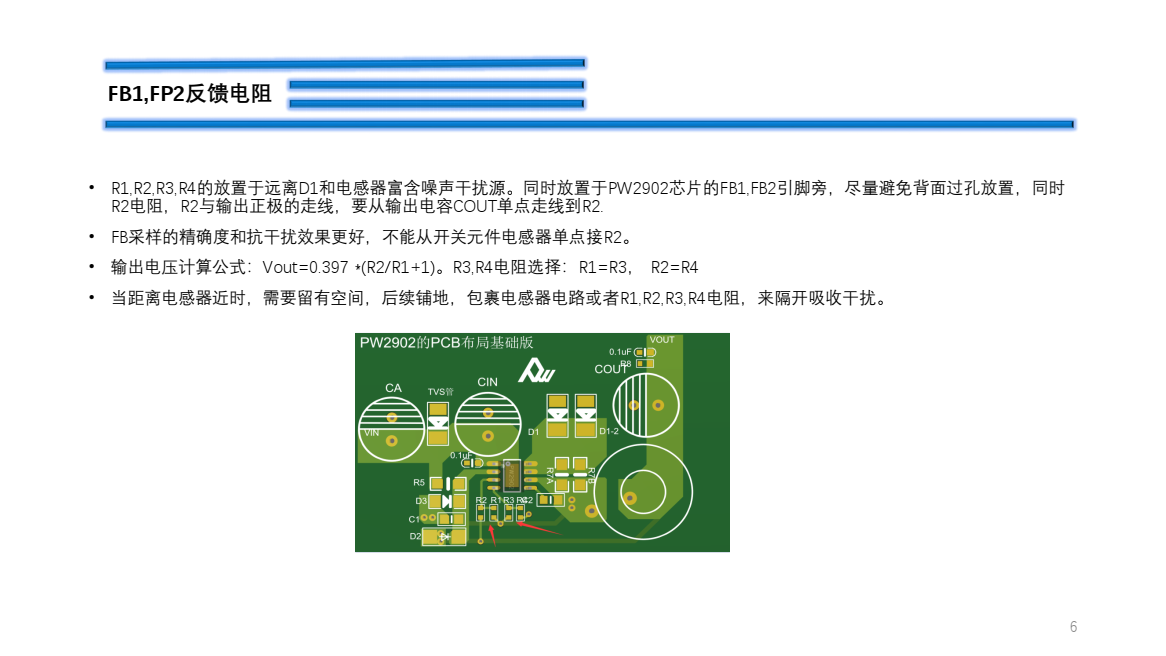

12V改变3脚，4脚电阻，按规格书公式计算，或者链接计算器也可以：https://www.pwchip.com/calculate.html
chen lv 2022-11-03 17:03:11
杨工你好 请问我输入48v 输出24v 最大电流是多少
杨工 2022-11-03 23:57:42
30W计算
吕晨 2022-11-03 14:52:16
杨工你好 请问输入48v 输出24v 最大输出电流可以达到多少 ，可以达到8A吗
杨工 2022-11-03 23:57:18
不能
汪乐乐 2022-05-10 11:59:43
你好，我输入48V完全没输出
杨工 2022-05-10 13:27:06
邮件发PCB文件和板子焊接好的图片发到 support@pwchip.com
汪乐乐 2022-05-10 13:58:58
好的，已发送
欧阳 2022-04-29 14:32:35
怎么购买
文杰 2022-04-18 16:32:39
请问这个怎么实现输出电压可调？
杨工 2022-04-19 11:26:43
规格书有，通过3，4脚电阻设置
冯斌 2022-03-14 14:19:55
PW2920 输出12V时，带载一个3W的电阻，输出的文波很大。这个怎么解决。
杨工 2022-03-15 15:44:28
加大输出电容，330uF等等
张大飞 2021-07-31 15:04:02
申请DEMO样板，发邮件都快一个星期都没回复
杨工 2021-07-31 17:17:14
申请DEMO板需要 FAE审核，审核不通过或者不符合IC应用是无法提供的。
https://www.pwchip.com/article/41.html 请按链接，填写详细的应用信息，方便快速审核
