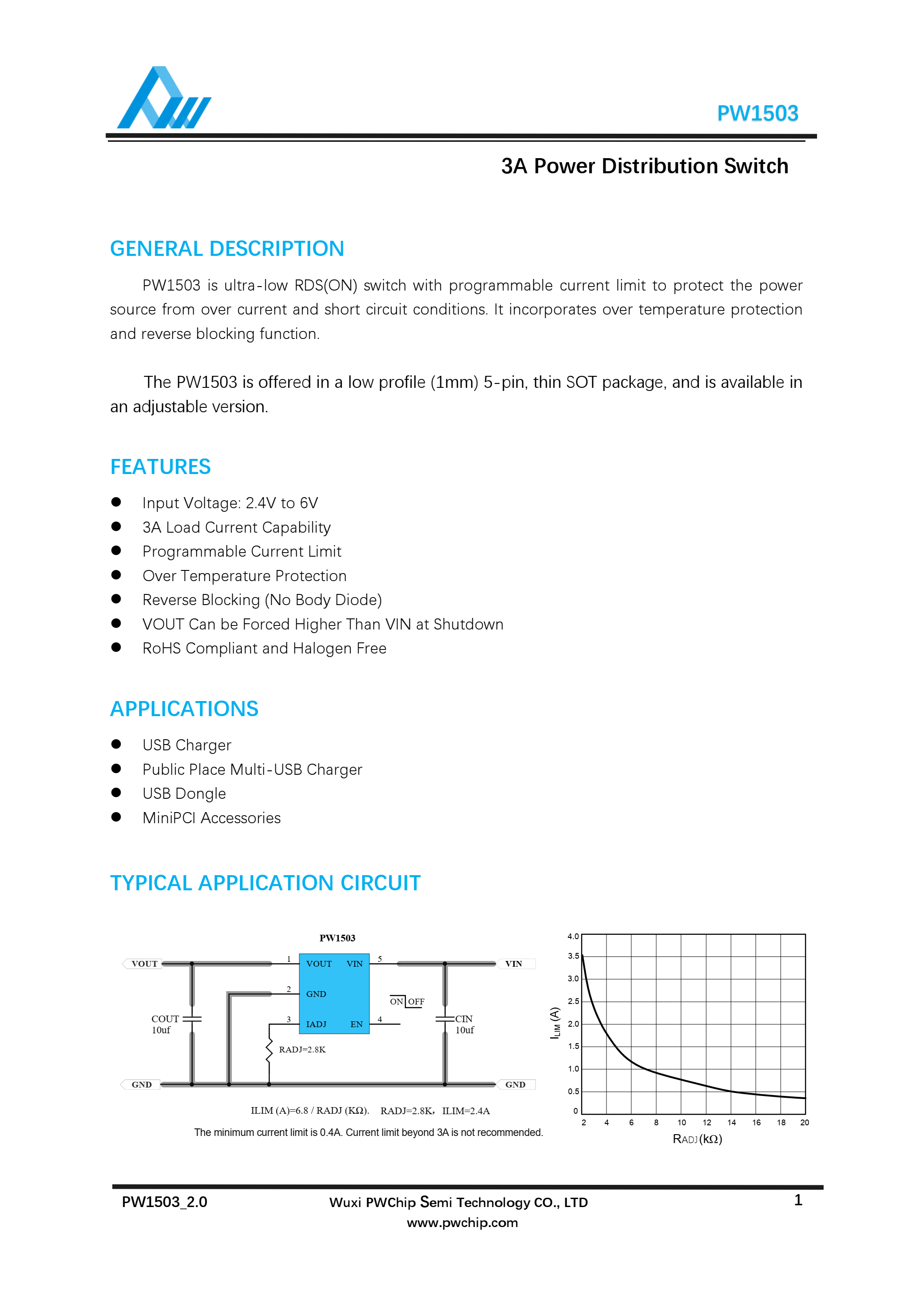

PW1503

  • 型号 PW1503
  • 功能 可调OCP
  • 输入电压范围 2.5V~6V
  • 输出电压范围 2.5V~5.5V
  • 输出电流范围 ~3A
  • 输入过压保护关闭阈值 NO

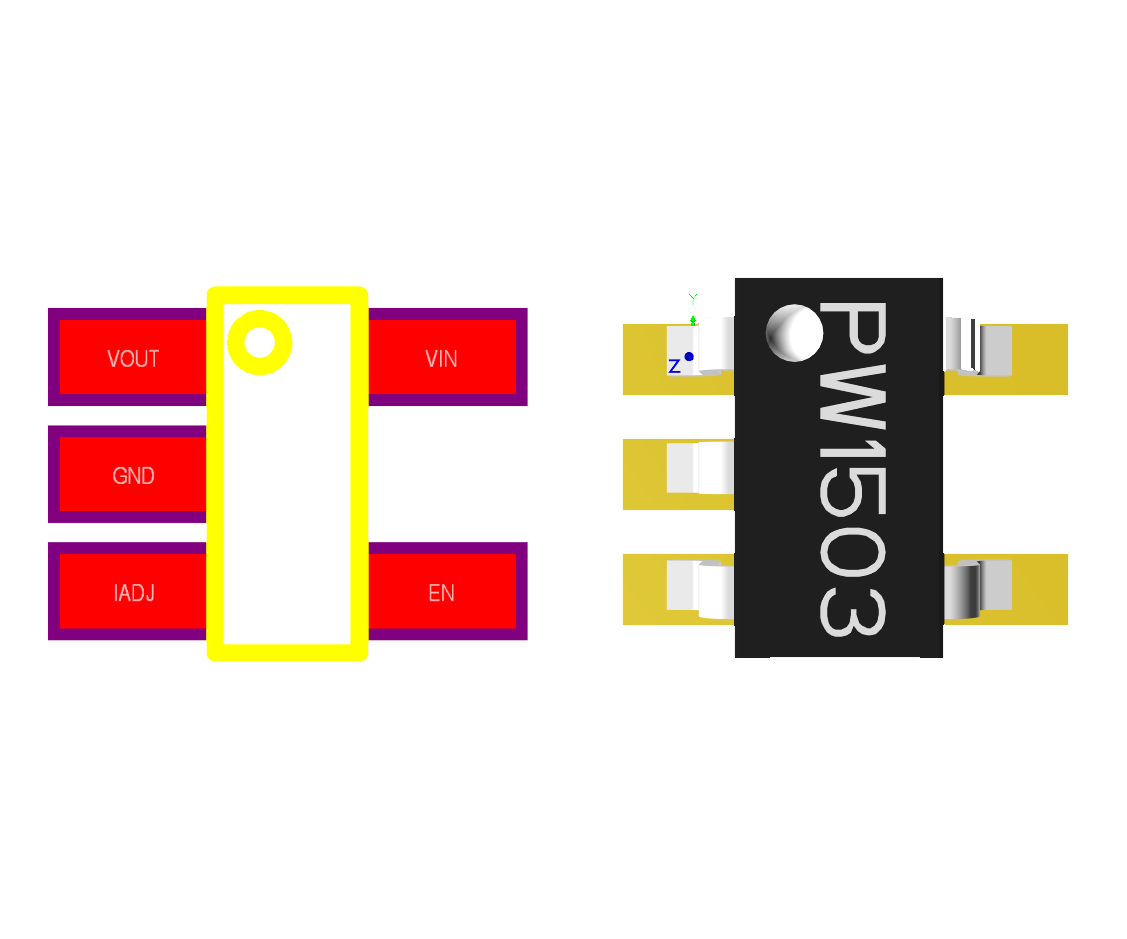

  • 封装 SOT23-5L
  • 备注 5V限流,USB口限流,防倒灌
  • 生产 量产

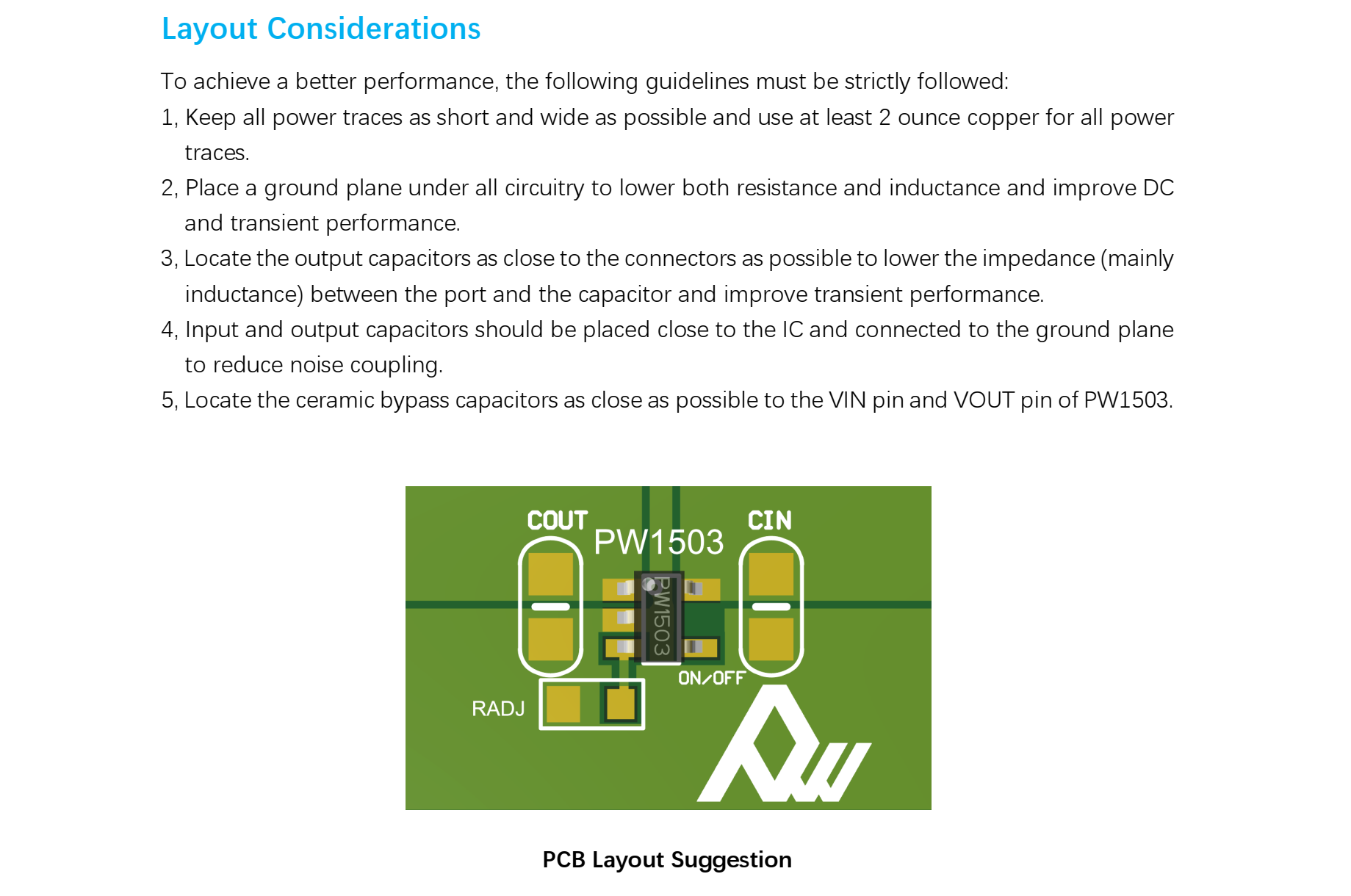

产品详情 PCB设计建议


评论列表
2024-08-02 17:13:14
您好,请问我输入5V直流电,调到2A限流,加了负载以后电流增大到1A,输出会减小到1V。是什么原因,电源的功率不够吗?我电源用电压表测并没有明显下降。
杨工 2024-08-02 18:29:27
正常1A会有压差,压差是0.05V,不会有1V,1V属于异常。你吧板子拍照和万用表量输入和输出的图片发邮件到support@pwchip.com,让技术看下
Jerry 2024-04-26 16:15:45
限流设定误差有多大?
杨工 2024-04-26 23:54:23
20%
Leo 2024-04-02 17:08:05
请问这个芯片可以用在6V的电池当短路保护用吗?电池充满电的电压是6.4V可以吗?谢谢!
杨工 2024-04-06 10:18:26
不可以,可以用PW1558
巫工 2024-01-12 08:06:27
这个芯片带短路保护吗?
杨工 2024-01-12 10:41:26
带的
ZHAO 2023-09-13 13:31:15
EN接地后VOUT输出电压是0V吗?为什么我测量出来输出电压有1.8V呢?
杨工 2023-09-14 16:27:55
可能是输出电容的电,电容短接下放电掉
2023-05-11 23:53:28
EN接地后还VIN和VOUT还联通吗?
UA 2023-05-13 10:49:04
不通
zhjh 2021-12-20 14:09:12
第四脚en接3.3V还是5V
杨工 2021-12-21 21:57:11
接输入
