PW4000

  • 输入电压范围 4.5V~20V
  • 输入最大耐压 24V
  • 输入过压关闭充电阈值 无
  • 类型 升降压
  • 充电电流（电池端） ～3A
  • 锂电池类型 1∽4串
  • 充满电压 可调
  • LED指示灯 单/双
  • 封装 QFN15
  • 备注 磷酸/三元电池，升降压的1-4节电池充电管理IC，
  • 生产 量产

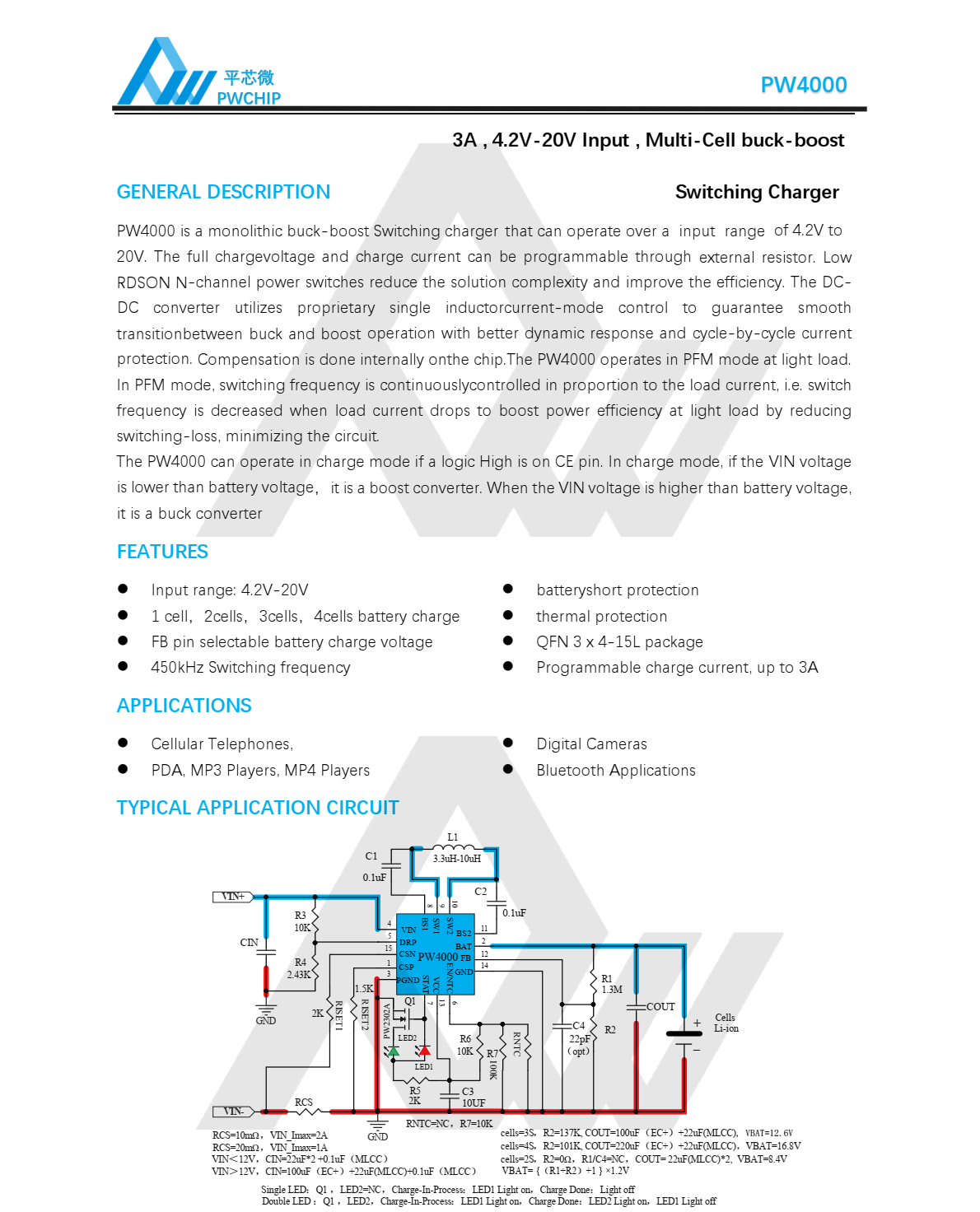

PW4000_Datasheet_PWCHIP_平芯微.pdf

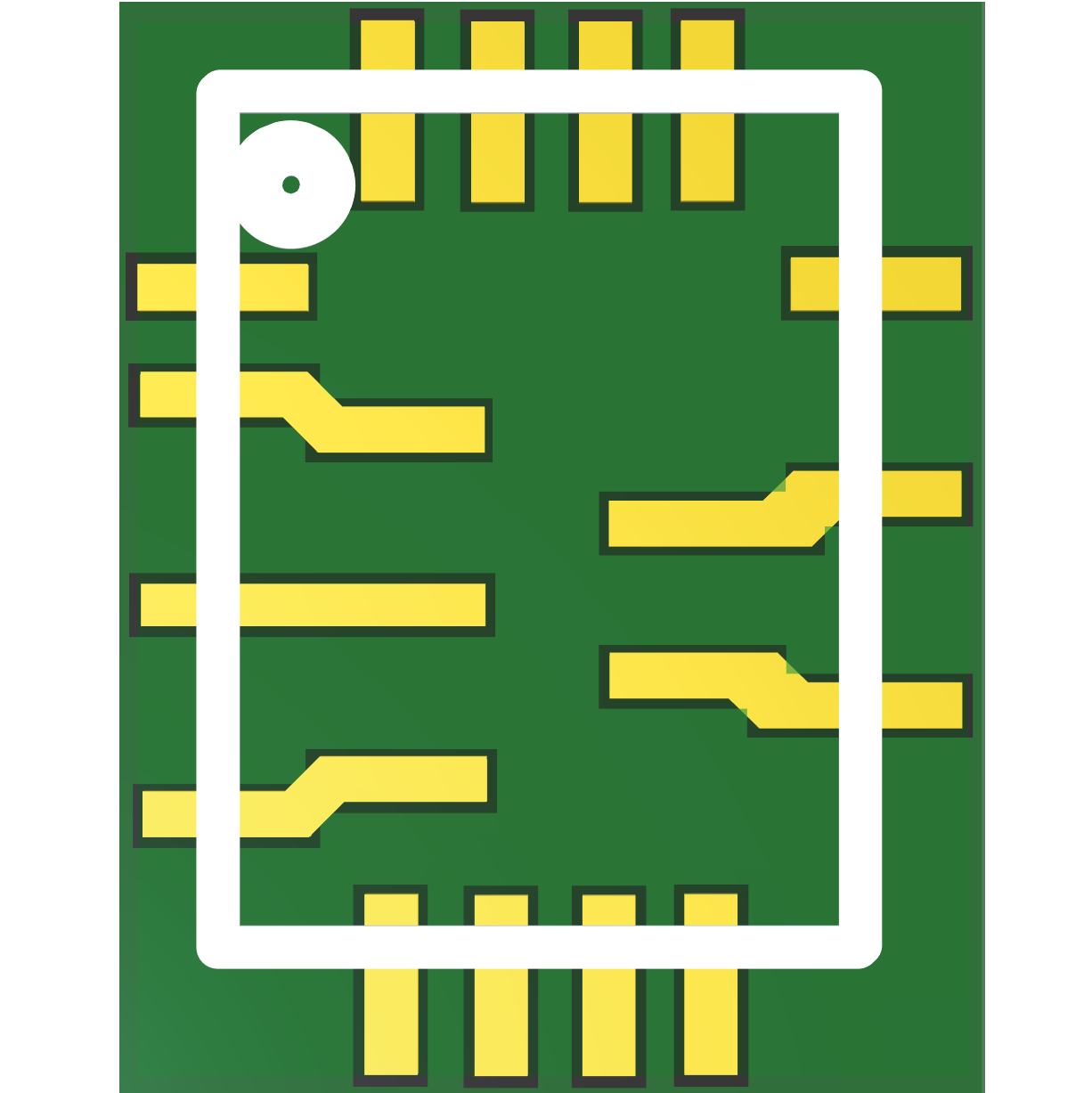

PW4000封装库.zip

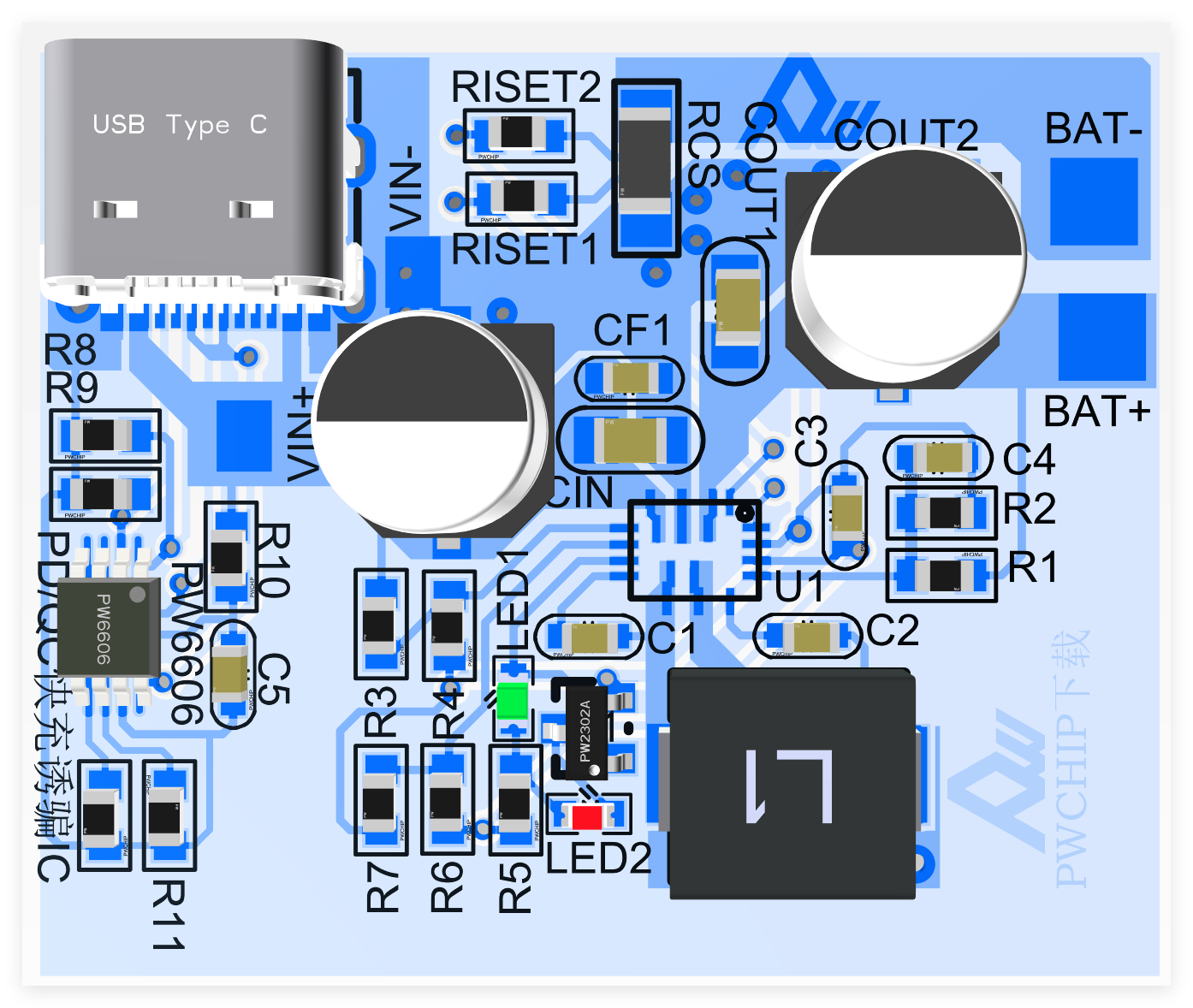

产品详情 PCB设计建议

发表评论
评论列表
徐天均 2025-11-05 14:22:12
在充电周期结束时，芯片会保持电池上的设定电压，并逐渐减小充电电流。请问当电流降至多少时，芯片会终止充电并通过相应的LED指示灯发出信号？是否可以通过外部电阻来调整充电终止电流？
杨工 2025-11-06 17:44:06
10%的ICC；不可调
洪 2025-10-28 16:57:01
使用别芯片诱骗20V，相当于输入20V也能工作的吧
杨工 2025-10-29 16:02:51
是
李工 2025-10-14 14:26:50
杨工，PW4000，自动升降压充电可以，但是接5V太阳能充不进去，可能是带载能力不够，能否加个自适应电流，在前端，避免把太阳能面板拉垮？
杨工 2025-11-28 11:36:37
有自适应电压
梁山 2025-10-09 21:27:07
杨工：充电电流设置为250mA, RISET1/RISET2 RCS阻值为
多少合适？
杨工 2025-10-10 15:15:45
最小1A
李工 2025-08-30 18:17:46
杨工，外接了12V，用来充电，然后可以把负载直接接BAT端么?
杨工 2025-09-01 10:53:01
这是充电IC，有电池检测功能，不带电池时，不能直接给其他负载供电，
徐工 2025-08-20 11:27:42
PW4000的NTC要怎么取值？温度范围是多少？具体公式是怎么计算的，。B值是多少？
杨工 2025-08-25 10:22:50
RNTC参考值103AT，取值规格书有
钟先生 2025-08-17 16:17:55
杨工,限流加在电池端，原理图在哪里下载
杨工 2025-08-19 10:43:03
规格书有
钟先生 2025-07-01 14:16:43
杨工 PW4000芯片充单节磷酸铁锂电池 芯片FB的R1和R2这么选？
杨工 2025-07-04 11:12:46
按规格书公式计算充满电压就可以
张天 2025-06-17 14:43:34
你好，杨工，我看到你发的这个设计图跟厂家规格书上面的电路有点不一样，你这个电池负极直接做为PW4000的芯片GND，而厂家规格书上面电池负极只单独连接到取样电阻一端还通过一个1.5K电阻连接到PW4000的1脚CSP。请问应该连接到哪里才是正确的。谢谢
杨工 2025-06-18 11:55:55
两边都可以，加在输入端就限流输入端，加在电池端就限流电池端
曾工 2025-04-19 10:36:36
杨工，请把PW4000和PW6606的零件库发我一下
杨工 2025-04-21 10:14:29
页面有，自行下载
曾工 2025-04-19 10:35:18
请把PW4000和PW6606的零件库发我一下
杨工 2025-04-21 10:14:37
页面有，自行下载
曾 2025-04-01 09:26:03
杨工，你好，pw4000我充单节锂电池，FB脚，R1和R2斗不接吗？
杨工 2025-04-01 18:29:31
不是，R1,R2设置充电电压4.2V
唐礼清 2025-03-01 11:55:00
我需要一个PD协议输入5-12V 充电电流2A-3A充8.4V的方案，谁给我个原理图，芯片购买方式？
杨工 2025-03-04 17:06:40
规格书里面有
石工 2025-02-20 16:37:50
如果电池正极加二极管连接到充电芯片正极 会不会对充电有影响 因为充电和电池放电只能介入两根线
杨工 2025-02-21 10:53:00
充满电压影响大，用MOS代替二极管
Auo 2024-12-13 15:59:04
请问这款能做到用12v的适配器充12.6v的锂电池组吗
杨工 2024-12-14 13:36:03
是的，可以
王工 2024-11-19 20:32:00
请问这款芯片支持2串磷酸铁锂电池平衡充吗？
杨工 2024-11-20 10:13:30
没有平衡充
xu 2024-09-23 17:40:37
你好这个IC的NTC关断电压阈值是多少？这样才能设定关断过温阈值
杨工 2024-09-24 11:28:59
规格书第四页有
刘工 2024-09-02 14:23:53
假设诱骗没能识别到，只有5伏，输入功率不足，充电功率怎降低，有点不明白
杨工 2024-09-04 10:12:19
有自适应功能，一般默认4.5V（可以通过第5脚设置其他值），当检测到输入电压低于4.5V，就会降低充电电流
不要夸克微 2024-08-14 11:31:00
希望提供PW4000的规格书、参考设计资料及报价。(电子烟产品)谢谢
杨工 2024-08-14 11:41:11
链接都有，自行下载即可
胡太忠 2024-07-01 08:58:27
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢！
张工 2024-05-24 12:04:24
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢！
杨工 2024-05-25 13:11:48
直接下载即可
零点江 2024-04-03 20:03:01
你好！如何购买到你的测试板子
杨工 2024-04-06 10:19:02
淘宝有
王工 2024-03-25 11:20:18
您好，在４串输出情况下，ＣＯＵＴ电容用１００ＵＦ可以吗，必须是２２０ＵＦ吗
杨工 2024-03-25 17:48:43
可以
王工 2024-03-01 13:17:25
我看上面可编程最大电流是3A，但是只有2A的参考设计，是只能最大2A吗？
杨工 2024-03-01 13:52:09
最大可以3A
harry_hu-胡工 2024-02-28 18:14:26
请问下，
1、给3节电池充电（电池充饱电压11.2V），能够满足都是3A充电吗？
2、如果输入10V，能把3节电池充饱吗（电池充饱电压11.2V）？
3、充电温度是11度-48度吗？可不可以调到10-60度？
杨工 2024-02-29 17:08:49
1，可以，2可以，3充电温度没有调的说法
徐工 2024-02-27 16:14:36
充电头通过诱骗到20V输出是否可以直接给到PW4000的输入端
杨工 2024-02-28 14:18:06
可以
赵先生 2024-01-20 13:41:33
PW4000的采样电阻只能放在地端吗，有没有放在电源端的方案
杨工 2024-01-20 13:58:33
没有
zou 2023-11-06 12:01:20
TYPE-C快充3节可以吗？
杨工 2023-11-09 11:31:29
可以
徐星 2023-08-22 11:30:14
我的PW4000，输入时12.2V的电源，给3串12.6V的电池充电，我看规格书参数的是最大2A，但是为什么我的充电电流最高只有0.7A，这要怎么改？
杨工 2023-08-23 23:49:15
跟电池也有关，2A是能力，可能电池快充满了，或者输入不够
Wilson Guo 2023-08-11 10:40:40
我需要PW4000的规格书和设计参考，谢谢。
霍 2023-06-27 23:14:17
麻烦提供PW4000的规格书、参考设计资料
杨工 2023-07-05 14:42:31
https://www.pwchip.com/article/c87.html
贺新庆 2023-05-20 11:25:35
麻烦问一下，在没有加电池（也没有加负载）的情况下，VBAT输出可以一直保持4.2V输出吗？如果加负载，VBAT输出可以一直保持4.2V输出吗？
贺新庆 2023-05-20 11:41:11
我们按照你们的设计（一节电池），本想在不加电池的情况下，可以给后面的负载供电，但在没有加负载的情况下，VBAT电压只有2.00伏。为什么？
UA 2023-05-23 18:03:41
不能，只有PW4203才可以
谢 2023-05-19 08:59:15
可以自动识别快充和慢充吗
UA 2023-05-23 18:04:01
具体理解是？
Jason 2023-05-14 00:24:20
请提供datasheet和参考设计文件。
刘工 2023-05-07 22:09:44
需要这个说明书及参考设计，样品是否能提供？
UA 2023-05-13 10:51:02
有
MK 2023-04-11 19:33:48
请问下这个上面的Demo能过GB4343吗。我现在导入了一款产品，输入是12V/5A,输出是12V/1A，测试发现辐射超标在62MHz和84MHz；
杨工 2023-04-13 13:29:06
DEMO没做EMC处理， DEMO测试电池类型多，输入电压类型多，不是单款板
甘尊成 2023-03-24 16:40:02
需要pw4000的电路板设计建议和应用电路, 能发到邮箱吗
张先生 2023-03-23 15:19:55
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢
张玉红 2023-03-22 14:14:35
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢！
杨工 2023-03-31 12:09:34
sale2@pwchip.com 邮箱发
张先生 2023-03-21 18:04:17
PW4000 参考设计及规格书
杨工 2023-03-31 12:09:12
sale2@pwchip.com邮箱发
杨 2023-03-17 18:46:51
请问有规格书吗，这里的内容少了
杨工 2023-03-21 16:04:34
有的，sale2@pwchip.com
曹宇 2023-02-23 15:22:22
请问这个芯片可以充单节4600mAh的锂电池么？
杨工 2023-02-24 14:42:54
可以
李杰 2023-02-21 12:29:35
这个参考电路板的EMC辐射大小怎么样，能过医疗级EMC吗
杨工 2023-02-22 18:40:22
EMC可以，不是医疗级的
曹宇 2023-02-21 10:25:08
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢！
杨工 2023-02-22 18:40:39
sale2@pwchip.com
李工 2023-01-03 15:44:45

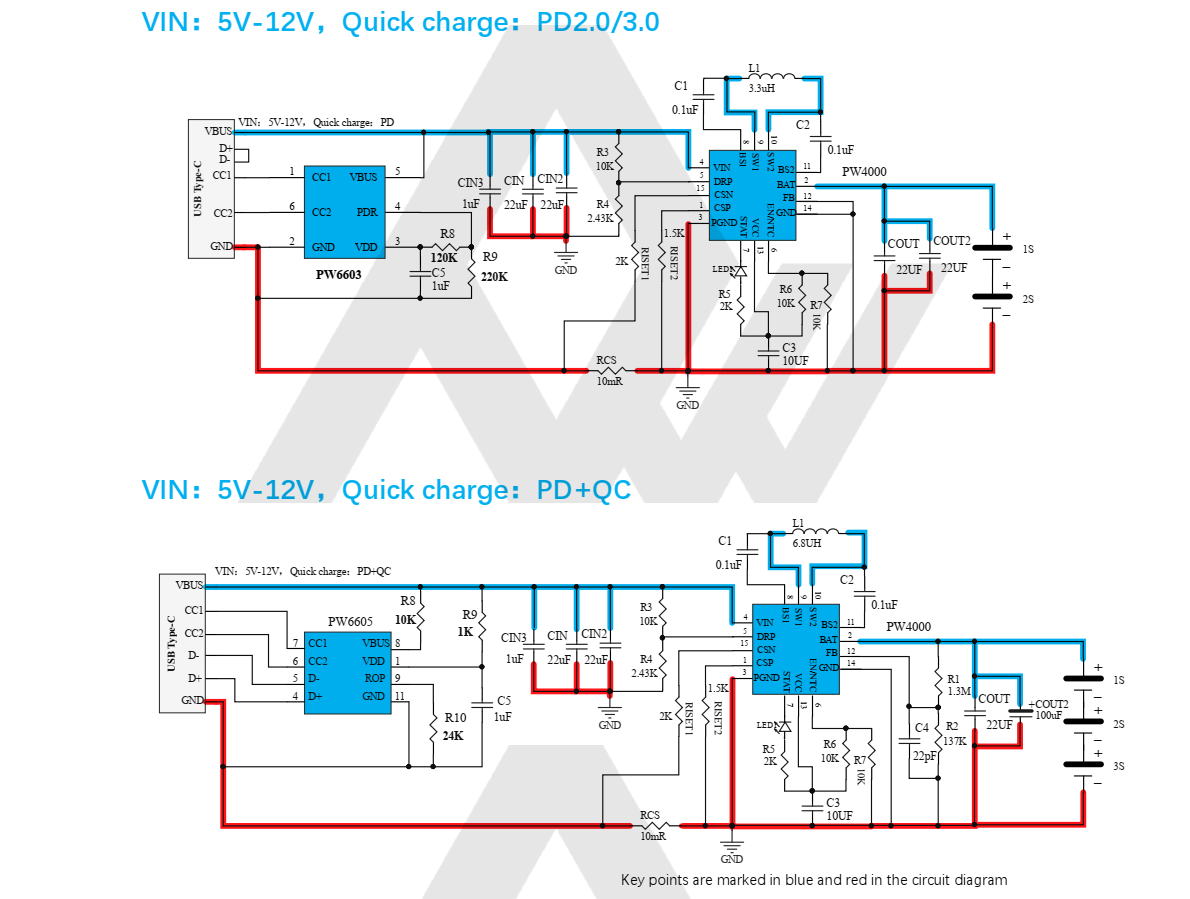

下面两个5-12V的电路CIN取值没有按照典型电路的22uf*2+0.1uf，而是22uf*2+1uf？
杨工 2023-01-07 12:30:04
都可以
李先生 2023-01-03 15:13:07
VIN大于或小于12V ,CIN是不同的。下面两个5-12V的输入，CIN不是按照典型电路里说的22uf*2+0.1uf，而是22uf*2+1uf？
杨工 2023-01-05 16:34:22
都可以
徐天均 2022-12-16 09:20:29
加了PD+QC 升到16.8V PW4000 对电池充电电流多大
杨工 2022-12-17 11:11:37
要看压差，常规1A，压差低2A也可以
邱时敬 2022-12-15 10:52:36
麻烦提供PW4000的规格书、参考设计资料及报价。谢谢！
杨工 2022-12-15 11:20:27
邮件sale2@pwchip.com
张 2022-12-01 20:54:43
需要pw4000的电路板设计建议和应用电路
杨工 2022-12-03 00:28:34
可以下载
桂先生 2022-11-23 16:23:13
需要这个说明书及参考设计，样品是否能提供？
杨工 2022-11-24 16:23:49
这里只能留言，麻烦邮件我们sale2@pwchip.com
