PW4053A

  • 型号 PW4053A
  • 输入电压范围 3.5V~6V
  • 输入最大耐压 28V
  • 输入过压关闭充电阈值 6V
  • 类型 升压+OVP
  • 充电电流 ~1A
  • 锂电池 三串
  • 充满电压 12.6V
  • LED指示灯 单/双
  • 封装 SOP8-EP
  • 备注 5V充三串锂电池12.6V
  • 生产 量产

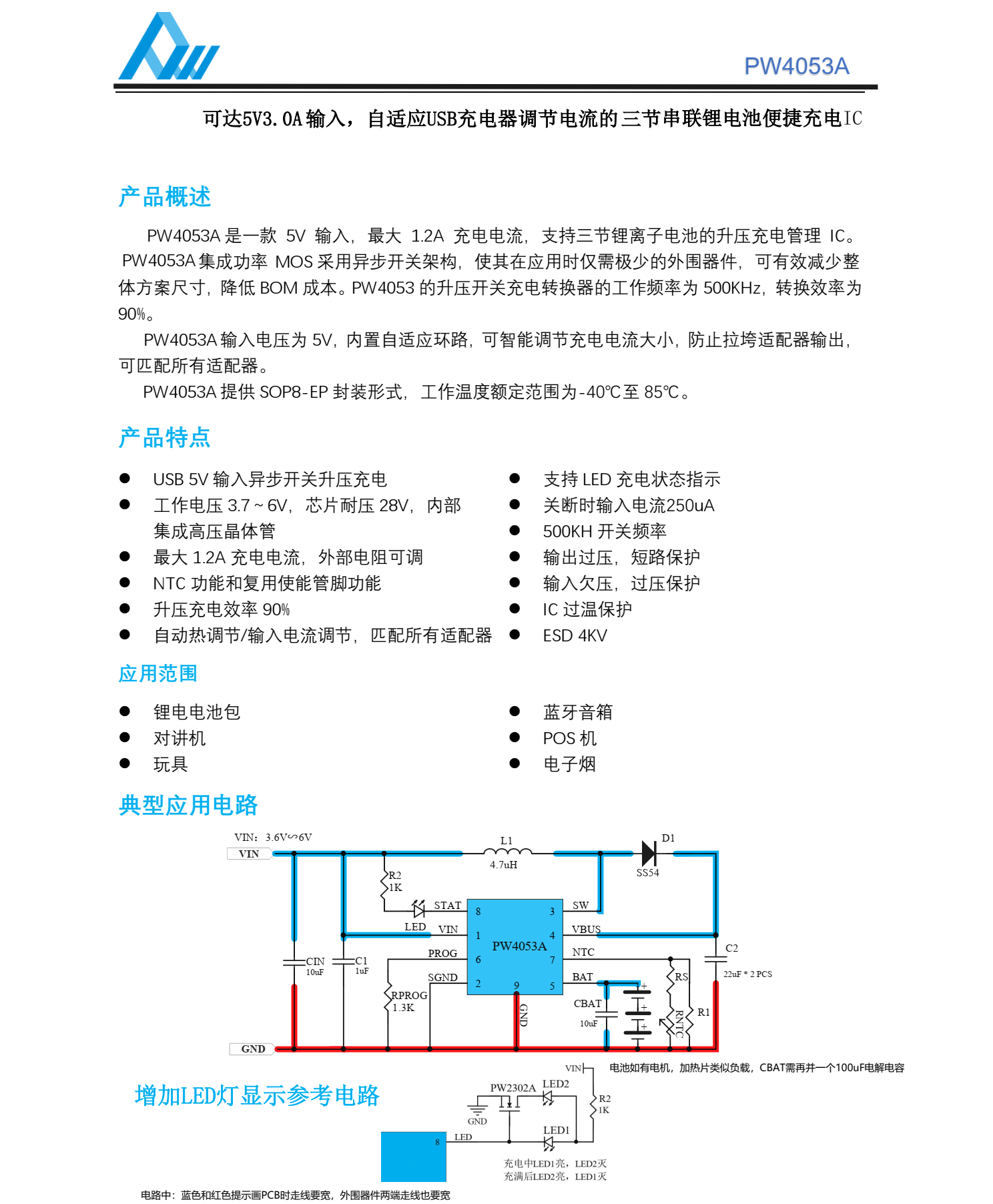

PW4053A_datasheet_www.pwchip.com.pdf

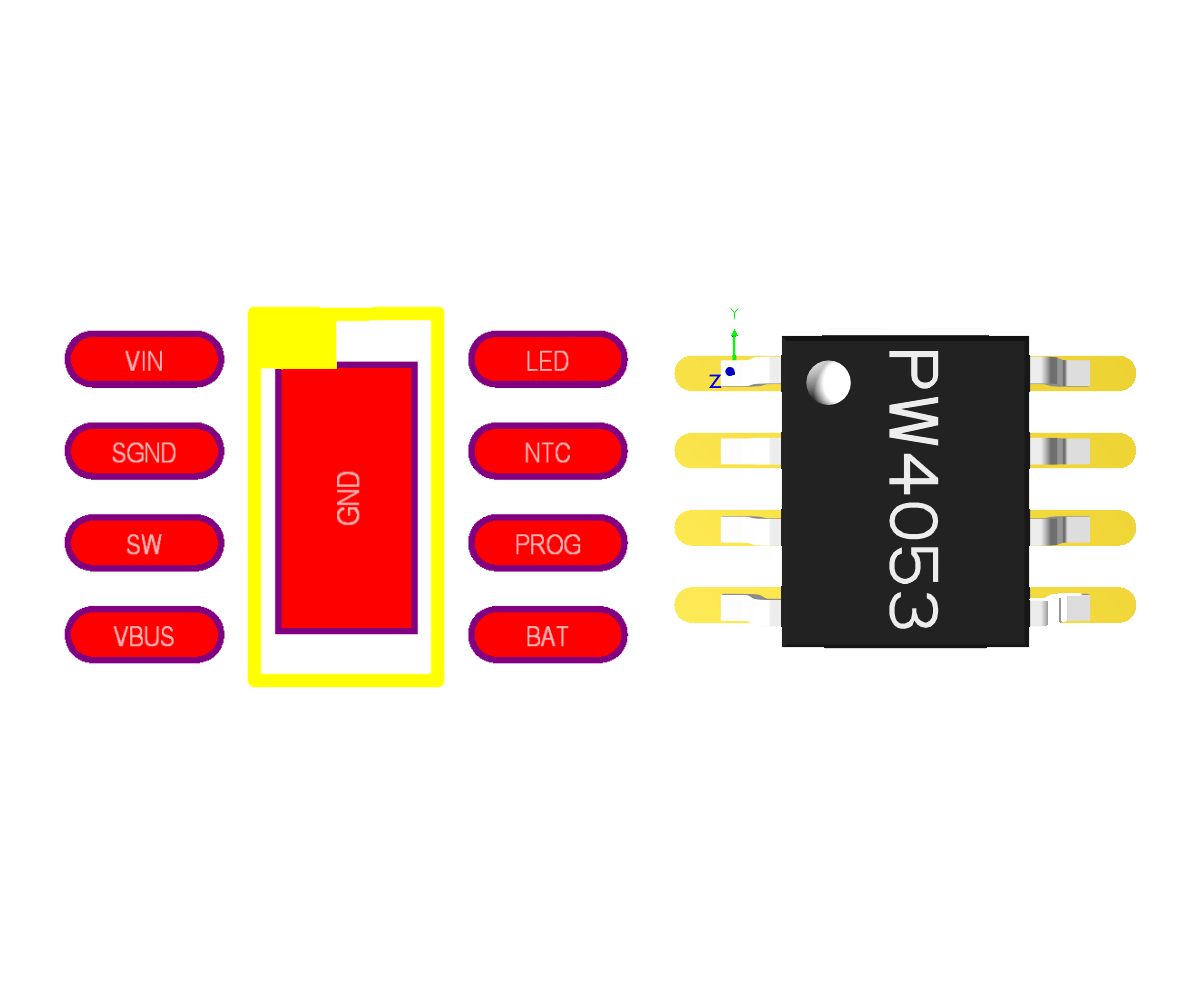

产品名称的PCB封装库3D.zip

产品详情 PCB设计建议

发表评论
评论列表
柴明翰 2026-07-16 17:31:49
请问这个在5V输入情况下，充电电流多少是正常的，实测电流差距很大，有的400ma有的2.2A
杨工 2026-07-17 14:34:05
随着充电时间电池电压增加减少
毛夜琪 2026-07-15 14:35:54
您好，我用PW4053A参考典型应用电路设计的PCB电路过程中遇到些问题：
1. 5V供电，BAT未接电池情况下，VBUS输出供电正常；
2. 11.4V电池供电，5V未接情况下，VBUS输出供电正常；
3. 5V和11.4V电池同时接入，此时应该是5V升压给电池充电，但是电池电量没有明显增长，并且芯片VIN引脚附近升温较高，最高到90摄氏度；但是走线宽度为115mil（铺铜）应该不会出现载流不足的情况；
杨工 2026-07-16 11:08:49
1，检查外围元件有没有按规格书，省了没加的电容；2 描述发热很符合IC底部没焊接导致的芯片异常； 3以上两个检查，如存在找供应商发电路图，板子给我们检查
柴明翰 2026-07-02 12:35:47
求助，按照芯片手册画的，现在输入5V 2A，输出只有4V，上电无负载就有500ma电流，LED常量。怎么回事？
杨工 2026-07-04 10:23:22
IC底部没焊接或者其他电路设计异常，发邮件我们看看support@pwchip,com
柴工 2026-07-02 11:55:51
求助，按照芯片手册画的，现在输入5V 2A，输出只有4V，上电无负载就有500ma电流，LED常量。怎么回事？
杨工 2026-07-04 10:23:01
IC底部没焊接或者其他电路设计异常
超级喜欢幸运星 2026-03-16 10:49:21
您好，请问芯片正常工作的时候stat引脚的led是常亮吗，闪烁又是什么情况呢，感谢
杨工 2026-03-20 17:36:05
充电常亮，无电池和其他异常时闪
霍 2025-12-18 17:50:35
2并3串 充电时7126会保护掉充不了电，跳过7126正常充电，这种情况必须加均衡电路吗
杨工 2025-12-19 13:23:50
快充满时说明电池不均衡，没快充满时电路有问题
G 2025-11-10 14:42:20
采用了典型电路增加LED灯显示电路，电池电量没充满，充电指示灯和充满指示灯两个交替闪烁，这是什么情况？应该怎么解决，而且电池电量一直充不满
杨工 2025-11-11 13:16:57
你的电池组三个电池电压不均衡，导致保护板关闭了，就相当于充电电路没接电池一样了
G 2025-11-11 15:40:39
那请问有办法解决吗？为什么会出现这种情况呢？
杨工 2025-11-11 17:55:16
这是电池组的问题，我们没有办法
叶寒 2025-08-15 11:35:00
在使用PW4053A的时候，typec输入5V，给10.9V电池充电，STAT脚接LED灯，一直闪烁，充不进去电，是怎么回事？
杨工 2025-08-19 10:44:35
芯片检测到有异常
许工 2025-07-08 16:36:53
需要一个给12V锂电池组的充电芯片和保护芯片，电流在1-2A，有没有推荐的芯片
杨工 2025-07-08 16:53:53
PW4053A和PW7420
刘工 2024-11-08 10:42:29
4053 NTC 配电阻网络，电压对应的温度点在哪可以找到参考呢
杨工 2024-11-08 11:33:54
NTC电阻规格书
李德林 2024-09-15 19:58:54
需求三节锂电池充电IC，要过EMI，充电电流1A左右，帮推荐一下芯片，
杨工 2024-09-19 11:58:06
PW4053A就可以
杨行涛 2024-08-22 10:45:50
请问34号电路板尺寸多少？我们要评估下尺寸是否满足要求。
陈工 2023-11-14 17:37:53
芯片断电后，4脚VBUS有没有输出电池电源？，7脚如果复用使能，关断后4脚VBUS有没有输出电池电压？
杨工 2023-11-15 10:59:19
没
胡 2023-06-14 07:50:47
有 联系方式吗？能咨询几个问题吗
杨工 2023-06-19 14:43:41
sale2@pwchip.com
郑工 2023-06-11 15:18:29
反接后芯片烧了
杨工 2023-06-19 14:44:32
反接会产生浪涌尖峰电压，需要确保BAT脚有加个100uF电解电容
郑工 2023-06-10 09:54:46
电池入口哪里怎么做防反接，二极管可以吗？
杨工 2023-06-11 00:00:47
芯片内置
郑工 2023-06-11 15:17:59
反接后芯片烧了
杨工 2023-06-14 11:21:25
5脚是否没加电解电容呢？
孙晶 2022-12-19 10:36:00
PDF有密码，是多少
杨工 2022-12-20 11:32:30
www.pwchip.com
唐先生 2022-12-15 20:08:38
资料
