5V-12V 给三节锂电池 12.6V 充电升降压芯片, PW4000 支持快充 PD 输入-118号
5V-12V 给三节锂电池 12.6V 充电升降压芯片, PW4000 支持快充 PD 输入-118号
2023-05-08 13:13:00
杨工
原创
956
摘要
:1 电路板 PCB 描述:1.1 名称: 5V-12V 给三节锂电池 12.6V 充电升降压芯片, PW4000 支持快充 PD 输入1.2 应用:便捷充电设备等1.3 电池组: 11.1V 锂电池组,三串可多并,充满 12.6V1.4 输入电压: 5V-12V (充电亮灯,充满转灯,不接电池是闪灯)更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V(阻值请查看 PW6603 规格书)去掉 R11,R12,C9,PW6603 和 USB1 接口,可以直接输入 DC: 5V-20V 正常工作给电池充电。1.5 Max 充电电流: 2A

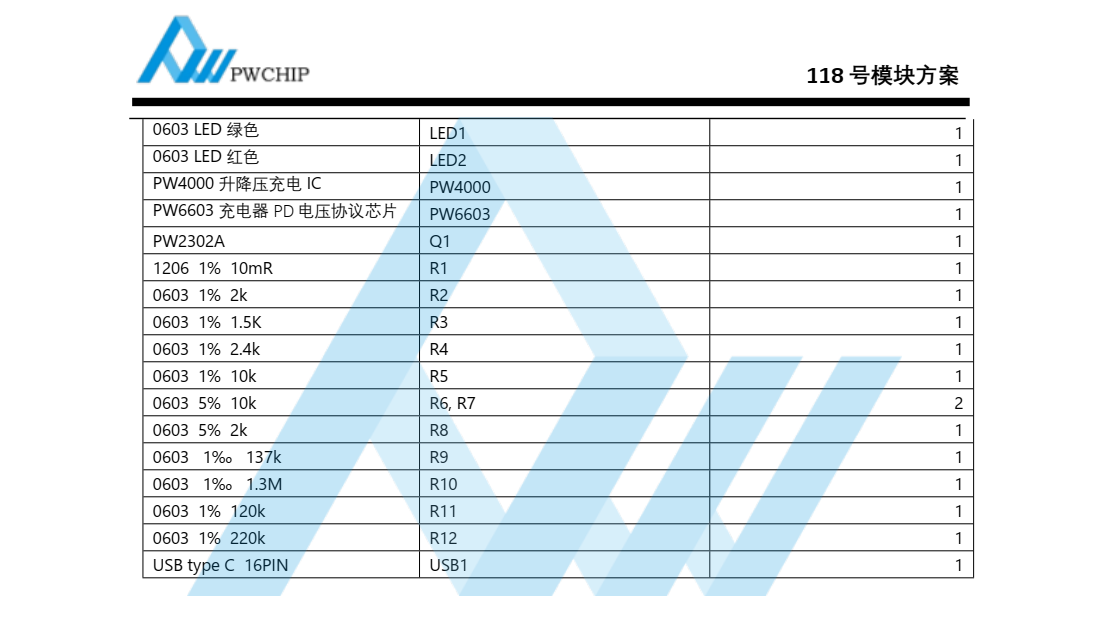

118号密码是PWCHIP ,WWW.PWCHIP.COM.zip
26
下载
