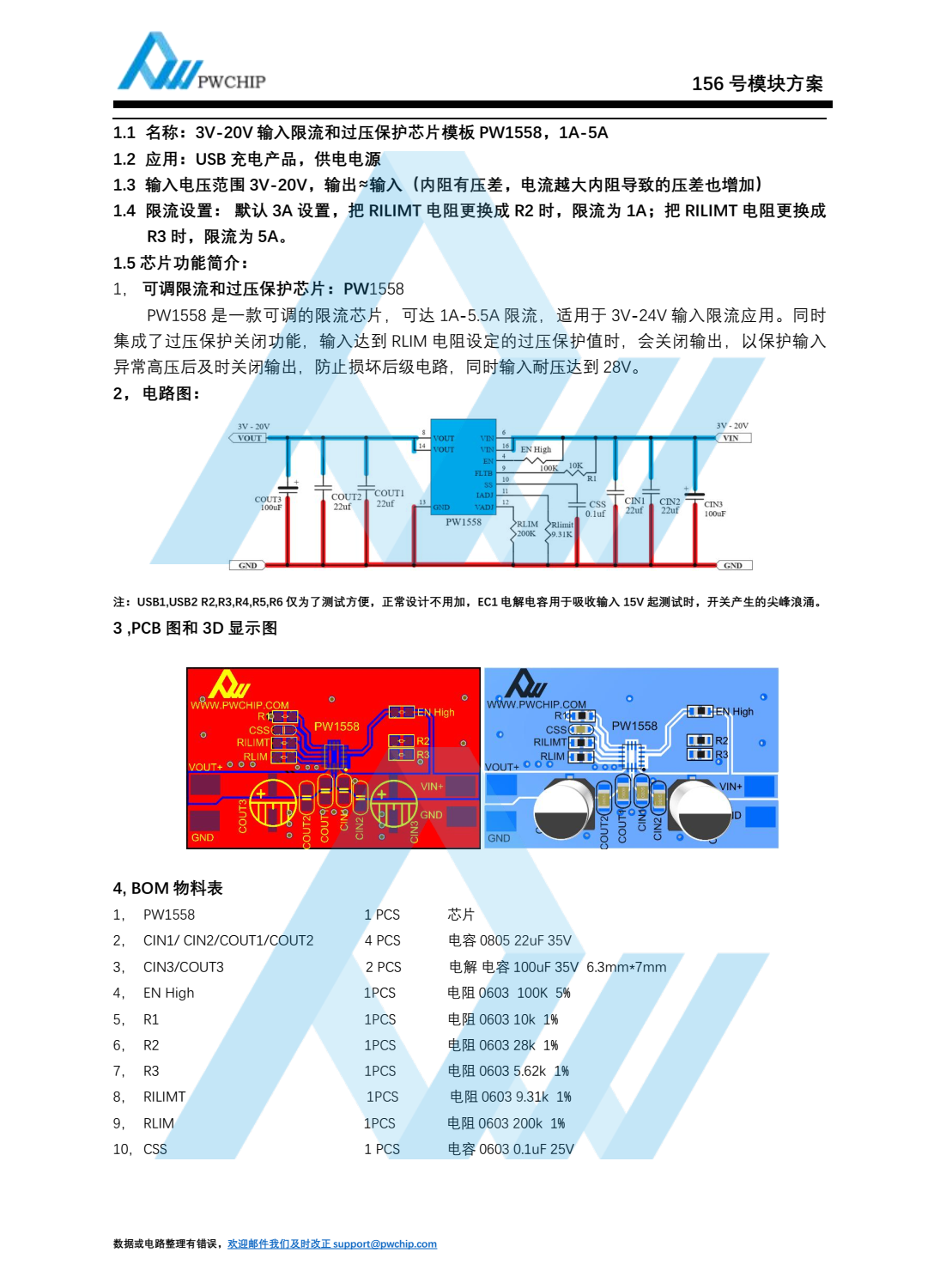

3V-20V 输入限流和过压保护芯片模板 PW1558, 1A-5A-156号
3V-20V 输入限流和过压保护芯片模板 PW1558, 1A-5A-156号
2023-05-08 15:30:00
杨工
原创
1132
摘要
:1.1 名称: 3V-20V 输入限流和过压保护芯片模板 PW1558, 1A-5A1.2 应用: USB 充电产品, 供电电源1.3 输入电压范围 3V-20V, 输出≈输入(内阻有压差, 电流越大内阻导致的压差也增加)1.4 限流设置: 默认 3A 设置, 把 RILIMT 电阻更换成 R2 时, 限流为 1A; 把 RILIMT 电阻更换成R3 时, 限流为 5A。
156号密码是PWCHIP,WWW.PWCHIP.COM.zip
