过压过流保护芯片

2020-08-01 11:10:00
管理
原创
70



过压保护:

                      1、 负载如果是阻性负载,当电源有故障,负载上的电压有可能大幅上升,而电流的上升值不一定能超过过流保护值, 此种情况宜用过压保护,例如工作在 5V,可将电压保护值调至5.5V,如果电源故障只要电压升至 5.5V 时,电源会自动切断电压输出;

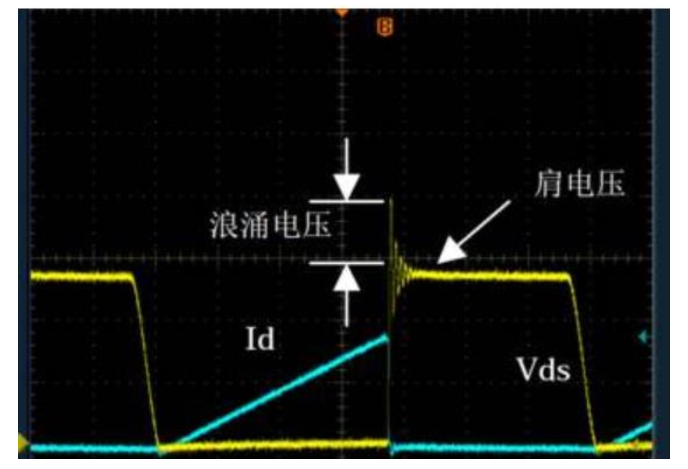

                2,开关拔插通电有几率产成的输入浪涌,产生瞬间尖峰高压,对于电子设备和模块供电都是一个随时的“炸弹“。这适合也是需要更耐压的过压保护电压。

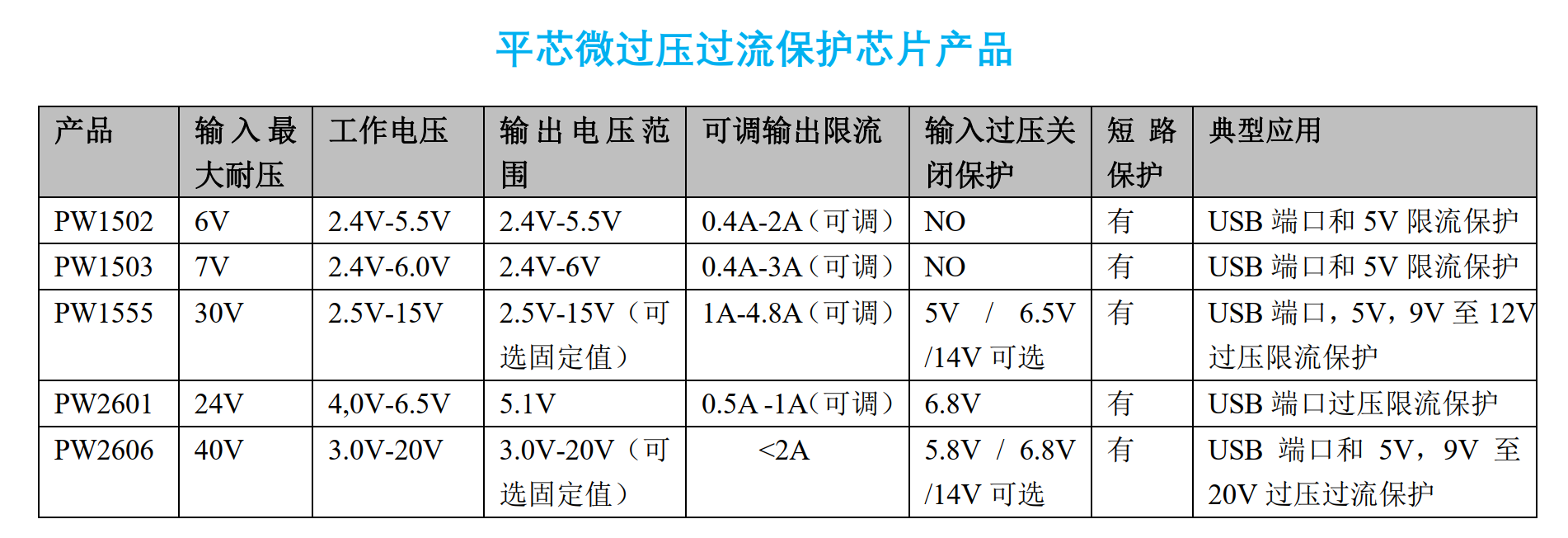

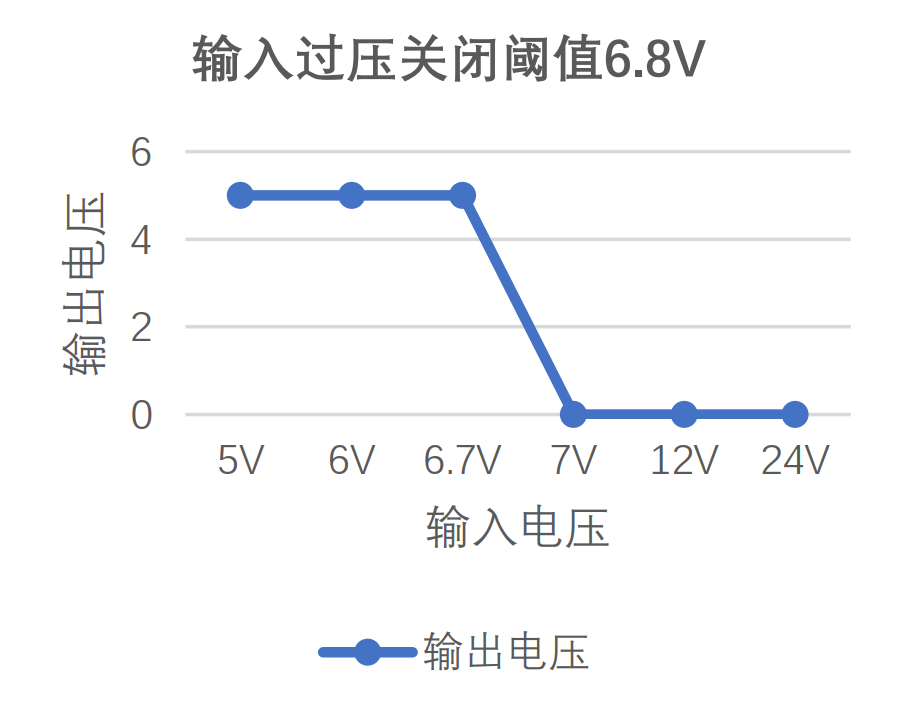

                     3, 对于负载如是给芯片供电,给模块供电,对于电压稳压要求高,或者后端模块价值昂贵和重要的,以防止 DC-DC 转换芯片的损坏,造成异常电压给到后端电路和模块的。 所以有些设备就加了平芯微的过电压保护芯片产品,如耐压 24V,当输入电压在快超过6.8V 时,输出电压还是能稳定在 5V,在超过 6.8V 以后,断开输出,关闭电路供电。



过流保护:

                   1, 很多电子设备都有个额定电流,不允许超过额定电流,不然会烧坏设备。所以有些设备 就加了平芯微的过电流保护芯片产品。当电流超过设定电流时,设备自动断电,以保护 设备。如主板CPU 的 USB 接口一般有 USB 过流保护,保护主板不被烧坏。
                 2, 负载如果是容性负载,由于电容器并联在一起,当电源发生故障时,电流就可能大幅度 上升,而电压的升值却不甚明显,这时电源内部的过流保护部件会首先启动,电源会自 动切断输出。


短路保护:

                    1, 对于同一路电源总供电,多条支路并联输出的电路,防止其他支路输出抽的电流过大,其他支路输出电流小,最重要的是, 当某一个支路短路时,其他全部支路也会是短路状态。 所以有些设备就加了平芯微的过电流和短路保护芯片产品。 把每条支路脱离总供电主路的影响,当任意一条支路输出短路时, 平芯微的过电流和短路保护芯片产品会断开供电, 使其不会影响到其他支路的工作状态,同时还保护了设备。
