平芯微可调OVP过压保护芯片PW2609A

近年来，随着USB-C接口在智能手机、平板电脑、笔记本电脑及各类便携设备中的全面普及，快充技术已成为标配。从传统的5V/1A、5V/2A，到QC、PD等各类快充协议支持的9V、12V、15V甚至20V电压档位，充电电压不断提升。然而，市面上的充电器质量参差不齐，热插拔时产生的电压尖峰、劣质充电器输出异常高压等问题，都可能对后级电路造成不可逆的损坏。

为了应对这一挑战，保护下游电路的充电管理芯片、电池及核心电路，在USB电源入口处增加一道可靠的过压保护（OVP）防线已成为电子设备设计的必要举措。针对这一关键需求，无锡平芯微电子推出了高性能、可编程的输入OVP过压保护芯片—— PW2609A。该芯片以超低导通电阻、灵活可调的过压阈值和快速的响应能力，为各类USB供电设备提供坚实的前端安全保障。

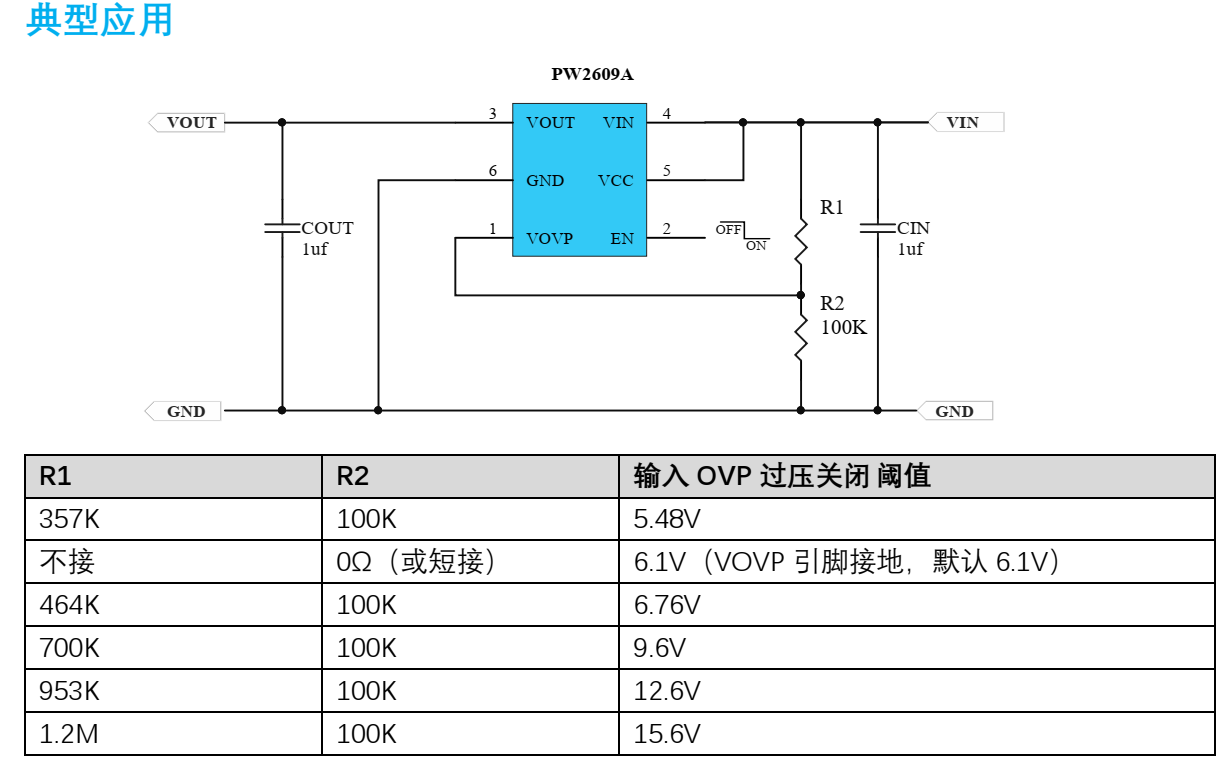

图1 PW2609A的典型应用电路

PW2609A的关键参数

PW2609A的保护性能解析

1. 超低导通电阻

PW2609A内部集成了高品质N-FET功率管，其导通电阻（Rds(on)）典型值低至 35mΩ。这一关键参数意味着：

• 在3A负载电流下，芯片自身压降仅约 0.1V，极大减少了功率损耗

• 芯片发热量显著降低，提升了系统效率和可靠性

• 支持3A持续电流和5A峰值电流，足以应对快充和大负载瞬态需求

2. 灵活可调的过压保护（OVP）

PW2609A的核心优势在于其过压保护阈值的高度灵活性。用户可通过VOVP引脚外接两个电阻（R1、R2）构成分压网络，在 4V至24V范围内精确设定保护点。

计算公式为： V_OVP = 1.2V × (1 + R1/R2)

若将VOVP引脚直接接地，芯片自动启用内部默认的 6.1V阈值，完美适配标准5V USB电源环境。这种设计使PW2609A能够从容应对：

• 标准USB 5V供电（6.1V保护）

• QC2.0/3.0的9V/12V档位

• USB PD等快充协议的多种电压保护需求

3. 纳秒级快速响应

OVP响应时间（t_OVP）典型值为 50纳秒。这意味着当输入端出现危险电压尖峰时，芯片能在电压尚未深入系统内部之前就完成检测并关断通路，为后级电路提供及时有效的保护。

4. 高输入耐压

PW2609A支持 3V至40V的输入电压范围，输入端可承受高达 40V的瞬态电压。在USB热插拔或使用劣质充电器时，输入端产生的电压尖峰可能远超正常电压，高耐压特性确保芯片自身不会在浪涌中损坏，同时保持保护功能有效。

5. 全面的保护功能

• 软启动功能：系统上电或使能开启时，内部MOSFET缓慢导通，有效抑制浪涌电流（Inrush Current），避免对输入电源造成冲击

• 过温保护（OTP）：当芯片内部结温超过约150°C时，强制关断输出；温度降低后自动恢复

• 使能控制（EN）：EN引脚低电平有效，内置上拉电阻，悬空即默认开启。可通过外部MCU或逻辑电路进行开关控制，实现电源序列管理或远程关断

6. 紧凑封装

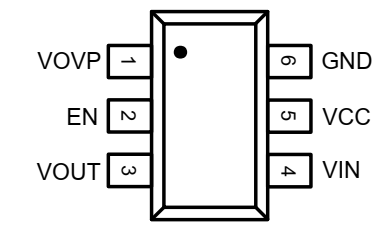

PW2609A采用 SOT23-6L封装，仅6个引脚，电路设计极为简洁。输入输出端各并联一颗低ESR陶瓷电容（建议≥1μF）即可构成完整保护电路，非常适合PCB空间受限的便携设备应用。

典型应用场景

• USB端口保护：防止劣质充电器、热插拔浪涌对后级电路造成损坏

• 锂电池充电前端保护：与充电芯片配合，为锂电池充电电路提供过压保护

• TWS耳机充电仓：靠近人体使用的设备更需要高可靠性保护

• 电子烟、便携设备：对安全性和可靠性要求高的应用场景

• 快充适配器输出端：防止异常高压损坏下游设备

关于平芯微

平芯微在OVP过压保护芯片领域拥有完整的产品矩阵，从1A至6A不同电流等级、固定阈值到可调阈值、基础保护到附带故障指示功能的多种型号，能够满足不同应用场景的差异化需求。公司致力于为消费电子、工业控制、车载电子等领域提供高可靠性、高性价比的电源管理解决方案。
