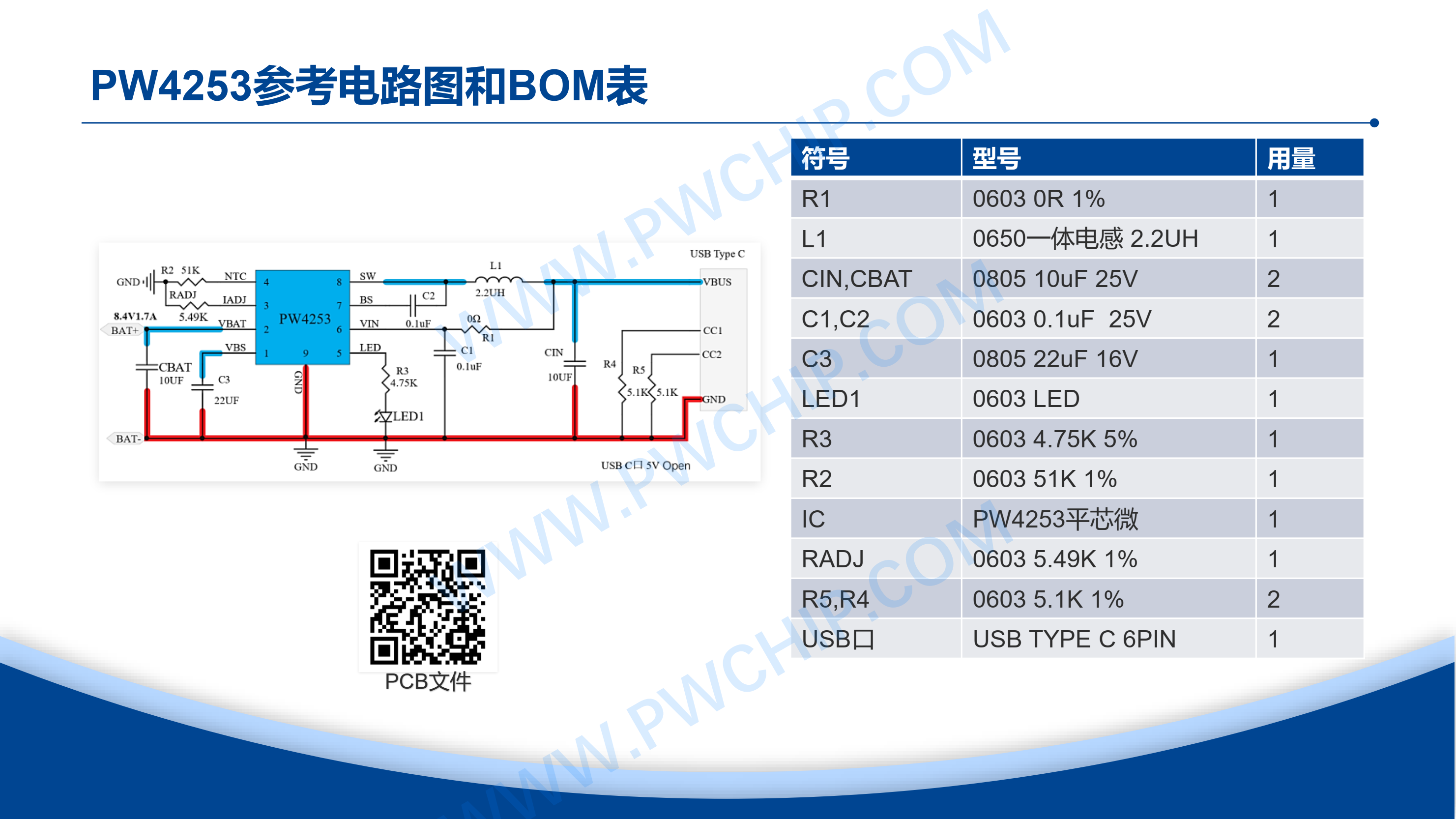

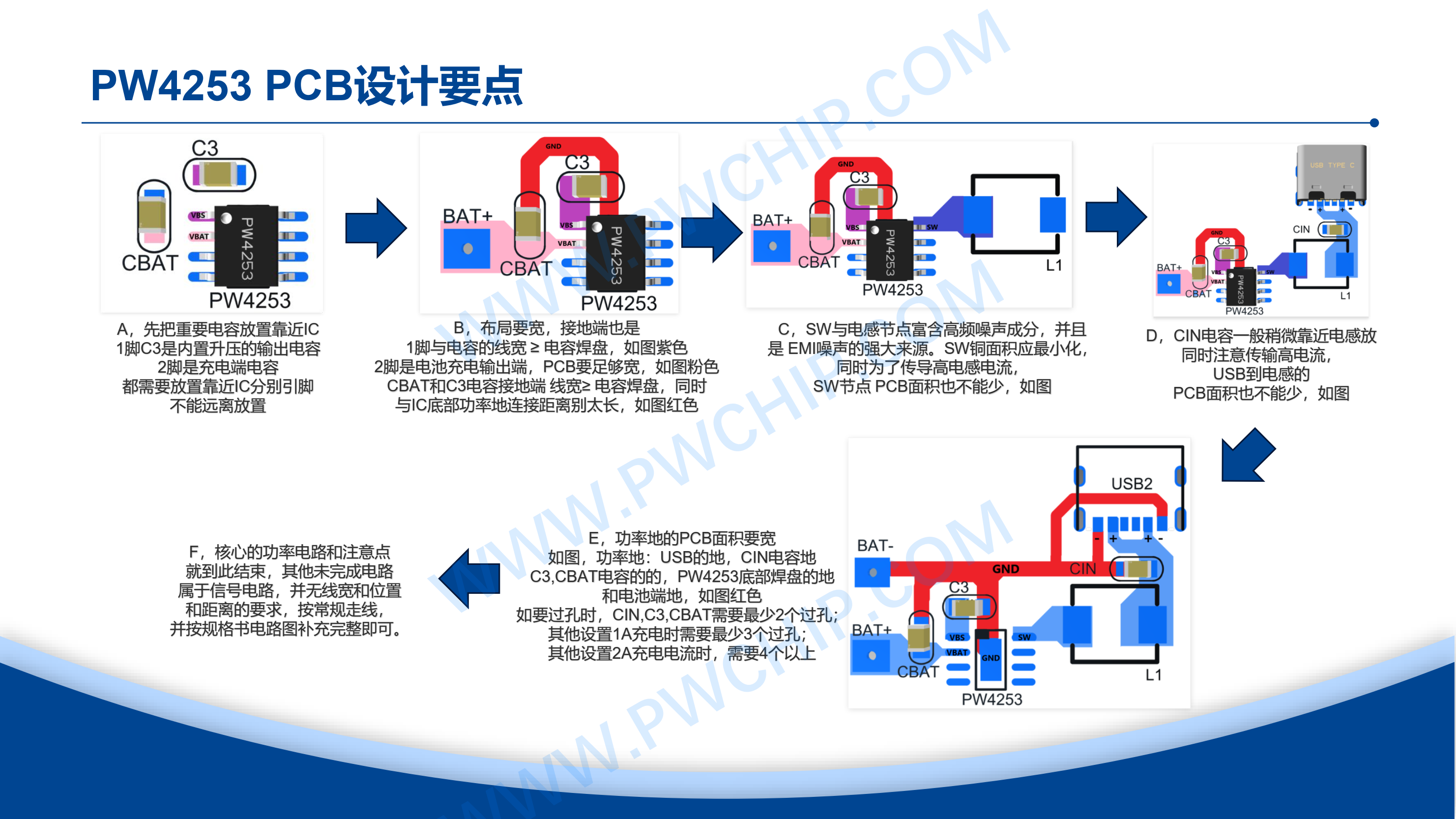

PW4253两节锂电池充电管理芯片的PCB设计要点 +参考PCB+电路图+ BOM表

PW4253 一款两节串联（ 2S ）锂电池升压型充电管理芯片，采用 SOP8-EP 封装，专为 USB 口输入 5V 电压场景下的 8.4V 电池组充电而优化设计。

核心特性

• 输入电压范围： 4.5V~5.8V ，特别适合 5V USB 充电器供电场景 -- 。

• 高耐压能力：输入端最大耐压 18V ，具备输入过压保护（ OVP ），当输入超过 6V 时自动关闭充电 - 。

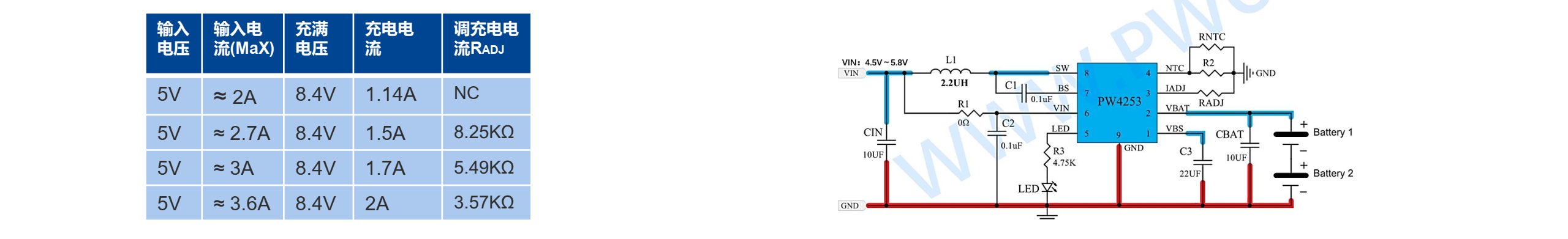

• 充电电流：电池端 1.1A~2A 。

• 充满电压： 8.4V （针对两串锂电池） • 充电类型：升压型（ Boost ） 状态指示：支持单灯 LED 充电状态指示。
