充电器一般分两种:
1, A口充电器,就是我们常见的 USB口,如下图,这种通用快充协议叫: QC3.0,QC2.0快充,是属于快充刚开始的充电协议,支持 5V,9V,12V和 20V电压输出充电器,充电器功率一般为 18W.
2,是因为 TYPE C的普及,慢慢很多手机更换用 TYPE C口了,也诞生了 TYPE C的通用快充协议名称: PD快充, PD快充有 PD2.0(5V,9V,12V,15V,20V), PD3.0( PD2.0的基础上,再增加 0.02V更细分化的调压,不像 PD2.0一样,直接 5V变 9V,这个在手机充电时有很多益处,但是在我们快充诱骗芯片来说,考虑到 PD2.0兼容性,这个用处很低), PD3.1(在 PD2.0和 PD3.0上,再增加 28V, 48V输出,不过目前因为热拔插问题,过高电压浪涌比较大,接口容易浪涌击黑,所以目前很少有批量量产,可以不做考虑),因为 TYPE C口有很多脚,自然也兼容了 A口的功能,所以 TYPE C快充一般也兼容了 QC3.0和 QC2.0快充协议,但注意 A口就兼容不了 PD快充协议

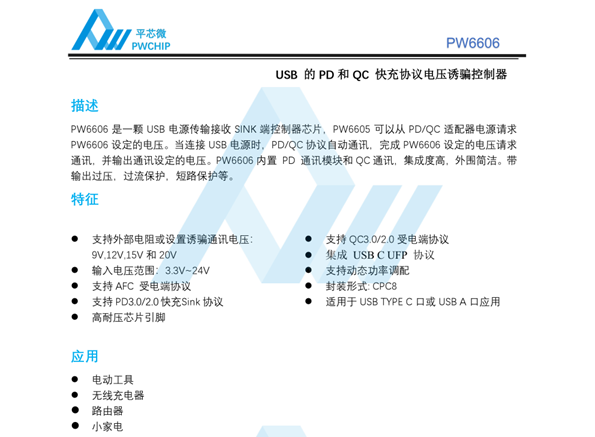

如何选择好的充电器的快充电压诱骗芯片, TYPE C的 PD快充肯定要兼容的,一般我们说兼容 PD快充,或者兼容 PD2.0和 PD3.0快充的 5V,9V,12V,15V就可以了,同时为了更好的兼容市面上的充电器,自然要把 A口快充充电器也要加上,所以也要芯片兼容 QC3.0和 QC2.0快充协议的电压诱骗,目前来说平芯微的 PW6606快充电压诱骗芯片在这块领域上,取得很多客户的拥戴和采用设计产品上。如下图是 PW6606的芯片规格书介绍,通过外围一个普通电阻可以是 0603封装或者更小的 0402封装都可以,来设置我们要 TYPE C和 USB A口快充充电器输出电压为 5V,9V,12V,15V和 20V任意一个。支持 PD3.0/2.0QC3.0/2.0,兼容性广,应用如电动工具,无线充电器取电,各小家电产品等等, PW6606很多可以想象的产品设计,丰富工厂的产品设计和成本。

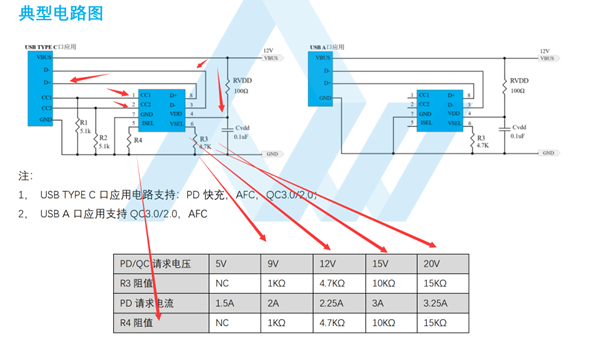

PW6606快充电压诱骗芯片的电路图和外围复杂程度。
外围两个电阻 R1和 R2起到唤醒 TYPE C充电器的作用, RVDD和 CVDD起到给 PW6606供电和分压的作用,更好的保护芯片的 VDD引脚, R3是诱骗电压设置引脚,如用 4.7K就是让充电器输出 12V,用 10K就是让充电器输出 15V,用 15K就是让充电器输出 20V,用 1K就是让充电器输出 9V, R4是 PD专用的请求电流的作用,因为 PD快充有功率区分, QC3.0/2.0就无快充功率区分,所以 R4可以根据自己需求来,也可以 NC=悬空 =不接,这是讲 PD3.0/2.0简称 PD快充的电路。
PW6606也可以用于 A口充电器的 QC3.0和 QC2.0快充电压诱骗芯片用,如上图电路,就只需要用到 RVDD和 CVDD起到给 PW6606供电和分压的作用,更好的保护芯片的 VDD引脚,和一个 R3来设置让充电器诱骗输出的电压值就可以,电路更加的简单了。
PW6606具有更好的安全保护作用:

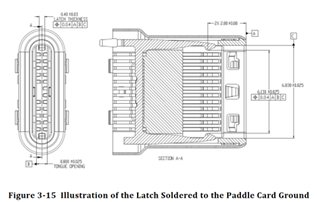

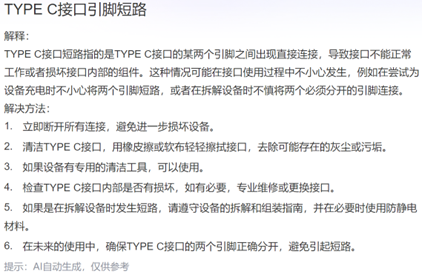

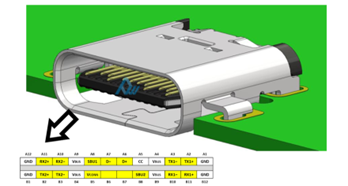

如上图, TYPE C口因为引脚多,分上下各 12个引脚,总的 24个分布,所以各引脚间距很短,虽然现在根据不同产品,会有的去掉一些无用的引脚,采用 16引脚和 8引脚等等,但是 24个引脚的分布位置还是不变的如低质量线材,偶尔因为人懒会 USB拔插动作不良,溅到水短路等。这些都会容易在快充电压诱骗芯片在诱骗输出高压后,会找出芯片异常损坏,导致多种不良现象等等。
从 2019年开始, QC3.0兴起的时间已经在 A口也会出现这种了,但是不良很少,平芯微的 FP6601Q QC3.0协议芯片就是用于充电器端的,也是常用高耐压引脚,所以我们早早就了解到了市场对快充各种会导致的异常的需求改善和优化。

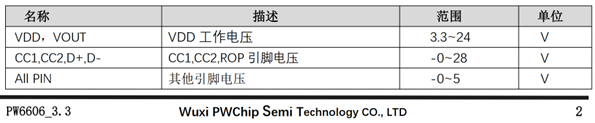

下图是平芯微 PW6606的引脚耐压, VDD可达 24V, CC1和 CC2和 D+,D-也是可达 28V, PW6606具有更好的电压保护能力。

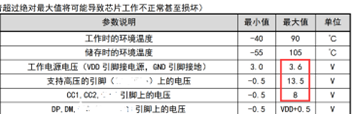

以下是其他同类型芯片的 CC1,CC2, DP,DP(D+,D-)引脚的耐压。
PW6606的 CC1, CC2/D+/D- 的耐压为 24V,如果 CC1/CC2 /DP/DM 任意端口电压误触 VBUS 电源,那么内部的保护机制会断开 VBUS 的连接,保证设备的安全。
我的充电器是 12V的,但是我设置是 15V或者 20V输出,怎么办?可以向下兼容吗?

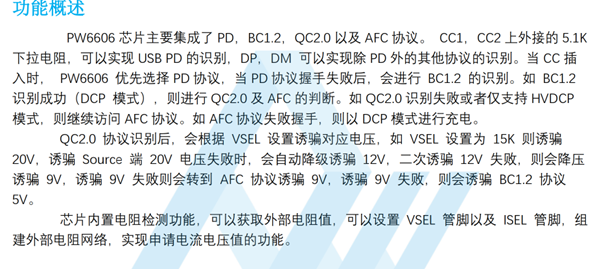

PW6606有向下兼容功能, 会根据 VSEL引脚电阻设置诱骗对应电压,如设置为 15K 则诱骗 20V,诱骗充电器端 20V 电压失败时,会自动降级诱骗 12V,二次诱骗 12V 失败,则会降压诱骗 9V,诱骗 9V 失败则会转到 AFC 协议诱骗 9V,诱骗 9V 失败,则会诱骗 5V。

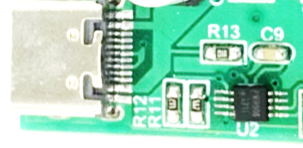

PW6606采用 CPC8封装,( MSOP8贴片稍微小一点)可以从平芯微网站直接下载 芯片的封装库,或者按芯片规格书最后第二页的封装尺寸自行画。
