PW7120+PW4406A*2两串锂电池充放电保护板方案，持续3A，过流保护7A

概述

本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 4 MOS管，为2S（两节串联锂电池 组 7.4V ，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流6A，过流保护阈值约14A。集成PW2213均衡芯片，有效延长电池组使用寿命。

核心参数

参数项	规格
电池类型	2S（两节串联锂电池 组 7.4V ，8.4V满充）
持续放电电流	6A
过流保护电流	约14A
保护芯片	PW7120
MOS管	PW4406A × 4
MOS封装	SOP8
均衡功能	带均衡
均衡芯片	PW2213
板子尺寸	48mm × 20mm

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

PW2213 是一款高精度电池均衡芯片，可有效消除两节电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。

方案特点

● 4颗PW4406A并联，14A过流保护，6A持续放电

● 带PW2213均衡功能，自动平衡两节电池电压

● 均衡功能延长电池组循环寿命30%以上

● SOP8封装MOS管

● 适合长时间大电流放电场景

● 板子尺寸：48mm × 20mm

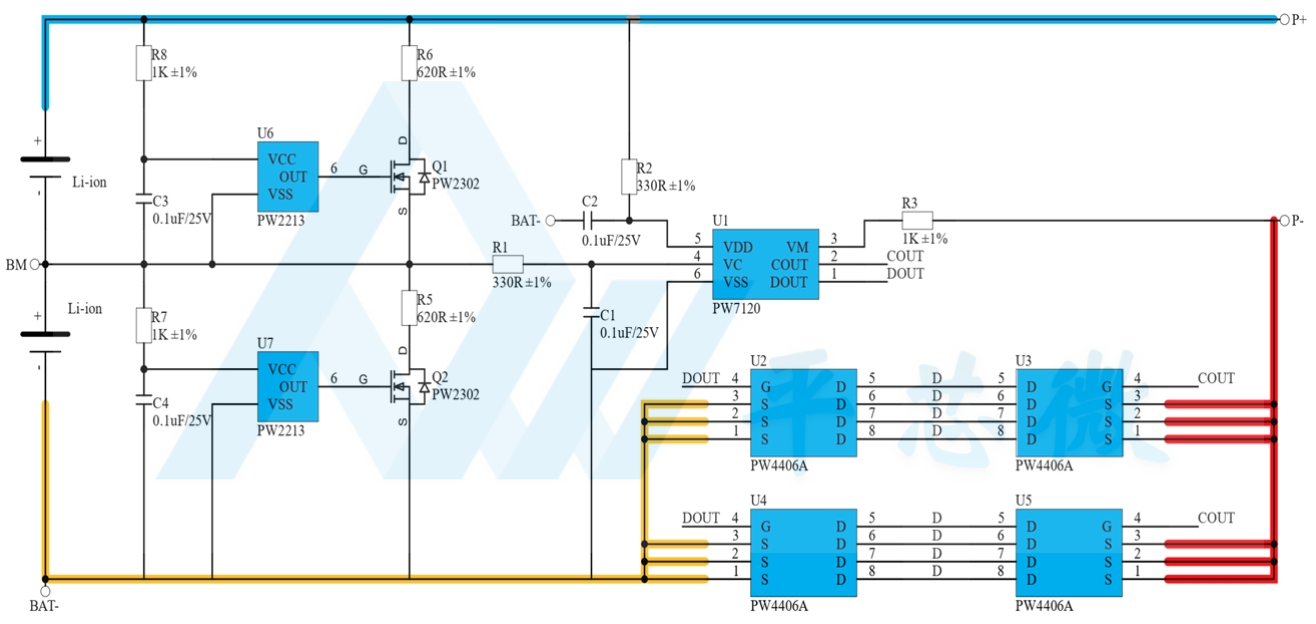

电路原理图

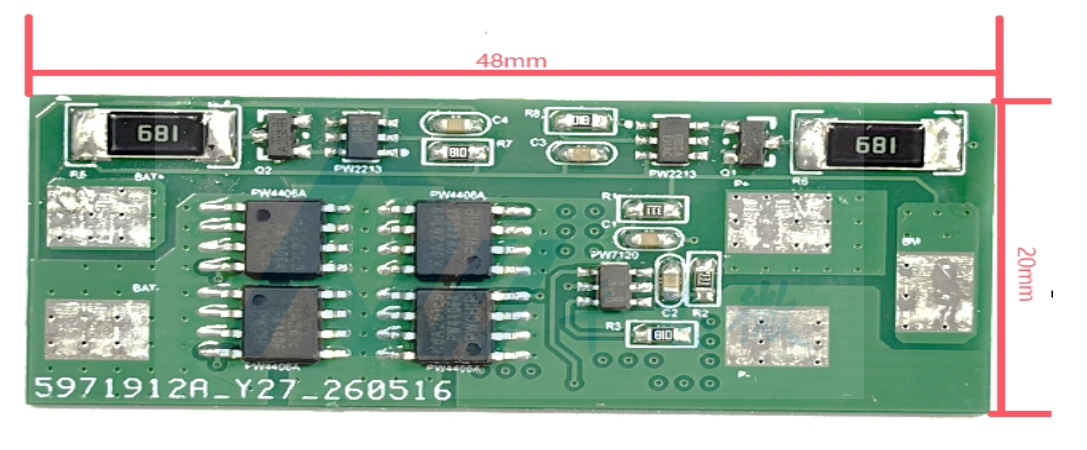

PCB实物图

BOM物料清单

序号	位号	型号/规格	数量
1	C1, C2, C3, C4	0603 0.1uF/25V	4
2	Q1, Q2	SOT-23-3L PW2302	2
3	R1, R2	0603 330R ±1%	2
4	R3, R7, R8	0603 1K ±1%	3
5	R5, R6	2512 620R ±1%	2
6	U1	PW7120 SOT23-6	1
7	U2, U3, U4, U5	PW4406A SOP8	4
8	U6, U7	PW2213 SOT23-6L	2

典型应用场景

电动工具、电动滑板车、筋膜枪、大功率LED灯、电动园林工具、车载吸尘器

接线说明

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料 与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们 （ support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
