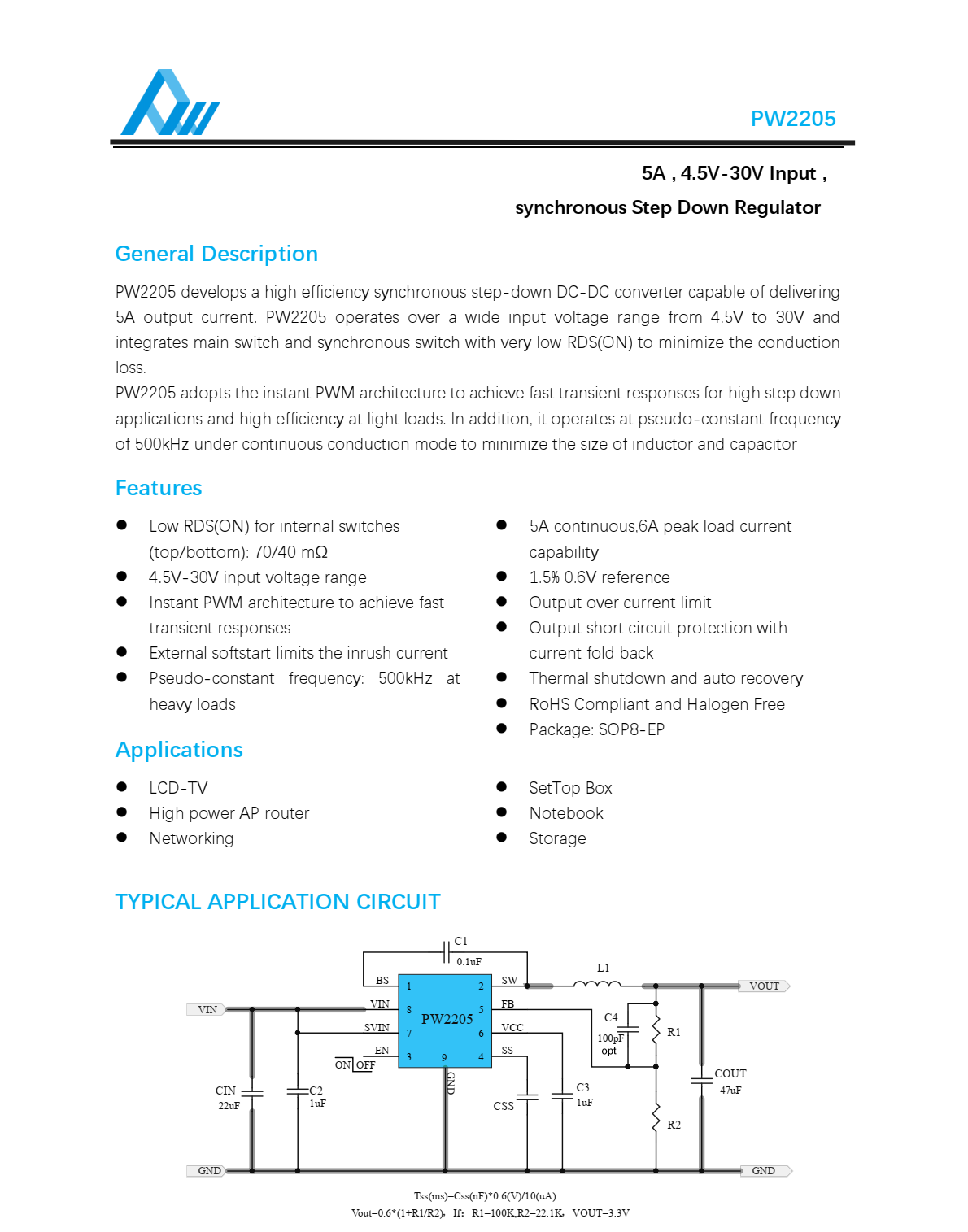

PW2205

  • 型号 PW2205
  • MODE Synchronous
  • Vin Range 4.5V~30V
  • Vout Range ADJ
  • Iout @MAX 5A
  • FOSC 500KHZ
  • Iq typ 200uA
  • Package SOP8-EP
  • 生产 量产

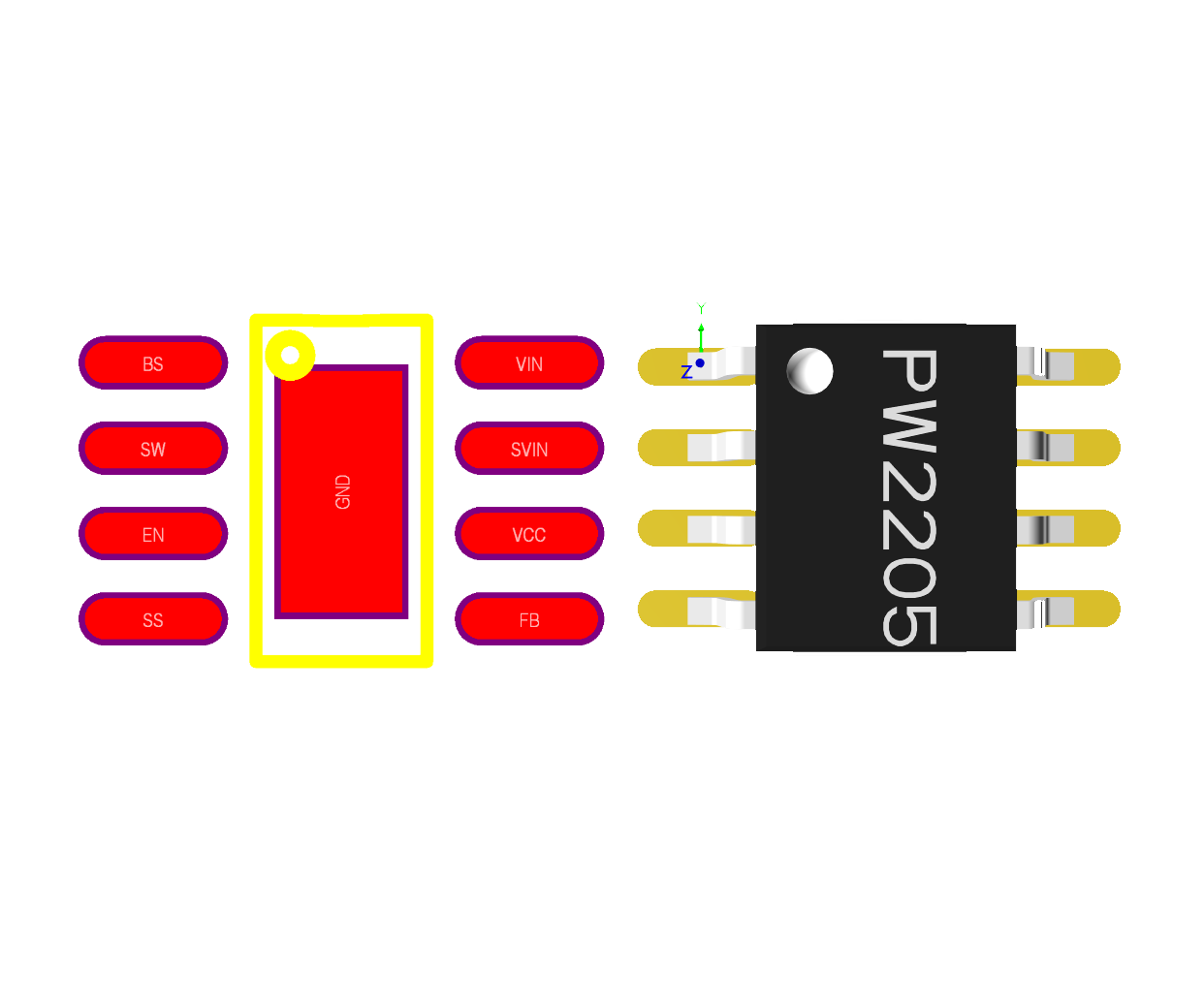

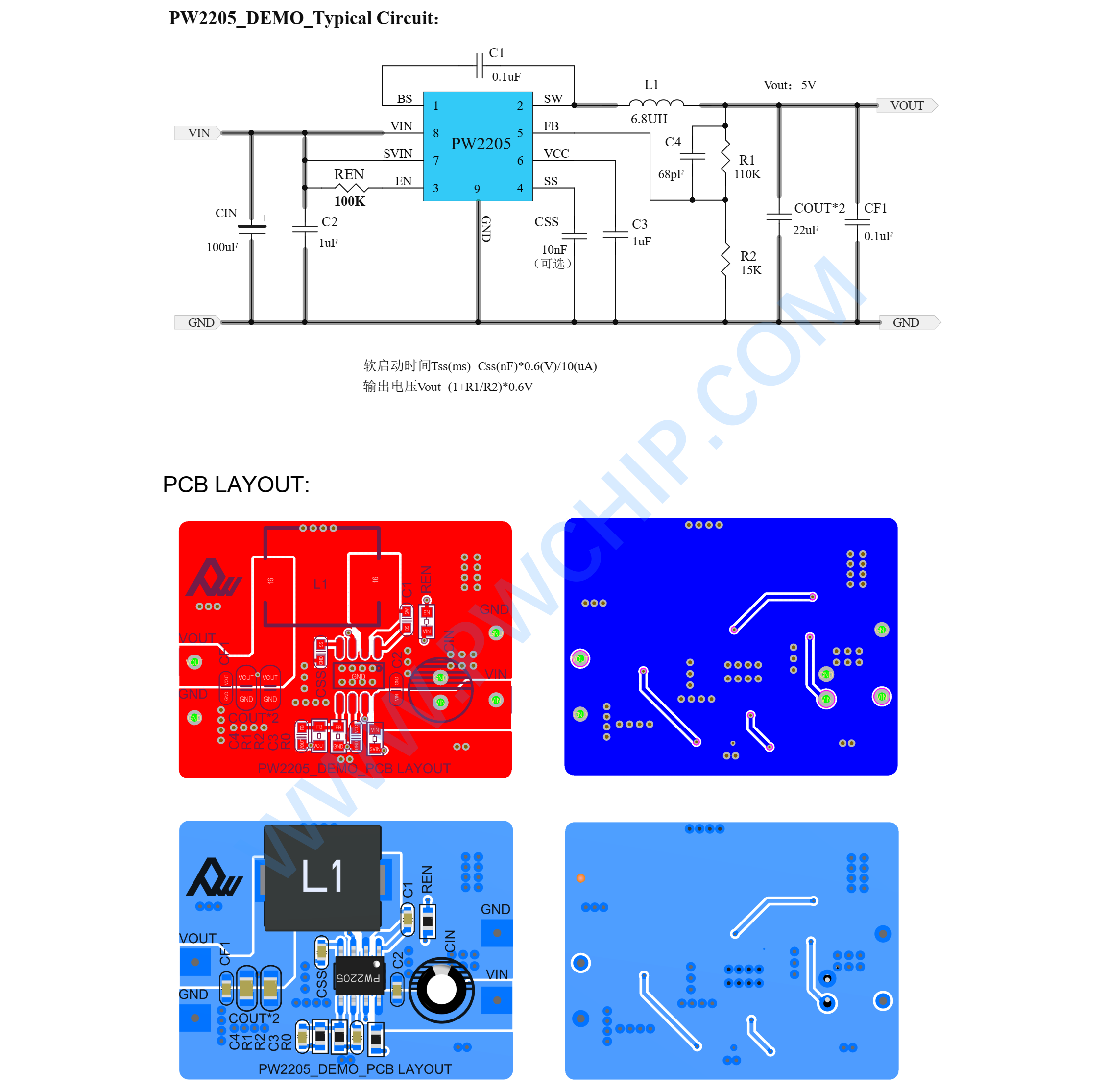

产品详情 PCB设计建议

评论列表
TE 2024-01-29 22:48:14
请问这个芯片是否可以并联使用
杨工 2024-01-31 11:01:36
2路电路就可以
TE 2024-01-26 22:41:28
你好,请问PW2205的CIN,可以使用0603的22uf,我的输入电压在8.4到7.4之间
杨工 2024-01-29 13:11:58
可以
龚玉锋 2024-01-02 21:05:58
您好2205可以输出12V 4A电流吗,谢谢
杨工 2024-01-09 17:08:20
可以
关于PW2205 空载纹波的问题 2023-12-25 11:08:18
我在空载的情况下 反馈环路上100pf的电容下 纹波高达 100MV。但负载大于0.2A后 纹波才逐渐变小,这颗芯片是否为了抬高效率 在不同模式下 做了 不同的工作模式??
杨工 2023-12-27 11:03:34
反馈旁路电容是根据不同情况调整的,不是固定值,如第一次尝试,可以不加
王斌 2023-12-07 18:21:34
对了,杨工,我应该是没说全,这个应用本身是激光通信的板子,总电流不会超过2A,电源是宽电压输入 4.5~12V 都有可能,用PW2205是否合适?是否有其他更好的型号推荐?
王斌 2023-12-07 18:17:21
杨工,我有个应用,总电流不超过2A,用这个2205没啥问题吧?
王斌 2023-12-07 18:15:51
看参数,确实比2335好很多..
廖勇 2023-06-26 18:28:10
pw2205降压模块资料,
杨工 2023-07-05 14:42:48
https://www.pwchip.com/article/c87.html
杨工 2023-07-05 14:43:10
https://www.pwchip.com/article/c87.html
唐茂平 2023-06-02 17:43:42
杨工你好,最近用这个芯片稳压5V有时候出现突然就不稳压,我用万用表测量发现5V和GND短路,万用表是间断着响,重新上电5V又能稳压,这是个什么情况,芯片保护了么?
杨工 2023-06-03 10:36:49
虚焊或者哪里虚短接
wechat_61c537d51af20 2023-02-21 15:42:13
你好,这款芯片输出12v最大大流多少?
杨工 2023-02-22 18:39:55
看功耗
JEFF 2023-02-16 16:48:19
PCB布局中7脚与VIN之间有电阻R0,而提供的原理图中并没有R0,是否PCB错了
杨工 2023-02-22 18:41:33
可以7,8短接
wechat_61c537d51af20 2023-01-29 15:53:14
你好我这个芯片内部参考电压输出得不是3.3V是什么原因
杨工 2023-01-31 18:17:20
你发PCB文件和板子实物拍照,发论坛我们看看
王傲 2022-11-09 08:55:10
您好我想问下PW2205可以并联用来提高负载电流吗
杨工 2022-11-09 11:54:01
2个电路 是可以,但要留有实际应用的余量0.5A起
刘康杰 2022-08-10 15:35:26
你好!请问PW2205可以做到100%占空比吗?5V输入可以直通输出不?
杨工 2022-08-11 00:19:54
100%占空比产品目前只有一款:PW2303
吕英奇 2022-05-05 15:34:42
如果不需要设置软启动时间怎么处理?
杨工 2022-05-05 15:51:30
按资料的默认值即可
田先生 2021-12-22 09:37:46
PW2205芯片能否代替TPS54620芯片来产生5V的恒定电源来供FPGA核心板使用呢?还有说明书中说的工作频率500K是做什么的?我想输入一个12V电源产生一个5v的恒定电源是否可以?
杨工 2021-12-22 11:37:03
电源都有工作频率,脚位不一样。
王先生 2021-07-20 14:49:05
fb引脚可否接单片机DAC输出或pwm输出实现电压调节,如果可以请问硬件电路应如何连接
杨工 2021-07-14 17:51:30
下载的DEMO文件铺铜没有网络,应该是GND.
杨工 2021-07-15 17:39:54
可能是画图软件兼容性问题
李大鹏 2021-04-15 15:49:55
杨工,你好!请把PW2205的相关资料发到我邮箱一份,谢谢!
杨工 2021-04-16 01:22:14
规格书可以直接点击下载。请留言提供下你的邮箱。
张泽坤 2021-02-26 21:35:31
pcb画错了吧,和原理图对不上啊
杨工 2021-02-27 13:35:02
没有的,R3,C2在datasheet中有说到,如果客户不用,R3接0欧即可,C2悬空。
庄先生 2020-11-05 23:44:47
你好, 看下是否可以选用这个芯片 给我发一份资料 谢谢。 深圳市扬天明科技有限公司。
管理 2020-11-06 14:57:17
可以,请邮件至sale2@pwchip.com
