PW5100

  • 型号 PW5100
  • 类型 同步整流升压器
  • 输入电压范围 0.7V~ 5V
  • 输出电压范围 3.0V~ 5V
  • 输出电流 600mA
  • 工作频率 1.2MHZ
  • 静态功耗 8uA
  • 封装 SOT23-5L
  • 备注 最简洁电路的升压器
  • 生产 量产

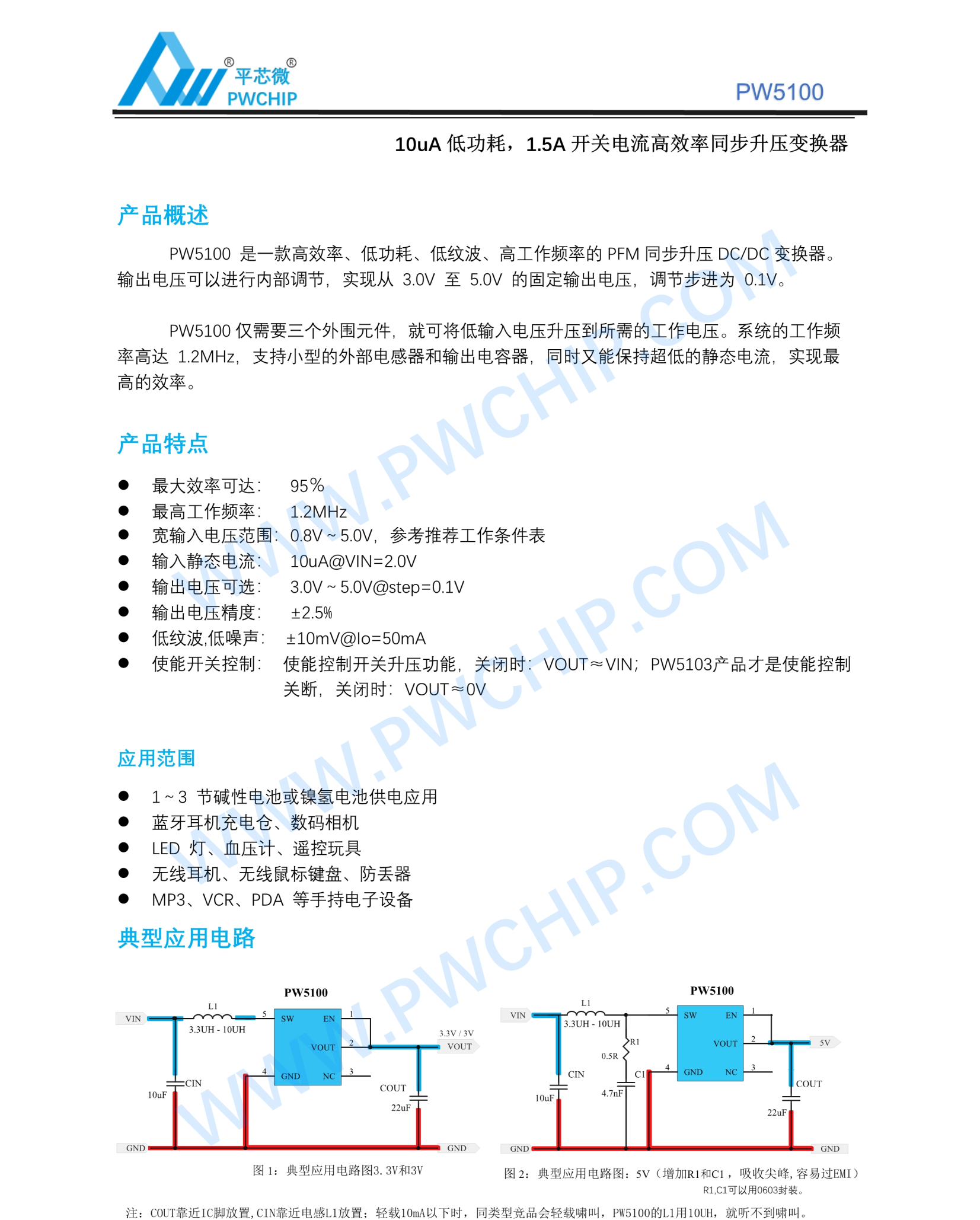

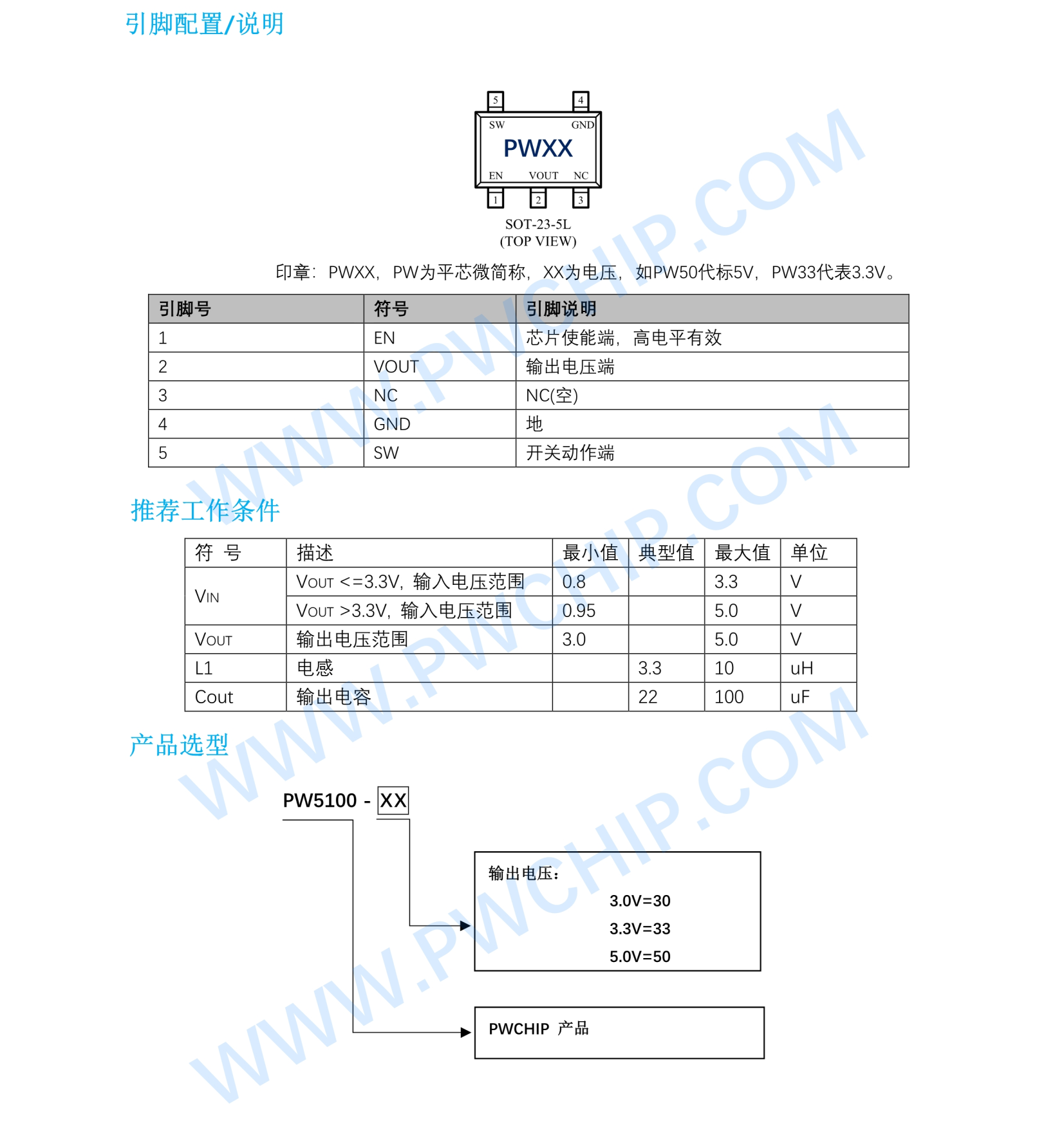

PW5100_Datasheet_www.pwchip.com.pdf

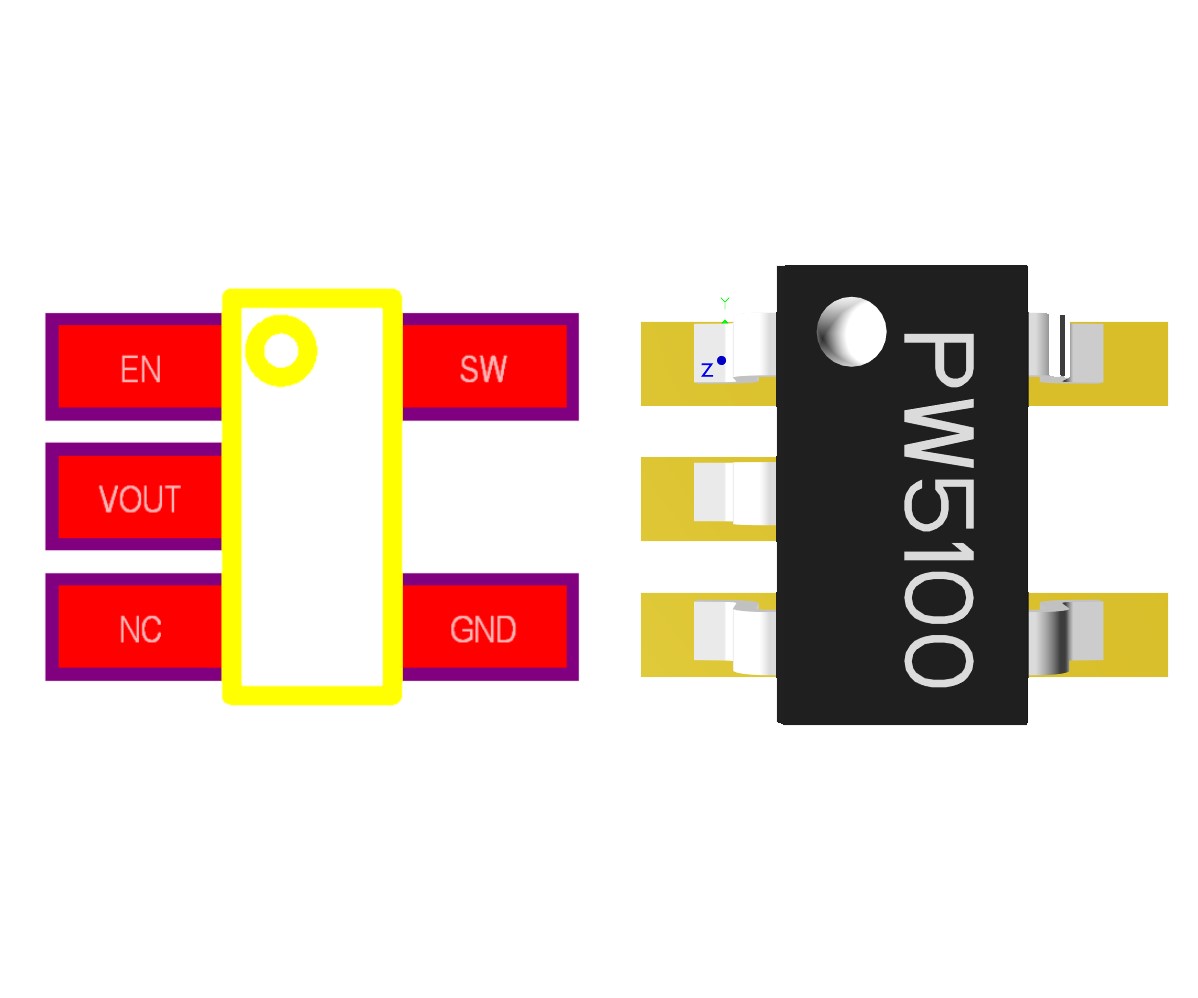

产品名称的PCB封装库3D.zip

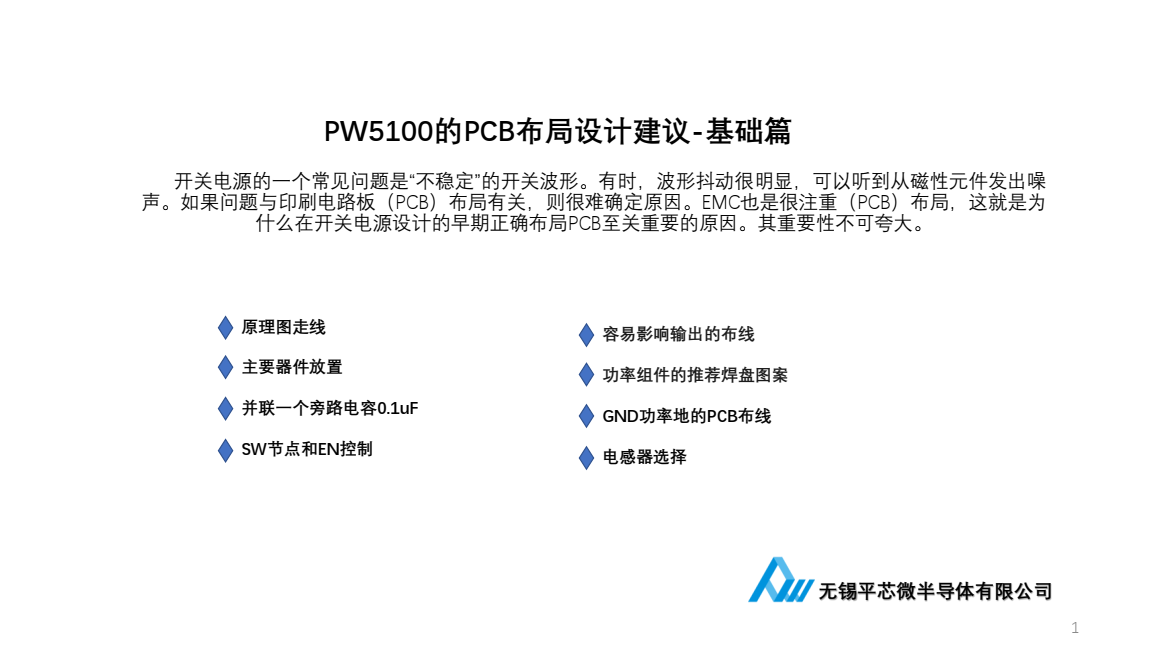

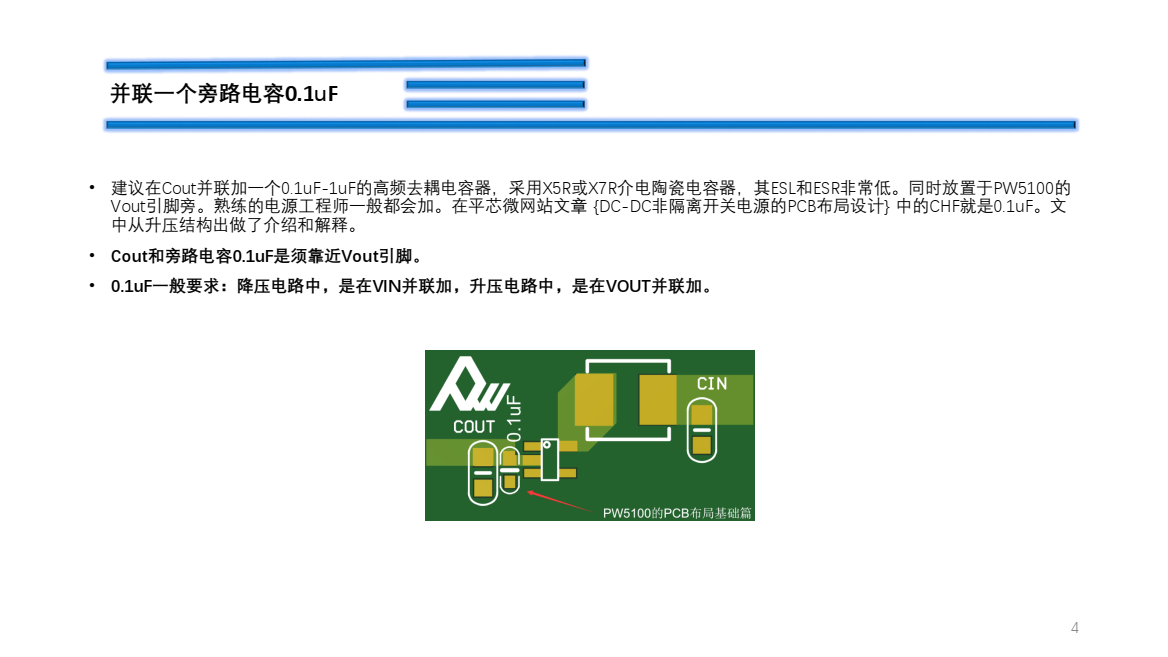

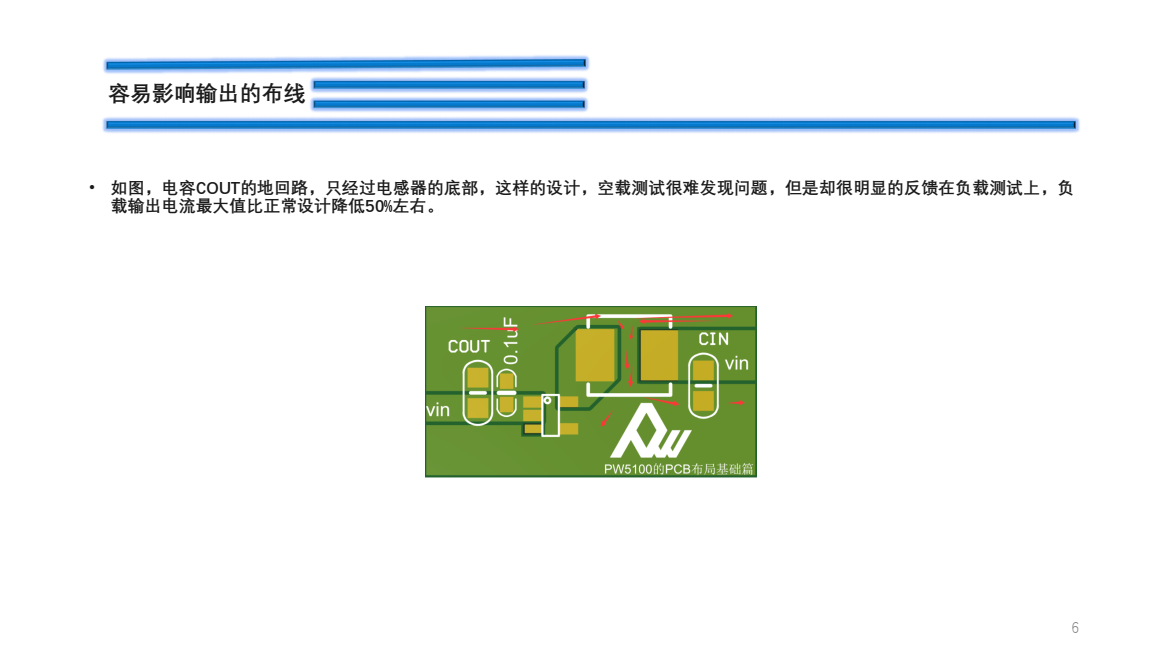

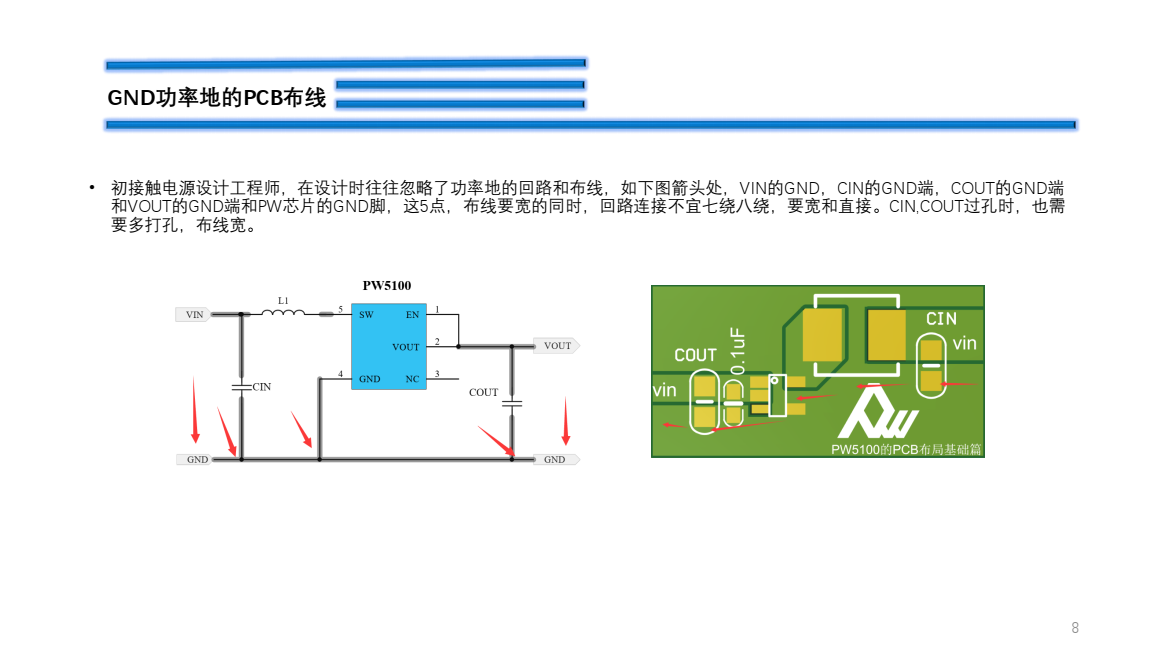

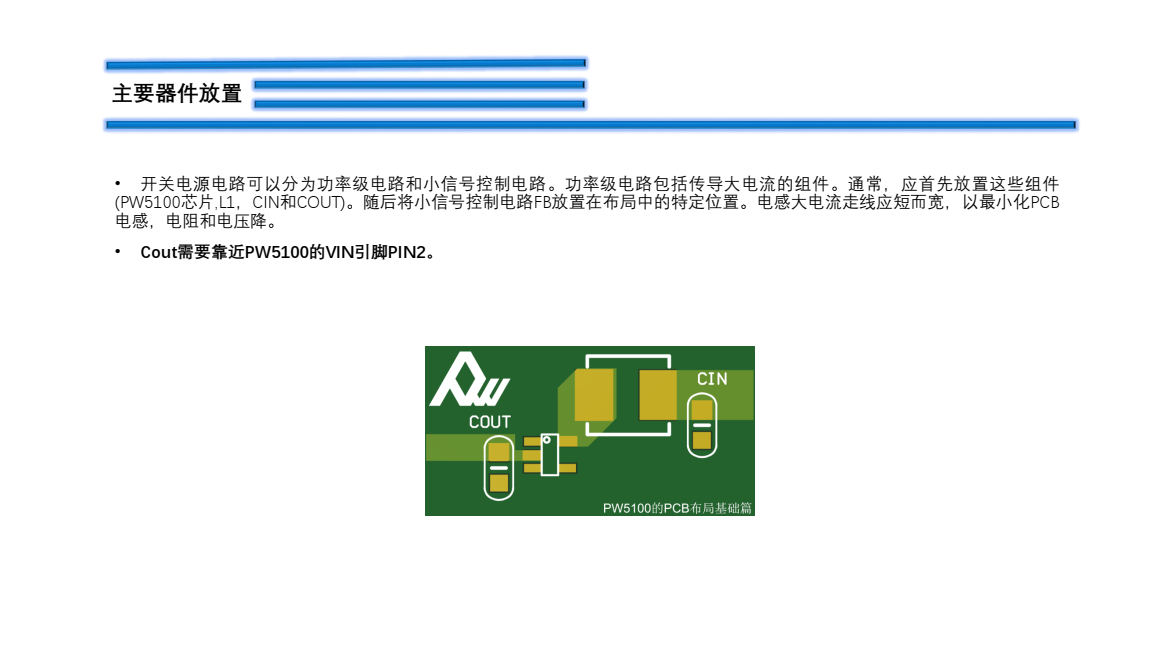

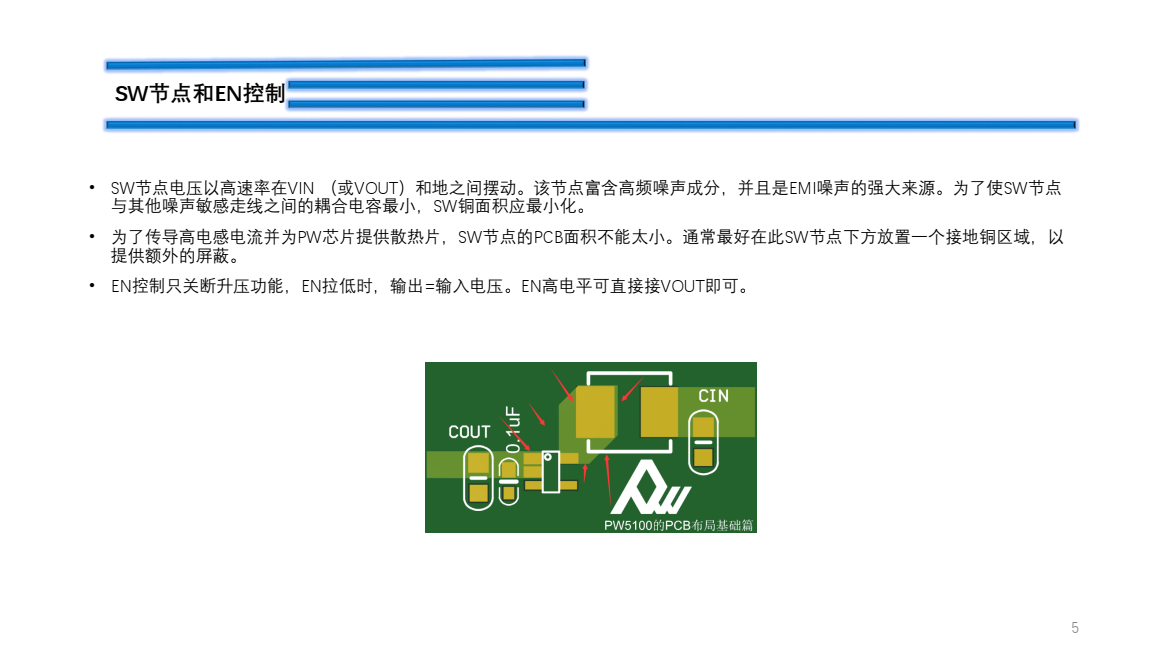

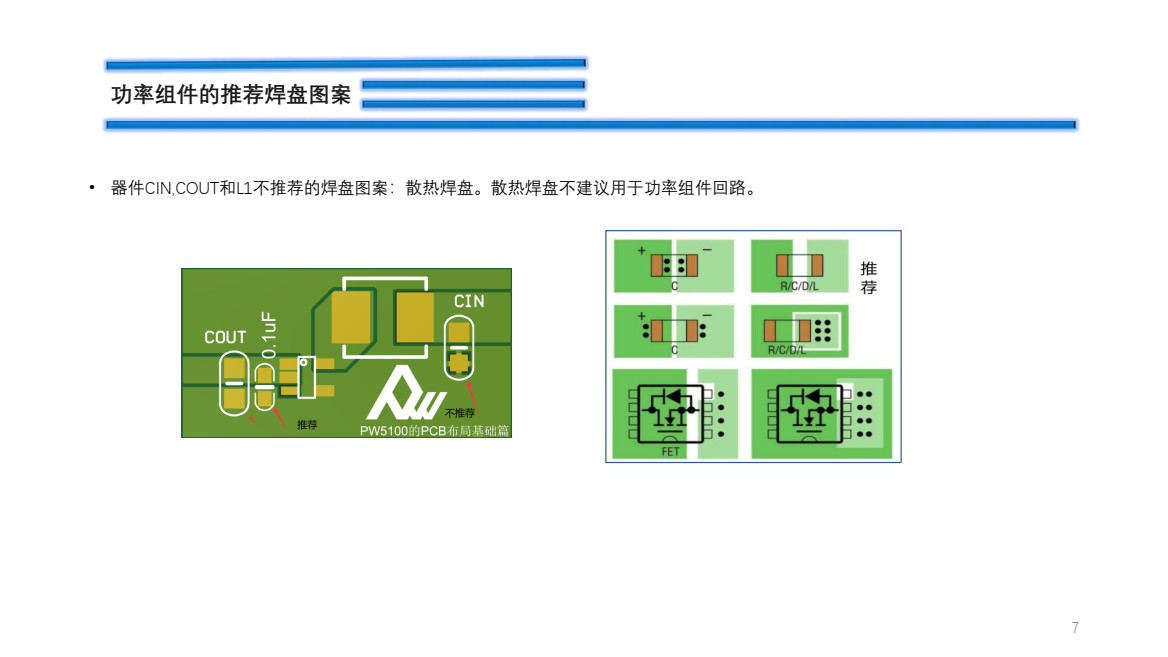

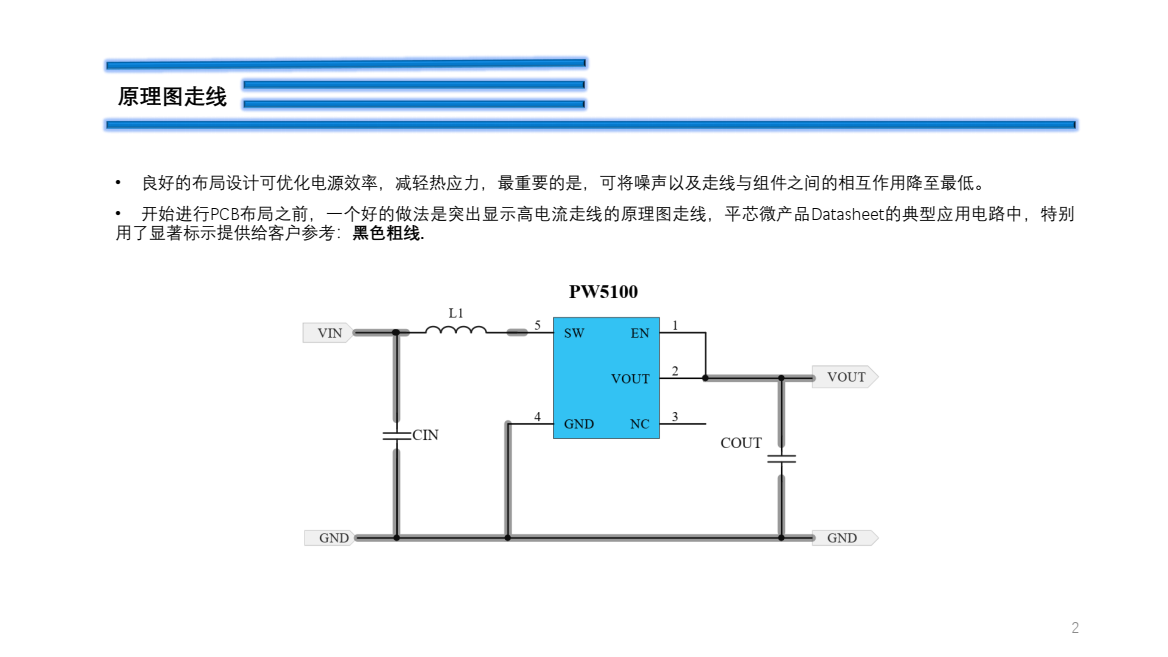

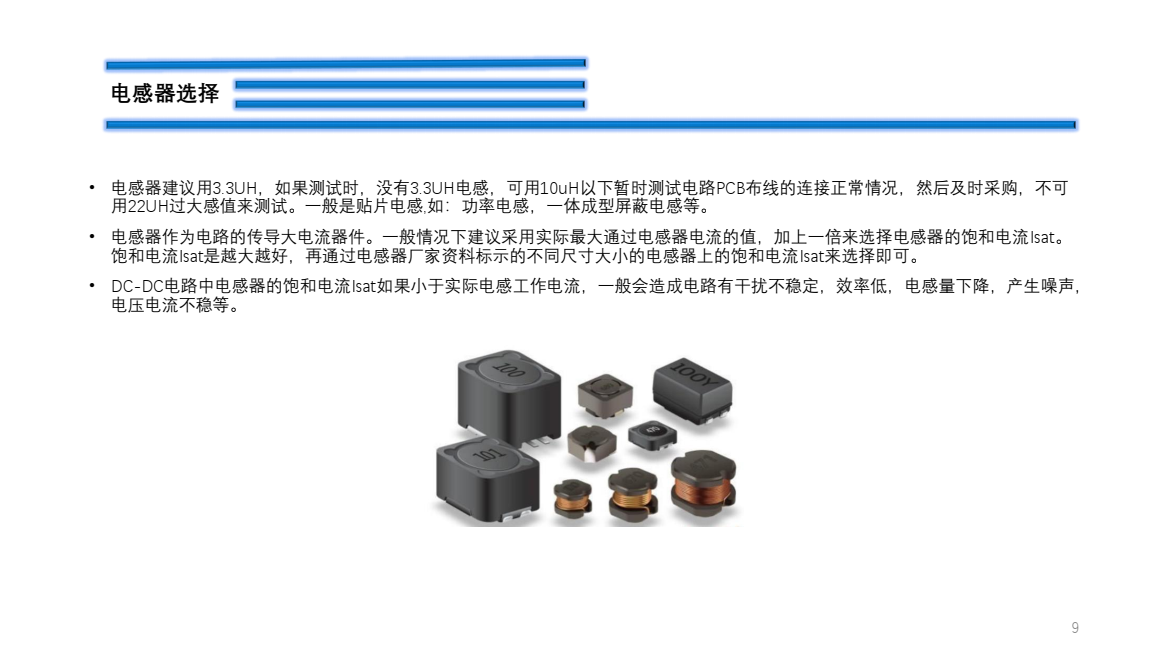

产品详情 PCB设计建议







发表评论
评论列表
陈工 2024-03-26 13:53:42
PW5100与PW5103有3.7V或3.8V输出的现货吗，另外定制的话最低数量是多少，且价格是多少？有没有联系方式，我加你细聊。
杨工 2024-03-26 16:40:25
3.7V和3.8都不是常规电压，目前有3V，3.3V和5V。 长期需求的话，可以500K起
陈工 2024-03-26 12:28:47
PW5100或PW5103如何调节输出电压？是通过尾缀选型吗，如果是这样，那规格书中的步进0.1V是什么意思呢？
杨工 2024-03-26 13:19:17
常规品是通过尾缀选型，步进0.1V（属于定制电压，需要量大可联系我们定制）
苏工 2024-03-20 12:10:11
你好，我是做检验的，买了PW3133A\PW5100\PW5410B三款物料，规格书上没有关与丝印的说明，比如PW5100实物丝印为H50K是代表多少伏的呢？
杨工 2024-03-21 10:44:09
PW5100-50丝印是PW50,输出5V，规格书可以下载，有描述，H50K不是PW5100产品
华工 2024-01-29 16:42:41
两节普通碱性电池，输出负载为感性负载，大约500MA输出，请交电感选型
这是我们按照你的要求，负载500MA，再输入电压：1.8V-3V（两节干电池供电电压）做的测试数据供你参考：

输入：3V 0.6A ，输出：3.28V 500MA
输入：2.5V 0.75A，输出： 3.24V 500MA
输入：2.2V 0.9A ，输出：3.22V 500MA
输入：2V 1A ，输出：3.17V 500MA
输入：1.8V 1.25A ，输出：3.10V 500MA

输出电压变低时，如果还要输出500MA是可以，但是输出电压会跟着输入电压拉低。
杨工 2024-01-31 11:03:14
数据可以
姚工 2024-01-25 16:57:35
输出5v 350毫安 需要多大的电感和电容比较合适？
杨工 2024-01-26 17:28:36
输入电压3V起，电感CD32大小的，电容0805 22uF
LZL 2024-01-10 11:08:00
你好，需求是纽扣电池3V，电流是10mA来供电。要求3.3V，最大电流不超过250mA（也就是驱动SD卡），该产品是否可以？外围电路的参数如何呢
杨工 2024-01-10 17:57:35
可以，两个贴片电容，一个功率电感即可
z 2023-12-18 20:42:37
请问为什么那么数据手册上有两个输出电压和电流的关系图
杨工 2023-12-19 13:11:24
因为两个输出电压不同
张 2023-12-09 01:00:28
3.7V升5v 300mA输出可以吗
杨工 2023-12-09 11:50:44
可以
mxl 2023-11-16 15:47:33
5100 4.8-5V的输入，能输出稳定的5V吗
杨工 2023-11-17 10:41:37
可以
mxl 2023-11-16 15:46:46
4.8-5v的输入能输出一个稳定的5V吗
杨工 2023-11-17 10:40:59
可以
夏工 2023-11-15 08:34:46
EN端有作用吗？我想在EN端输入低电平来关闭OUT输出，但不知道为什么做不到？
杨工 2023-11-15 10:58:57
规格书有写：EN关升压功能，不关断；关断可以看PW5103-33和PW5150
张工 2023-10-18 15:08:40
你好，一节1号电池1.5V，需要给3.3V主板（瞬时电流200mA，平均电流2mA）,以及5V 液晶屏（300uA）供电，如何选择电源芯片？
杨工 2023-10-19 23:44:11
PW5100这个就可以
李 2023-10-09 09:06:28
输入1.7V-2.9V（钛酸铁锂电池），输出电压3.3V，输出电流1.5A。能做到吗？实际电感多大呢
杨工 2023-10-10 15:50:20
达不到
李工 2023-10-08 22:36:54
你好，杨工。我想问问我是钛电池。在1.7-2.9之间，想稳定电压3.4-3.5，电路在1.4A之间。电感应该选多大的。
杨工 2023-10-10 15:50:42
不能，最大600mA
李工 2023-09-16 15:44:51
您好，我的应用场景为：输入电压2.8~3.3V，输出电压3.3V 100MA。在考虑PW5100、PW5103、PW5410B，有几个疑问想请解答一下，谢谢！
1.输入电压达到3.3V甚至3.4V时，能否正常工作，芯片是否会处于直通状态；
2.如果使用PW5410B，效率能达到多少。
杨工 2023-09-17 23:12:59
1，输入高于输出时，是差不多直通
2，电荷泵销量升压时是70左右，降压是30，40左右
刘工 2023-09-11 06:52:43
你好，我想请问使用3V纽扣电池供电，电压能达到3.7V以上的情况下，PW5100最大能输出多少电流？
杨工 2023-09-12 17:57:24
3V输入，输出3.3V时，可达500mA，5V会降低点
刘工 2023-09-12 20:27:25
使用的是5100-50，就是升压达不到5V的情况下，但是3.7V以上，能输出多大电流呢，电感怎么选
杨工 2023-09-14 16:28:52
3.7V以上可以500mA，电感选择入0420-4.7UH
du 2023-08-28 09:19:37
我有两个输入，一个是usb电脑调试输入5v， 一个是电池输入1.5V，输出统一为3.3V，可以用这个pw5100吗？
杨工 2023-08-30 10:24:42
不能，没有降压功能，是单纯升压IC
小元 2023-08-18 09:33:35
打算使用pw5100-5作电源方案，输入为2节镍氢或碱性电池，输出要5v，电流在500ma左右,需要多大电感？
杨工 2023-08-19 14:12:49
4.7UH， 输入电压3.7V锂电池输入才好输出500mA
姚 2023-07-06 13:38:54
是输入1V，输出5V嘛？
杨工 2023-07-10 11:33:08
是，电流不大，规格书有电流和输入电压的曲线图
张工 2023-06-15 11:52:57
运行温度范围是多少
LEI 2023-06-09 18:51:14
为何EN引脚需要和VOUT相连，而不是和VIN连接？
杨工 2023-06-11 00:01:35
PW5100的EN是关升压能力，不能关断，脚位方便就接VOUT了， 要关断的话选PW5103
jason 2023-06-09 10:53:56
请教下我们做两节7号电池的玩具产品，有升压到3.3v和5v的需求，3.3v提供mcu，5v提供给灯，播音功能，3.3v的电流几十ma，5v的电流也在500mA以内，所以分别使用pw5100升压是没问题的吧。电感使用贴片功率电感。
杨工 2023-06-09 13:13:49
5V输出500mA，输入需要达到3.3V以上，输入电压低，输出电流不足
Caleb 2023-05-03 20:59:16
您好，做可穿戴设备设计使用PW5100，输入电容10uF, 输出电容为22uF, 电感6.8uH, 输入电压3V纽扣电池，期望输出3.3V，能够给STM32单片机供电吗？如果不可以的话应该如何设置各个元件的值呢？
蒋工 2023-04-20 15:05:45
PW5100不带负载输出为5V带负载输出5.7V是什么情况呢？输入是两节7号电池，输入电压2V
杨工 2023-04-23 00:44:46
这个没遇到过，可以发下板子实物拍照吗
诸先生 2023-04-18 09:17:08
用PW5133，驱动水阀，阀体开启的时候，瞬间电流过大，有什么解决的办法吗？电感是用4.7uh。
杨工 2023-04-18 21:16:10
电机都会，没瞬间大电流，电机启动不了，没办法解决
GOD伟 2023-06-19 11:40:34
根据频率电源特性等计算最小感值，减小现有感值，在电机电源端增加高容值铝电解电容。
张 2023-04-08 12:08:06
输入电源：3.5V，输出5.0V ，有异响叫声​
杨工 2023-04-11 09:54:47
输出电流多少？ 如果是很低，10几mA类型，电感值改10UH即可
桑工 2023-03-21 09:54:59
请问PW-5100输出电压如何采购，有没有3.8V~4.2V输出的产品？
杨工 2023-03-21 16:01:29
没
李生 2023-03-19 23:38:34
我正打算做电子钟课设，打算使用pw5100-5作电源方案，输入为2节镍氢或碱性电池，输出要4.5-5v，电流在400ma左右。请问在输入电压在2.4v的时候，输出能否达到4.5v 500ma？此时输入电流大概到什么水平？
杨工 2023-03-21 16:03:50
输入3.3V以上，400mA没问题
李先生 2023-03-14 13:13:37
默认EN使能打开，静态功耗比datasheet高的多，实测，输入220uF钽电容，输出22uF MLCC，输入0.8V时静态功耗40uA，输入1.62V时，静态功耗13uA，请问什么情况下，能到你们规格书说的8uA？
杨工 2023-03-16 01:10:38
不同输入电压，静态电流不同，在规格书有静态电流的曲线图
郑工 2022-12-13 13:25:26
请问一下，我司在研发使用电池的低功耗产品，使用了PW5100-33的芯片，现发现升压条件较为苛刻。在更换新电池时，需要保证电压大于2.6V才能正常输出3.3V。否则会出现电流变大，但无电压输出现象。在做降压实验时，电池端电压降低至1.6V时 OUT端也无输出。L1 = 6.8uH CIN = 10uf Cout = 20uf
杨工 2022-12-15 11:22:25
以上测试是否带载测试，如果是带载多少？ 不同电压输入，输出电流不一样，如果是2.5V可以，1.6V不行，外围PCB正常的话，就是带载过大问题
joy 2022-12-02 17:23:57
1.5v电池转3.3V给STM32板子供电，可以用叠层电感吧？
杨工 2022-12-03 00:27:31
满足电流即可
joy 2022-12-02 12:07:09
电感用贴片叠层电感就行吧，不要求绕线或者功率电感吧
杨工 2022-12-03 00:27:51
满足电流即可
陈工 2022-10-31 19:29:43
请问下5100,用一颗1号电池升压到5V，可达到多少MA？可达到600MA吗？
杨工 2022-10-31 23:03:50
1.5V输入，输出电流100多mA， 600mA要输入3.7V起
陈工 2022-11-01 11:45:47
那5100，一颗1号电池升压到3.3V时，电池可达到多少？
陈工 2022-11-01 11:46:24
电流可达到多少？
杨工 2022-11-02 11:43:41
看输入电压，和输出电压拉低压差，一般200mA左右，强拉300mA左右
施 2022-09-24 16:18:35
PW5100单节锂电池升压5V/0.6A给下级LDO使用，输入10uF，输出22uF，电感3.3uH/1.5A，是不是只要这三个外围元件即可? 电感的饱和电流多少合适？
杨工 2022-09-26 11:50:51
是，饱和电流2A左右以上更好
张 2022-09-20 13:20:41
您好。我意思是芯片电池+-装反会怎么样？有保护机制吗？我安装的是1.5V南孚5号 2安电池？？如果没有需要怎么处理呢？
杨工 2022-09-21 13:13:01
加MOS
张 2022-09-18 14:22:34
您好。我想知道这个芯片电池装反 会怎么样？我安装的是1.5夫南孚5号 2安充电电池。。芯片带有反向保护吗？是否需要串联硝基二极管，如果串联压降如何处理？？
杨工 2022-09-19 00:45:16
无输入短接保护
lysscl 2022-09-16 12:19:41
你好，杨工，我想问下，PW5100-33，当输入电压3V时输出还是3.3V吗
输出电流150MA就可以了，电感 需要多少UH
杨工 2022-09-16 14:50:11
可以的，最大500mA， 4R7电感，输入输出一个22uF或者多并也可以
苏科峰 2022-08-27 14:21:32
请问，PW5300A，输入3.3V-3.7V范围，输出3.8V可以吗？也就是说当输入电压事。7V时，能输出3.8V吗？
要求输出电流不低于500mA,谢谢！
杨工 2022-08-28 22:36:28
可以
严工 2022-08-07 15:47:31
你好，输入1V-1.1V，输出可以达到20ma以上吗？如果能的话效率大概多少？谢谢
杨工 2022-08-10 13:46:34
低电压输出一般不用考虑效率了，看你升压输出电压，都是可以的20mA
丁工 2022-07-19 15:00:35
用这颗片子4.2V-3.7V输入，要求3.3V的输出且功耗不能太高可以做到吗？或者有什么方案吗？
杨工 2022-07-19 16:01:05
只能升压，不能降压
张工 2022-06-21 09:20:42
你好，Pw5100 1.4升压5V，如果en脚跟vout脚连接，功耗最低可以做到多少。谢谢！
杨工 2022-06-21 11:20:54
15uA左右
童先生 2022-06-14 16:11:16
杨工你好， PW5100, 用2节干电池输入，可以输出 5V 400mA吗？ 效率大概为多少？
杨工 2022-06-14 16:26:40
400MA输出，要满足输入3V起， 输入电压越低，输出电流也降低
古工 2022-05-08 18:55:36
低功耗考虑, 是否可使用GPIO控制频繁开关PW5100供电输入电源, 每30秒开关一次(使用2秒就关闭)
杨工 2022-05-08 23:05:27
不用，EN是开关升压功能，不是关断
王先生 2022-04-29 11:01:04
您好，我做低功耗应用，负载功耗较低，3v3待机电流小于1mA，工作电流不超过10mA，可否使用PW5100-33？推荐电感及输入输出电容多大？这么小的负载会不会存在工作频率低啸叫的情况？是否有开发板可以购买测试？
感谢回复！
wangxiansheng 2022-04-29 11:01:37
输入时两节碱性电池
杨工 2022-04-29 11:12:11
我知道其他产品有，啸叫的， 我们PW5100产品轻载，电感用10UH，就没啸叫，输入和输出电容一般22uF， 输出可以多并看你选择
王先生 2022-04-29 11:17:31
感谢，再请教下，预估输出是3.3V-10mA MAX，需要用多大电流的电感？
杨工 2022-04-29 13:49:24
也是10UH
丁先生 2022-04-20 18:48:31
请问用3.7V锂电池，通过PW5100-5.0芯片升压到5V，能否达到 ＞500MA的输出电流？电流用于驱动电机
杨工 2022-04-20 23:47:59
可以，但是电机启动电流比正常大把，推荐PW5300
向先生 2022-03-17 10:04:50
打算用PW5100将1.5v单节电池升压到3.0v, 请问空载时(负载电流小于10uA, CPU睡眠状态), 从电池端测得的电流是多少uA ? 谢谢
向先生 2022-03-17 11:21:14
测试条件: 用300k欧的纯电阻作负载
测试电池端的电流
请问, 谁有条件能回复一下? 谢谢
杨工 2022-03-17 20:00:03
测试什么，什么型号？
杨工 2022-03-17 20:00:46
资料里面有，不同输入电压，对应不同的静态电流，1.5V预计是15uA
潘 2022-02-24 17:05:39
1 如果用pw5100为电池充电 是否需要在输出电压端加肖特基二极管防反向漏电 2如果5100不会反向漏电是否有办法将输出电压调整为2.7V 推荐个能耗低的压降接近0.3的二极管
杨工 2022-02-25 12:38:17
可以加MOS
徐 2021-12-24 11:11:15
请问pw5100-50 可以不加rc电路吗？ 加与不加有什么区别？
杨工 2021-12-24 12:13:39
RC可以吸收拔插或者开关的尖峰。最好加
王工 2021-11-26 14:48:15
PW5100使用锂离子电池最高4.2v，会不会有问题，主要是升压降压芯片基本都是1.8v升压
杨工 2021-11-27 20:23:21
PW5100是纯升压，输入电压超过输出电压，输出电压差不多等于输入电压
周工 2021-09-05 21:28:06
您好，请问PW5100 这颗IC使用在干电池升压上时，输入电压在0.9~1.5V，输出电压3.3V，输出电流5mA，效率大概是多少？
杨工 2021-09-06 13:38:55
70MA时 1V输入是87%，5mA预计是93左右，
胡工 2021-09-04 20:26:05
我想问下怎么购买，目前有采购需求
杨工 2021-09-05 16:14:54
请邮件至：sale2@pwchip.com
杨先生 2021-08-30 14:42:14
请问：输入0.9V 200mA，输出3.3V 40mA可以办到吗？
杨工 2021-08-30 18:17:00
可以
程生 2021-08-07 18:01:44
请问PW500-3.3V能在输入电压2.8V-4.2V时,保持输出为3.3V吗,负载为3.3V/400MA
杨工 2021-08-08 22:28:20
不能，输入电压高于设定的输出电压时，输出电压=输入电压
林工 2021-07-15 10:09:13
提问，使用 PW5100-3.3V 2.7~4.3V电池输入， Iout: 100~300uA， PW5100-3.3V 本身功耗会是多少
杨工 2021-07-15 17:39:24
静态电流是8uA左右， 负载时，效率预计98%左右， 从效率就知道负载功耗是很少了
谭强生 2021-07-11 14:17:15
咱们公司是做无线产品的，现想用一颗3.3V升5V的芯片，想用您们的PW5100-50的芯片，我想问的是这颗芯片的空间EMC辐射怎样？ 会干扰我的无线接收灵敏度吗？
杨工 2021-07-12 13:42:48
可以的，EMI没问题
刘生 2021-06-25 20:24:59
你好，我是刘工，公司开发电须刨玩具产品，用1.5VAA电池升3V推玩具马达，用哪一款产品比较好？
张小姐 2021-06-07 14:42:26
刚才我有发信，请问能不能申请免费样品，批量价格是多少，能否报下价
杨工 2021-06-07 21:13:36
可以，询问过了，进入未有张小姐的来信，请邮件至sale2@pwchip.com
张小姐 2021-06-07 13:44:39
你好，我要做空调遥控器两节变一节，1.5V升5V，能否做到，另外这颗料你们是否一直量产，谢谢！
杨工 2021-06-07 13:49:31
可以，一直量产
常工 2021-06-02 10:31:13
2V的输入电压，可以升压到5V吗
杨工 2021-06-02 18:15:06
可以
马森 2021-05-31 14:05:02
pw5100升压电路中，电感和电容是必须的吗？
杨工 2021-05-31 17:17:07
是
贺天龙 2021-05-27 09:54:26
怎么购买芯片啊？怎么只有邮件没有联系电话呢？
杨工 2021-05-27 18:02:44
请邮件我们sale2@pwchip.com。来信请注明公司名，我们会又同事安排联系人
岳工 2021-04-02 08:38:11
在深圳哪里可以买到样片，我正在找一款1.2V升到3.0V的IC，输出电流5mA，但是静态功耗要小于5uA.不知道PW5100-30可以否？
杨工 2021-04-02 09:08:08
输出电流可以满足，静态电流随输入电压提供会变低，5uA需要输入3.7V左右时， 1.2V大概是15uA左右
罗凯成 2021-03-05 10:58:20
联系电话多少啊
杨工 2021-03-05 14:02:12
你好，如果是业务上的事情，请邮件sale2@pwchip.com；技术上的事情，请邮件至support@pwchip.com。会有负责的同事联系您。感谢！
孙先生 2021-01-09 14:25:25
PW5100芯片功能及使用咨询，单价咨询
平芯微杨工 2021-01-09 17:05:16
你好，孙先生， PW5100的芯片功能和使用咨询。请点击此页面的 PW5100-Datasheet 下载数据手册。咨询请邮件我们sale2@pwchip.com，或在我们工程师在线论坛直接提出问题。感谢
twl 2020-12-29 19:58:15
怎么购买啊
平芯微杨工 2020-12-29 21:41:43
请邮件我们，sale2@pwchip,com。 来信烦请备注公司名，感谢。
郑路杭 2020-12-18 12:17:06
看到上面有回复：输入：1.8V 1.25A ，输出：3.10V 500MA，如果我输入1.8V，输出电流20-30mA,输出电压会不会降低
平芯微杨工 2020-12-18 14:59:12
几十ma，电压不会降低，只有电流大才会
EIan 2020-12-16 08:57:11
PW510033 两节干电池串联供电3V 升到3.3V后， 驱动能力能达到500ma吗？
平芯微杨工 2020-12-16 10:21:16
这是我们按照你的要求，负载500MA，再输入电压：1.8V-3V（两节干电池供电电压）做的测试数据供你参考：

输入：3V 0.6A ，输出：3.28V 500MA
输入：2.5V 0.75A，输出： 3.24V 500MA
输入：2.2V 0.9A ，输出：3.22V 500MA
输入：2V 1A ，输出：3.17V 500MA
输入：1.8V 1.25A ，输出：3.10V 500MA

输出电压变低时，如果还要输出500MA是可以，但是输出电压会跟着输入电压拉低。
钱工 2020-12-12 17:52:28
有几个朋友在用2188，轻载30MA有叫声，声音不大，不知道是不是PFM的通病，PW5100有这个问题吗？
平芯微杨工 2020-12-13 11:12:14
有收到市场​反馈：有同PW5100功能产品：在负载1MA-100MA轻载时有叫声的问题。

PW5100在轻载性能方面更佳，
例： 输入电源：1.5V，输出3.3V ，测试1MA-50MA，无异响叫声；
例： 输入电源：1.5V，输出5.0V ，测试1MA-50MA，无异响叫声​。
电感请使用感值大的6.8UH或者10UH，​在轻载性能更优。
周先生 2020-11-30 23:53:14
虽然不知道这里官网怎么没有但在另一个地方看过PW5100官方资料中的实例电路有一个输出电流＞400mA大电流电路设计，在VIN和VOUT之间增加了一个二极管一个电阻和一个电容提升稳定性可抗冲击性。请问额外增加的二极管电阻电容的参数是什么。顺便问一下PW5100能否并联输出使用。非常感谢！
管理 2020-12-01 10:06:06
有的，
是针对USB输出5V应用：
RC是针对USB拔插的冲击吸收电路，推荐值：R:0.51R C:2.2nF
二极管是肖特基二极管，是可以增加电路，如SS34。
并联使用，都会有的情况，两边的负载抽的电流有点小差异不一致，
黄心飞 2020-11-14 19:50:32
当用3.7V锂电池供电时，电池电压在3.5-4.2V输入时输出在维持在3.3V吗？
管理 2020-11-16 09:32:03
不能，按你的3.5V-4.2V输出3.3V， 是要找降压芯片才是正确的,PW5100是升压芯片。 不过一般锂电池电池电压是3V-4.2V，输出3.3V，就需要升降压芯片了。
管理 2020-12-01 10:09:29
3.5v-4.2V降压我们有很多产品可以选择，PW2058,PW2051,PW2053等等；
同时升降压有PW5410B,PW2224等
可以再产品中心看到
华电北瑞 2020-11-12 13:15:01
怎么申请样品呢
管理 2020-11-12 13:18:35
请邮件我们 sale2@pwchip.com
刘晓莲 2020-10-15 16:46:37
你好，
丁先生 2020-10-08 19:56:03
请问有输出真关断功能吗？
管理 2020-10-09 09:53:57
只关升压功能，不升压
郑小姐 2020-09-28 18:17:16
PW5100 这颗料是否可以免费提供样品？
管理 2020-09-29 17:28:03
可以申请免费样品
刘工 2020-09-21 14:53:42
能否提供PW5100使用的三个外围芯片的具体型号和规格，多谢啦！
管理 2020-09-29 17:27:39
可以，CIN贴片电容4.7-10uF，Cout：贴片陶瓷电容22uf，如果需要更好得滤波效果，cout可以2个22uf并联。L1是贴片电感1uh-10uh之间，一般2.2uh,3.3uh都可以。
李工 2022-12-20 15:47:37
PW5100-30 电池在0.9V时能输出的最大电流可以到80毫安？
杨工 2022-12-21 11:50:29
一般60mA建议，强拉输出电压会微下降，输入电压越高，输出电流也越大
