PW5303

  • 型号 PW5303
  • 类型 同步整流升压器
  • 输入电压范围 2.4V~4.5V
  • 输出电压范围 3.0V~5.5V
  • 输出电流 3.3A (5.0V)
  • 工作频率 500KHZ
  • 静态功耗 270uA
  • 封装 SOP8-EP
  • 备注 锂电池转5V3A
  • 生产 量产

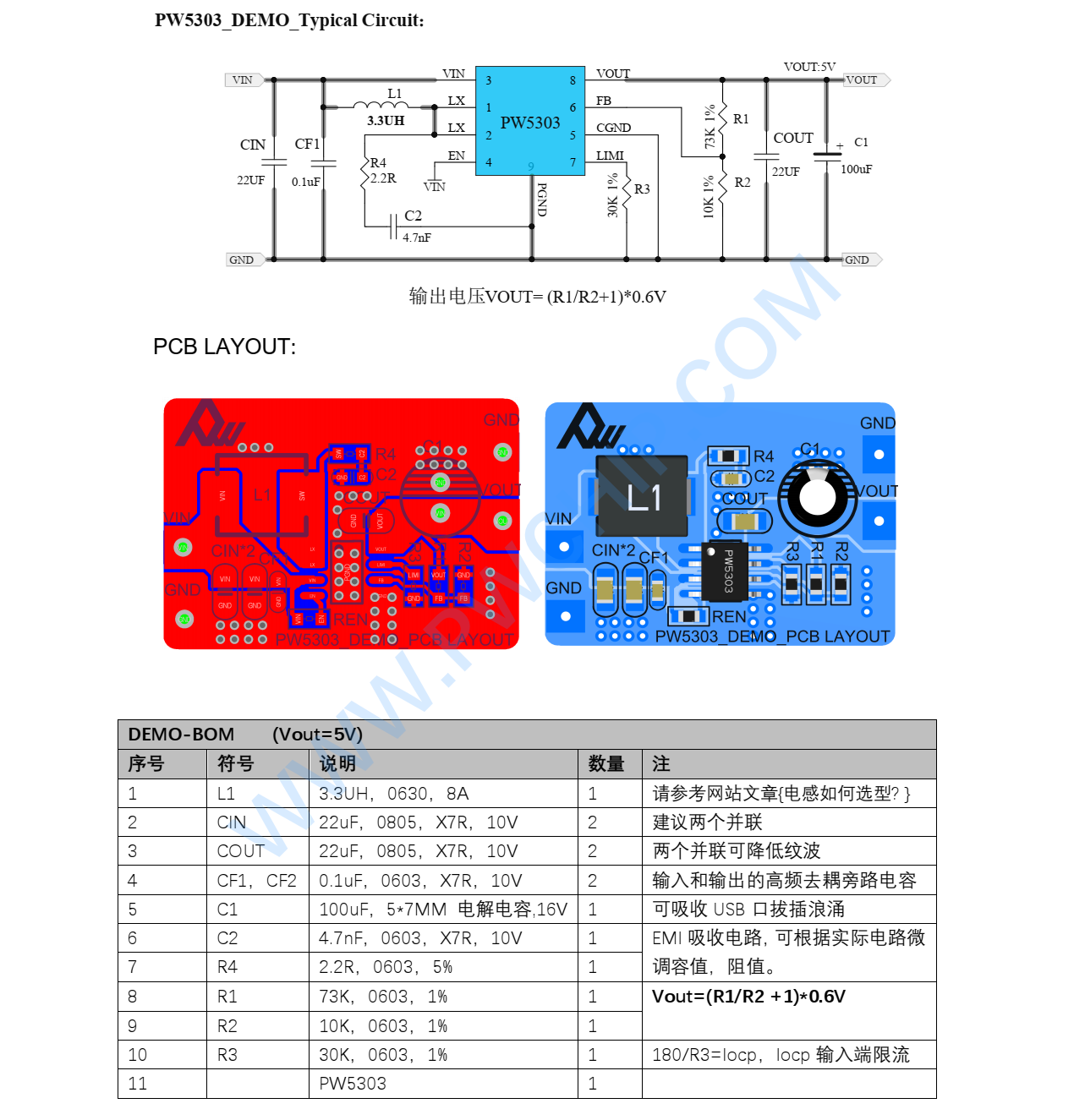

产品详情 PCB设计建议

评论列表
黄工 2024-09-26 10:52:33
5303在EN为低的时候输出有3V左右是什么原因,EN为高的时候输出正常,就是不能关断
杨工 2024-09-26 14:47:30
加拉下电阻试试
黄工 2024-09-25 18:47:43
你好,这款EN为低的时候FB输出电压有0.25V左右是什么原因
杨工 2024-09-27 10:22:15
你输出电容存在的电而已,镊子短接下就没了
石冠腾 2024-07-24 09:36:04
这款转换效率能有多少
杨工 2024-07-24 17:50:46
最高95%
muxuhua 2024-07-20 15:15:11
这款发热严重吗?
杨工 2024-07-20 18:09:19
具体输出电流
mxh 2024-07-23 16:09:18
应用于锂电池升压 5V 3A热敏打印机
杨工 2024-07-24 17:51:07
PW5303可以
2024-06-27 15:31:59
您好,请问PW5303在无负载时大电流时什么情况呢,在使用的时候负载不多,但是电流也很大。谢谢
杨工 2024-06-28 14:11:53
IC底部没焊接,或者电路哪里异常,联系support@pwchip.com
gugong 2024-06-24 09:20:35
单节3.7V锂电池,作为模块电源输入,同时给PW5303升压,PW2053降压,供电是否可以。
杨工 2024-06-24 11:23:58
锂电池可以,芯片就可以
于工 2024-01-06 16:20:43
PW5303可不可以并联提高输出电流吗?
杨工 2024-01-08 11:01:07
不能
陈工 2023-12-26 15:05:35
PW5303的shut down 电流0.1uA,这个是完全关断的电流吗,低功耗不需要额外加MOS开关?PW6276有shut down电流有5ua,差距咋这么大
杨工 2023-12-27 10:59:57
EN关断时候的
2023-11-13 11:57:53
PW5303输入电压可以是5.1V吗,我看手册里面最大是6V ,如果不能的话有没有同封装可替代产品呢。现在用在样品PCB上输出5V一直在0V-5V之间跳变不稳定,不知道是不是输入电压过高的原因
杨工 2023-11-15 11:00:16
请按规格书使用,资料有些输入最高4.5V. 需要5V输入可以看看PW5012等
杨工 2023-11-07 17:28:05

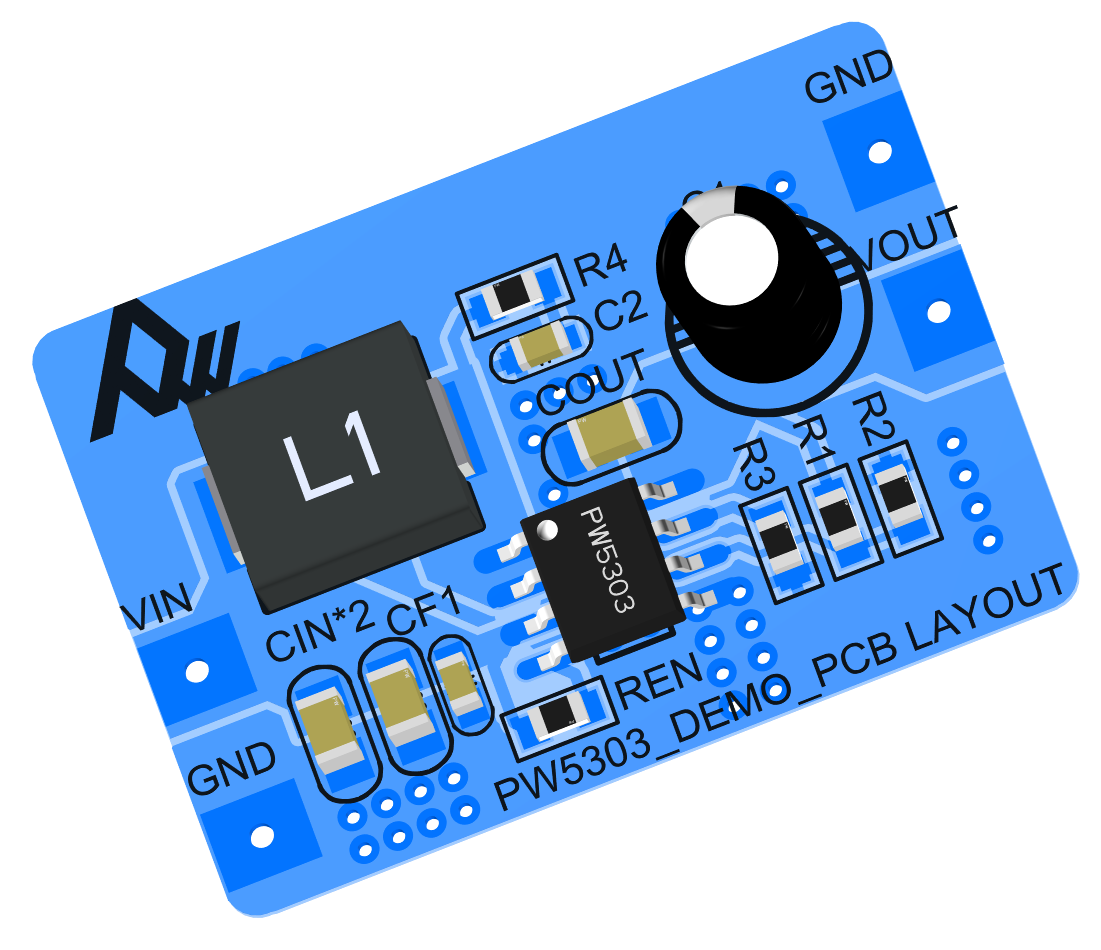

PW5303 PCB_DEMO 文件是否可以发一下作为参考,感谢
杨工 2023-11-09 11:31:14
网页上自行点击下载即可
杨银平 2022-12-15 10:39:04
PW5303 PCB_DEMO 文件是否可以发一下作为参考,感谢
杨工 2022-12-15 11:20:37
邮件sale2@pwchip.com
袁智 2022-10-25 20:47:07
孙帅帅
钱旭 2022-02-17 16:14:06
PW5303 PCB应用PCB申请
杨工 2022-02-18 09:53:46
邮件sale2@pwchip.com
杨工 2023-11-07 17:28:30
PW5303 PCB_DEMO 文件是否可以发一下作为参考,感谢
