PW7120

  • 型号 PW7120
  • 锂电池类型 两节串联/两串多并
  • 过电压充电保护阈值 4.28V
  • 过电压充电恢复阈值 4.08V
  • 过电压放电保护阈值 2.9V
  • 过电压放电恢复阈值 3.0V
  • 电流阈值 外置MOS
  • 封装 SOT23-6L
  • 备注 7.4V/8.4V锂电池专用保护板电路
  • 生产 量产

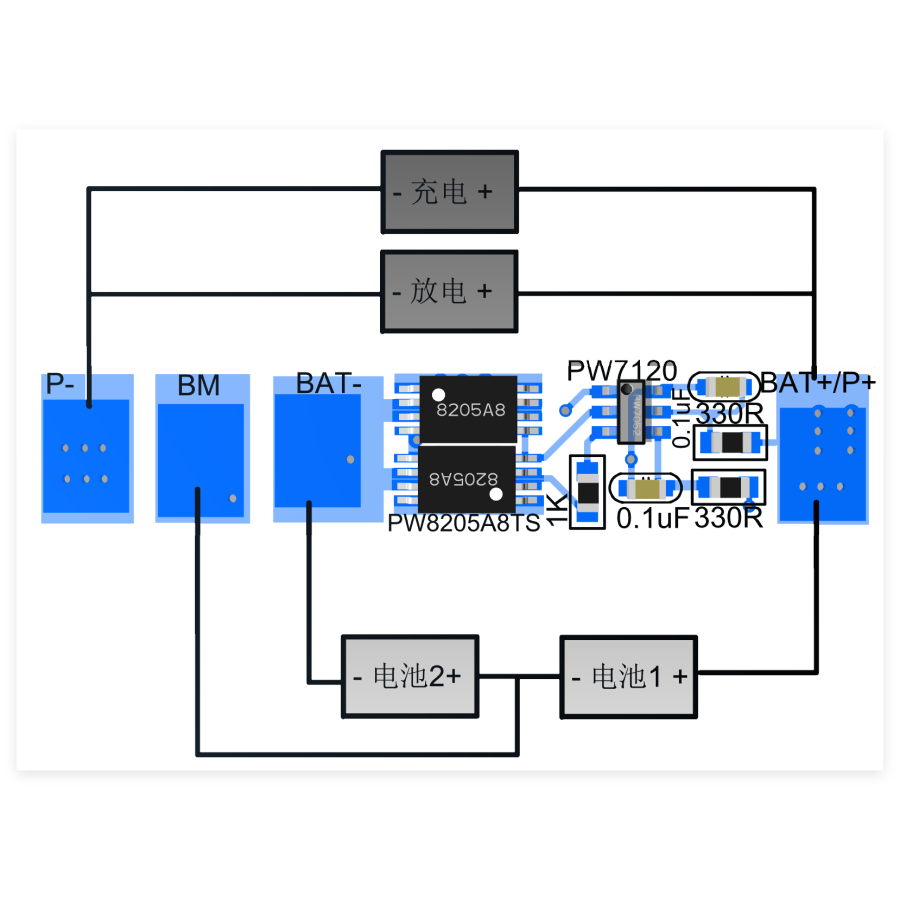

PW7120保护板PCB.zip

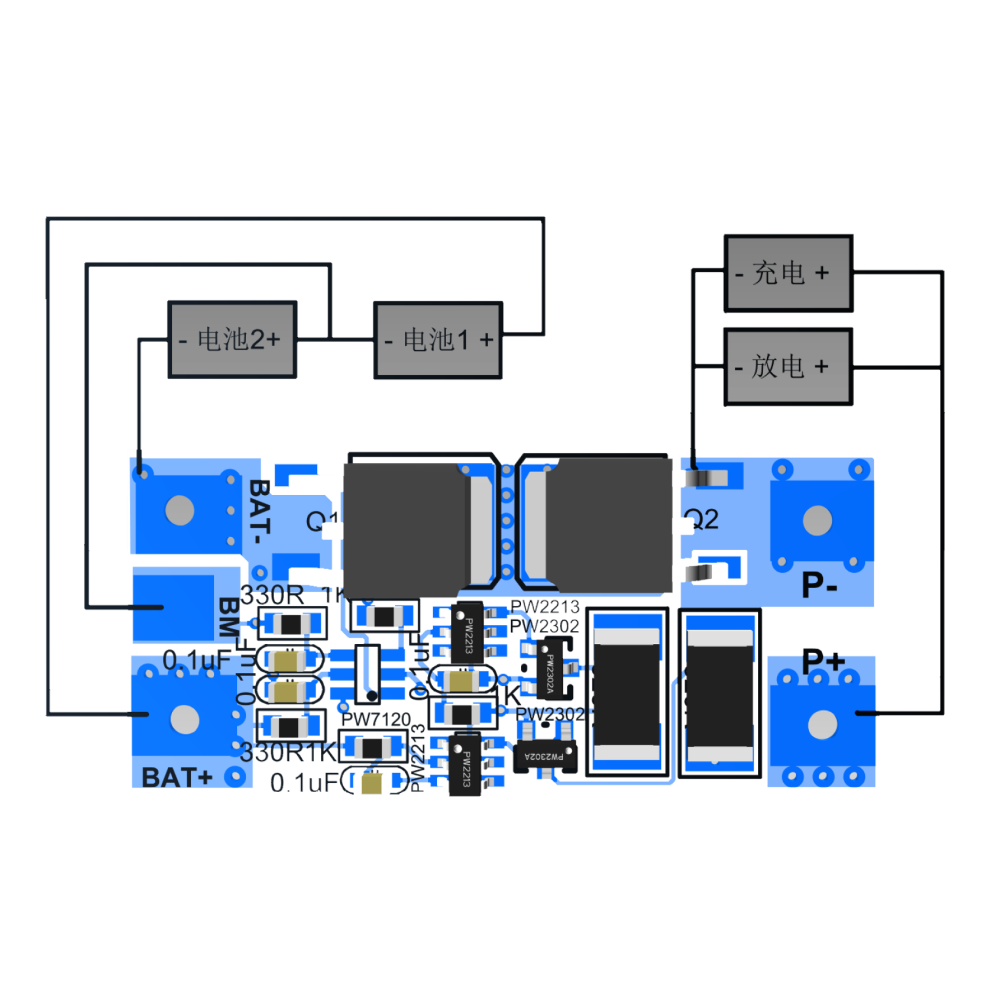

PW7120+均衡的PCB.zip

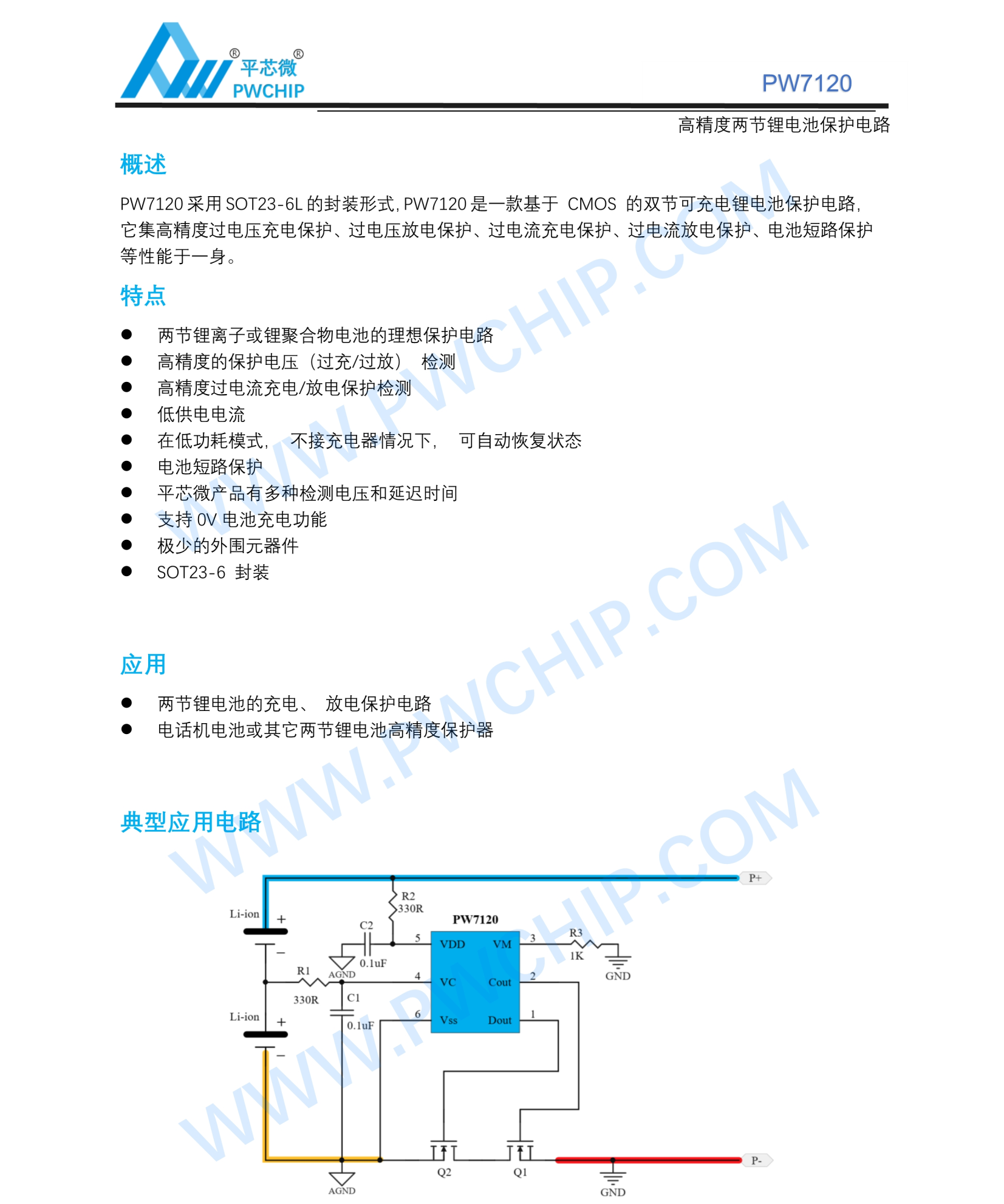

PW7120_规格书_两串锂电池充放电保护电路.pdf

产品详情 PCB设计建议

发表评论
评论列表
王工-硬件 2026-06-13 15:12:10
您好杨工，我想请教一下，这个PW7120能不能通过添加合金采样电阻来进行充放电电流的调节？如果可以应该怎么添加？
杨工 2026-06-15 16:15:03
不是，是检测电压和MOS内阻
