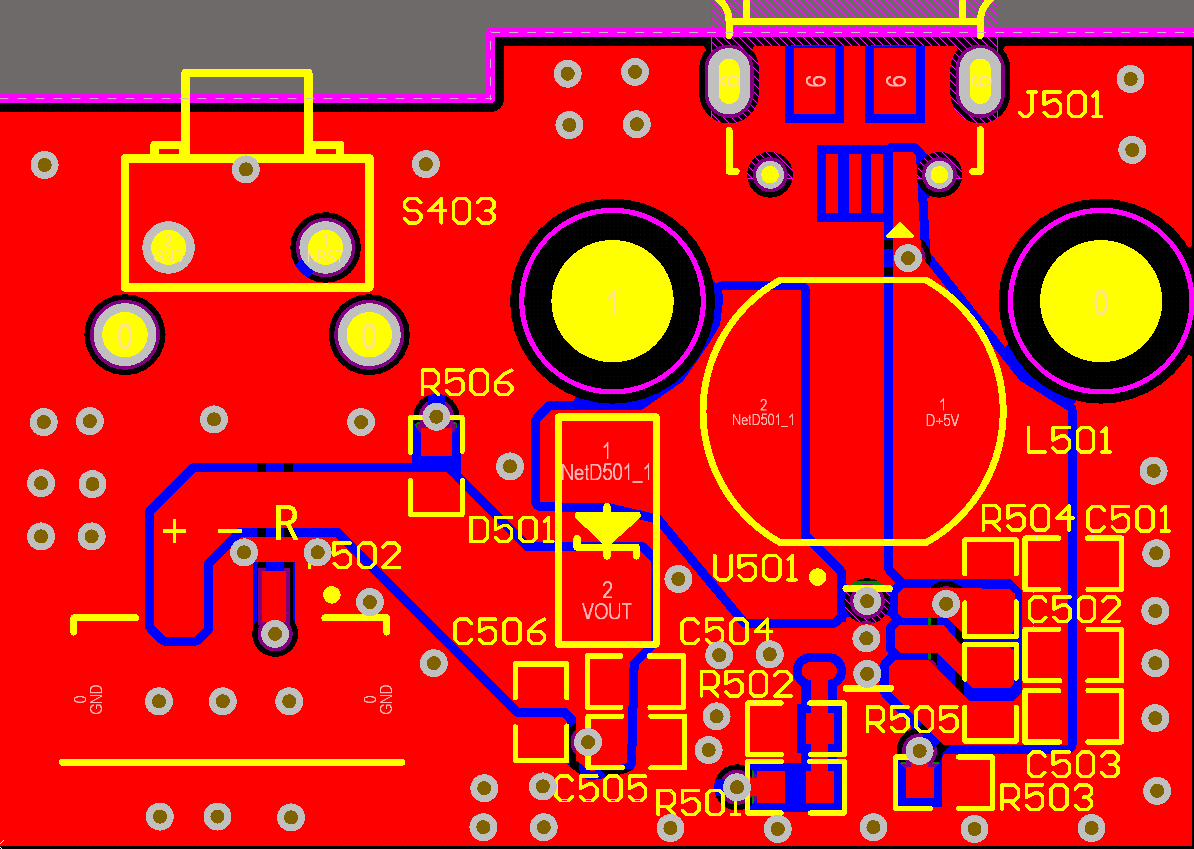

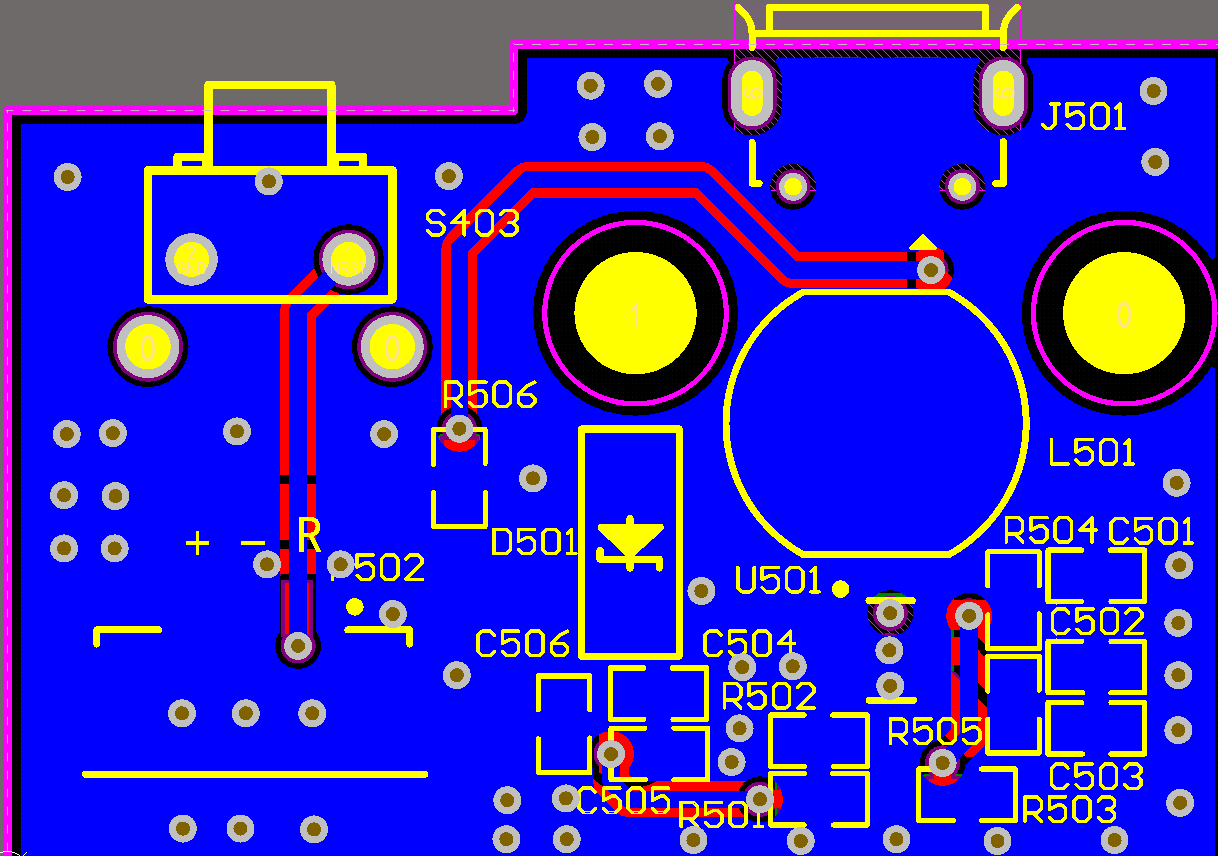

帮忙看下布局还有什么问题吧,是截图发你就行, 还是要pcb文件
|
杨工 最后编辑, 2020-11-23 17:45:31
admin
|
PCB布局改善: 1,USB口的GND处多打孔,提高与输入电容C501-C503的线宽与连接 2,R505,芯片5脚才是VIN,4脚是EN,,5脚是功率回路的VIN脚,需要直接连接VIN。 3,输出电容C506,C505,可以改放置于在肖特基二极管的左边,非下边,肖特基——输出电容——输出焊盘的路径。 |
