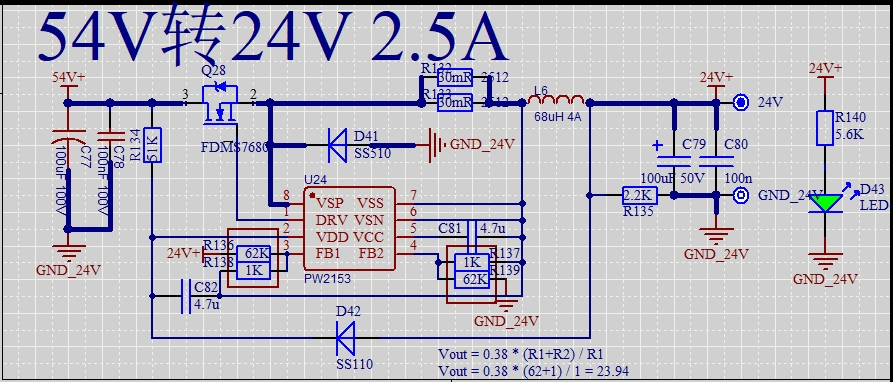

案例问题:54V转24V 2.5A,请帮忙看看以下电路及PCB有没有什么问题,主要发热元件有哪些,是否需要加散热片等,谢谢!
2021-02-24 12:46:14
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派

沙发
2021-02-24 12:46:33
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派
好的。
   1,PIN脚3和PIN脚4的电阻取值比例可以高点,例如:5K与315K;
   2,电感值建议用47UH;
   3,R135假负载电阻,建议12K

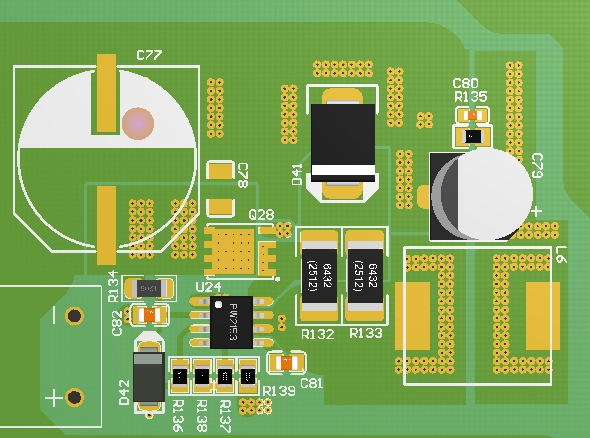

   4,如果要更好的输出波形,输出电容可以加大容值;PCB布局大概可以看出,并无明显的问题。
   5,电路板工作发热点: MOS,肖特基二极管(可以并联多个)和电感。散热片预计是不用加,客户可以根据自己需要选择。

    以上请知悉。
