PW2330问题咨询(已附图)
2021-02-25 16:53:40
  • 访问次数: 10
  • 注册日期: 2020-12-30
  • 最后登录: 2021-03-03
  • 我的积分: 49
  • 门派等级: 无门派

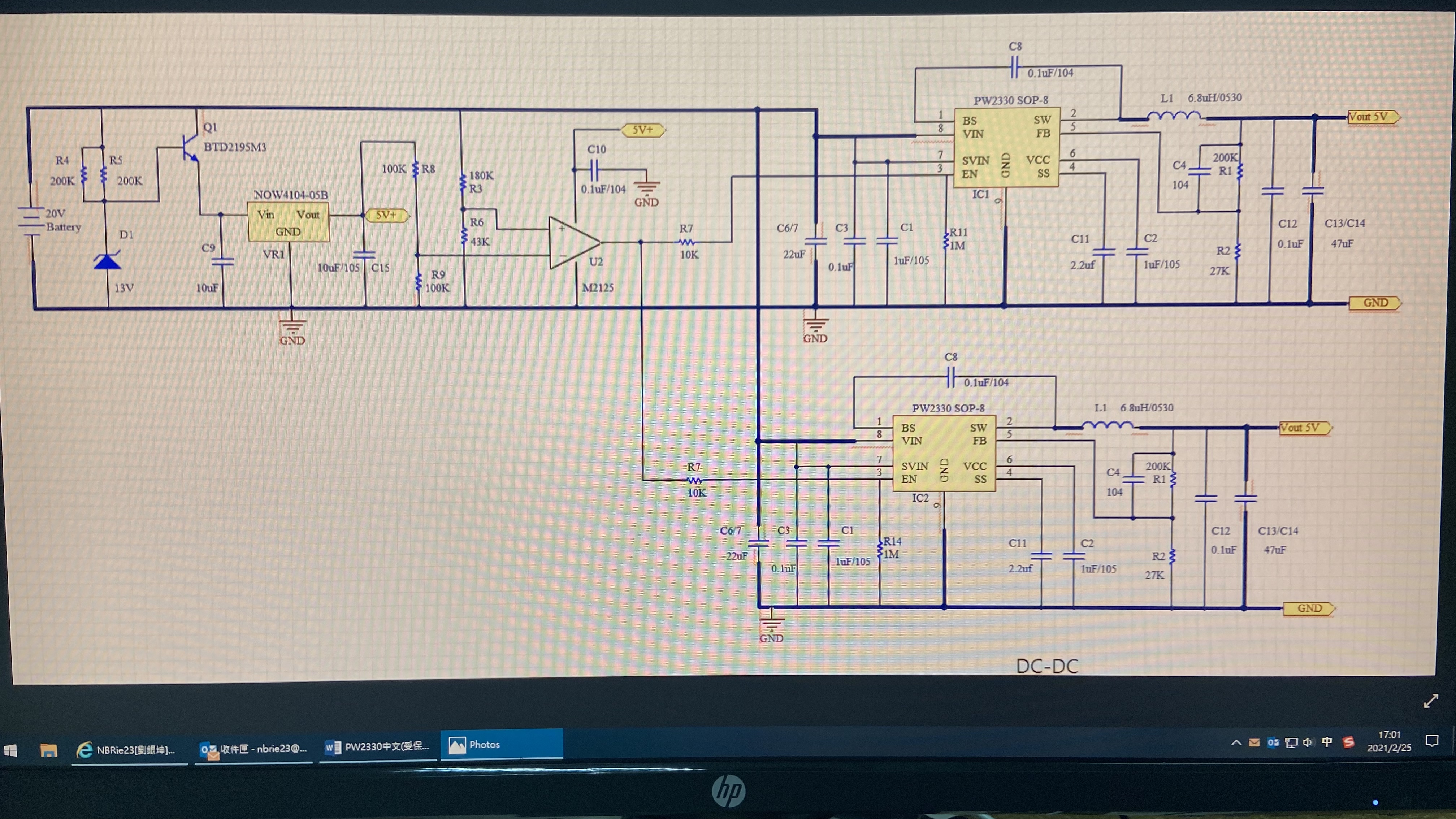

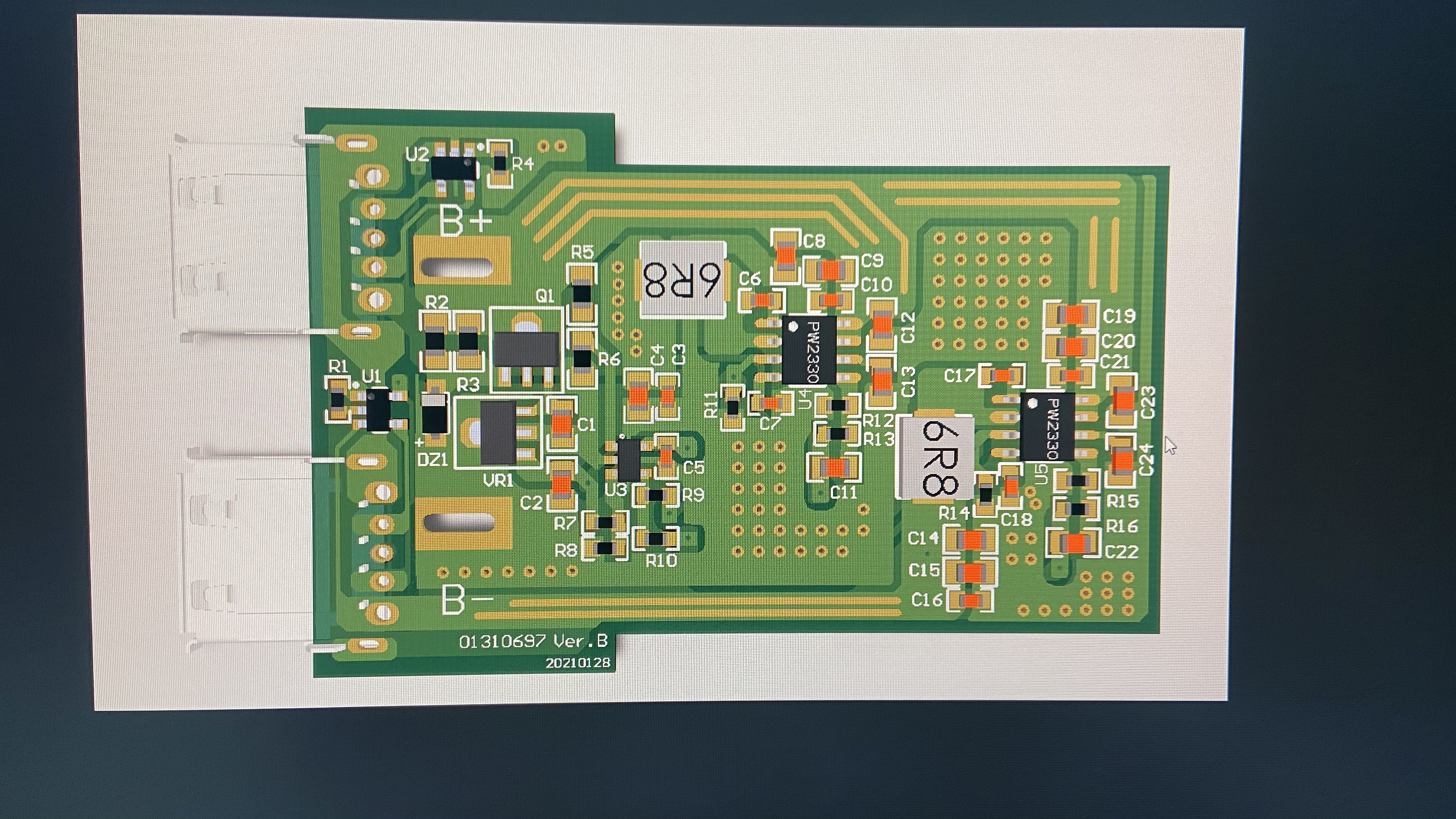

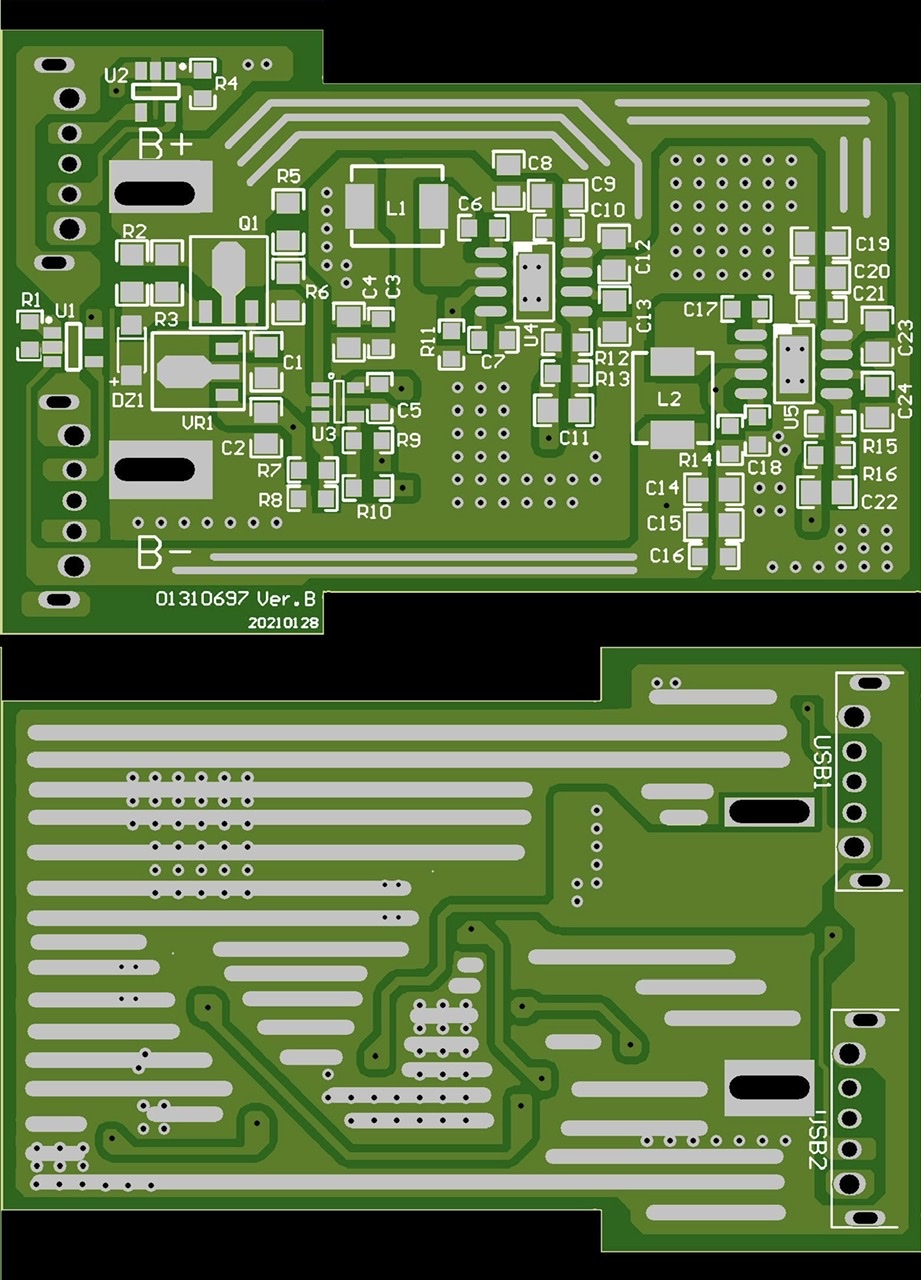

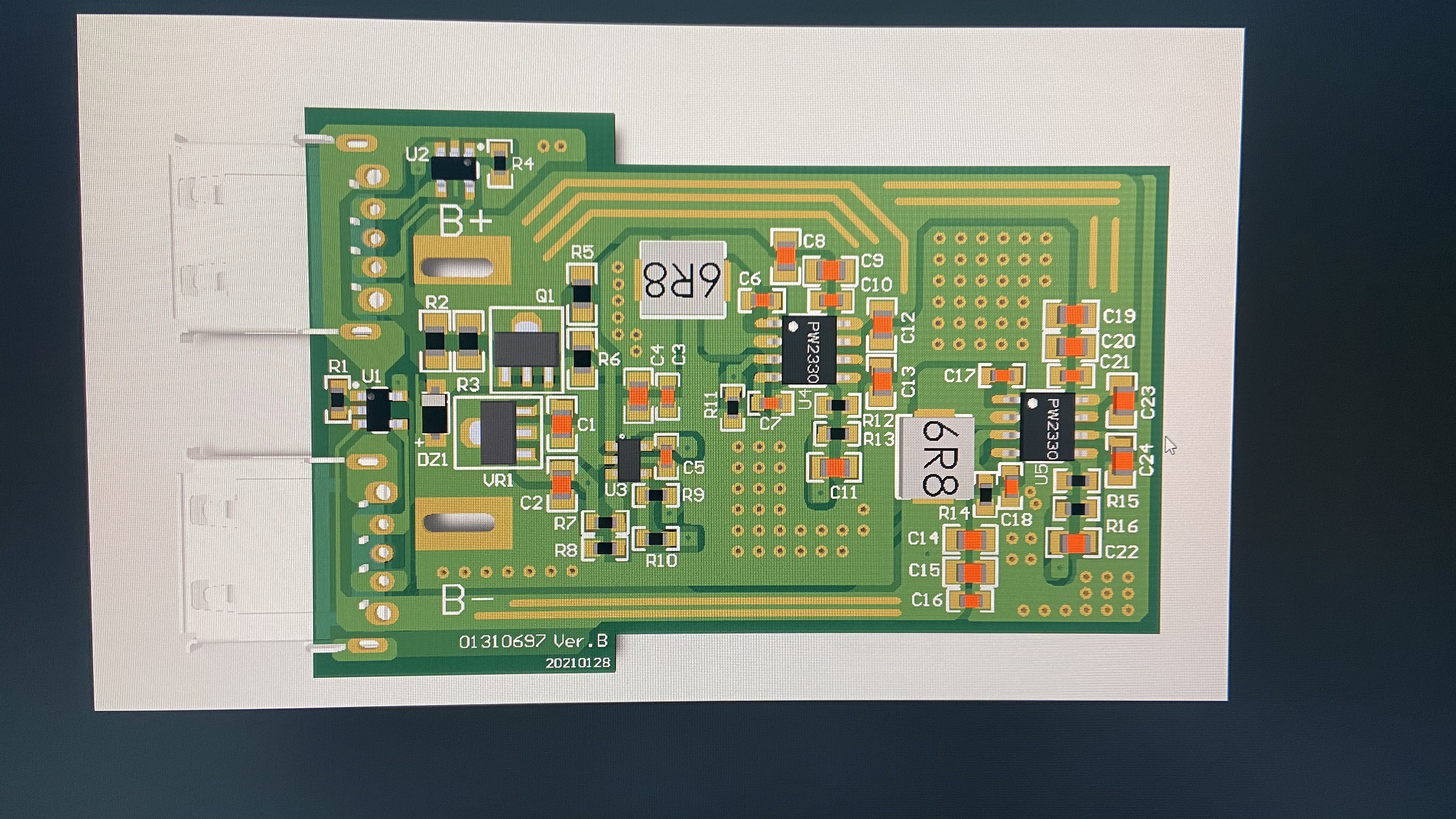

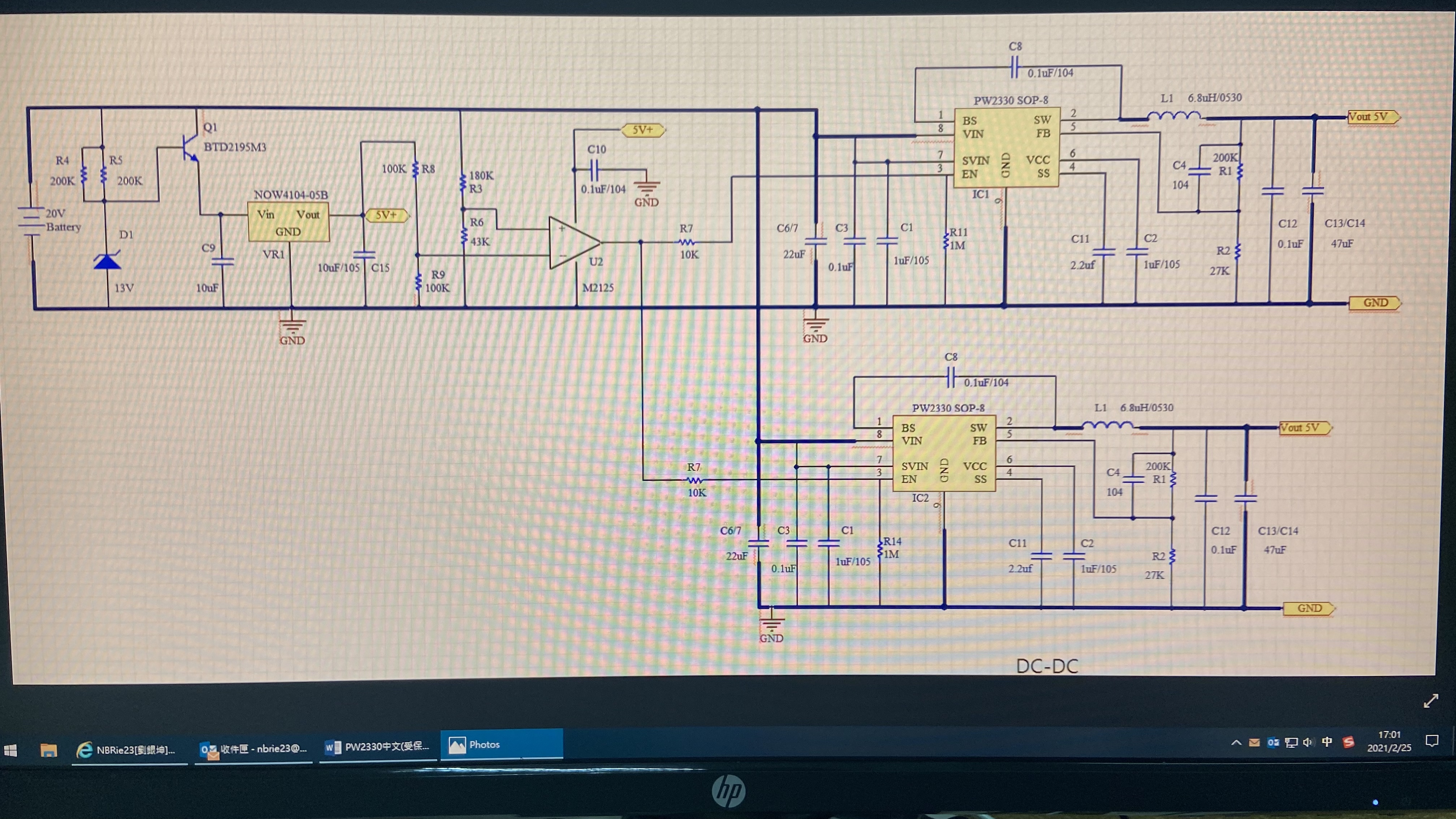

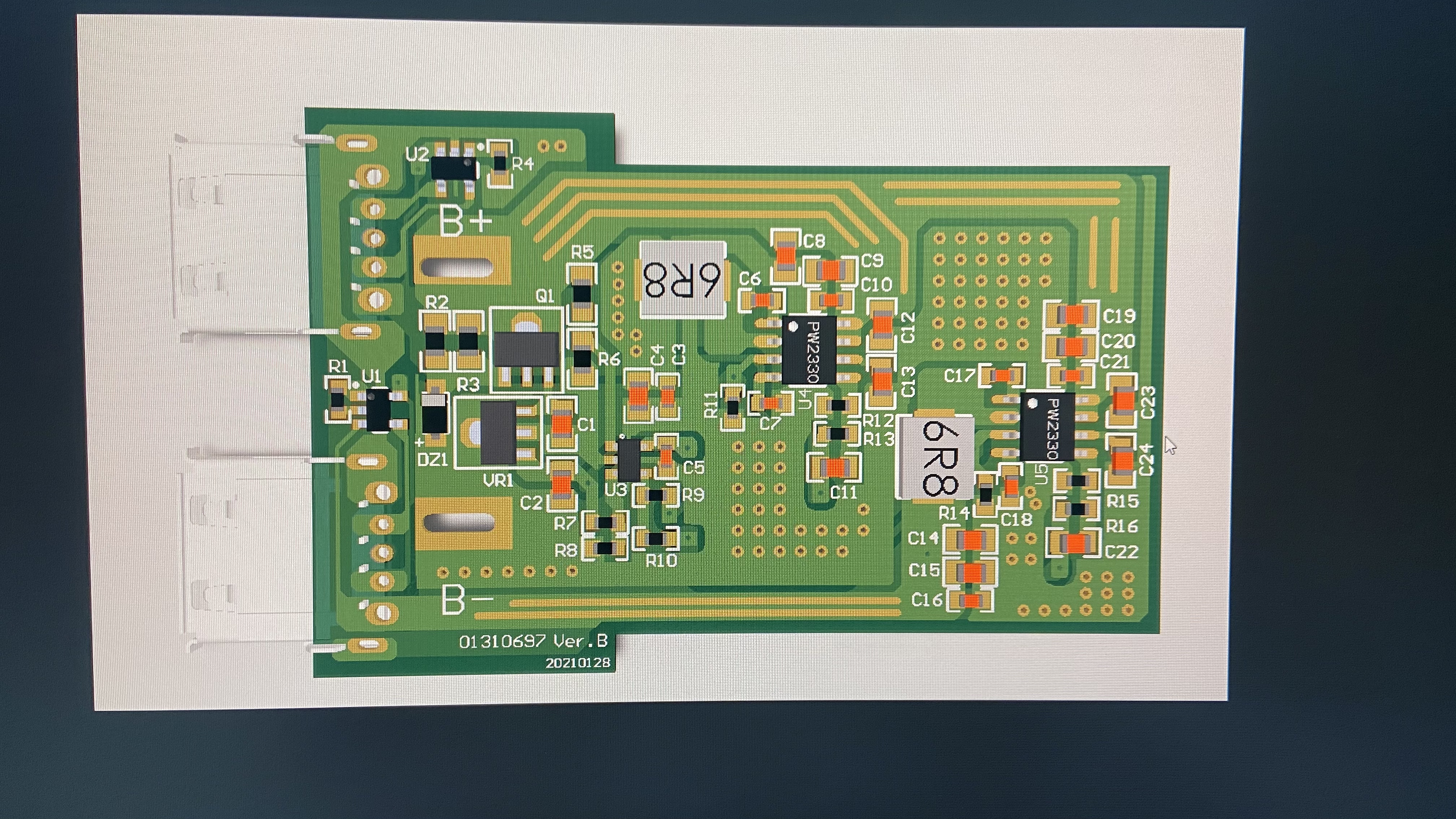

用2片PW2330制作个一个20V(锂电池包)转USB 5V输出的方案

现首版静态漏电流过大,2mA左右,在考虑怎么降下来,有好的方法吗?

还有就是PW2330 用电子负载测试最高可输出5.89A,到5.9A关闭无输出。想问下这个IC的过流保护值是6A吗?有低一点的大概3.5-4A就保护的IC推荐吗(持续输出在2.5A-3A的降压IC)?

以上 感谢!

刘 最后编辑, 2021-02-26 06:54:45
沙发
2021-02-26 15:09:49
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派

PW2330的静态电流在250uA左右,你的2MA是否整个板子的整体静态功耗吗?整体元件挺多的,能重新焊接一块板子,只保留PW2330一路焊接,进行测试输入静态功耗吗?

同时反馈旁路电容C4 0.1uF过大,一般几十pF即可。C11是软起动时间设置。

PW2205的过流保护值就是6A,PW2330是4A左右, 两款是PIN对PIN, 客户确认有没有焊接时拿错了。


板凳
2021-02-26 15:26:54 回复 #1
  • 访问次数: 10
  • 注册日期: 2020-12-30
  • 最后登录: 2021-03-03
  • 我的积分: 49
  • 门派等级: 无门派
好的,谢谢。会重新做一块纯pw2330电路做测试.另外AHHCVF的丝印是代表pw2330吗?
#3
2021-02-26 15:35:34 回复 #2
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派
我刚查了mark像PW2205的,应该是焊接错料号了
#4
2021-03-03 11:58:14
  • 访问次数: 10
  • 注册日期: 2020-12-30
  • 最后登录: 2021-03-03
  • 我的积分: 49
  • 门派等级: 无门派

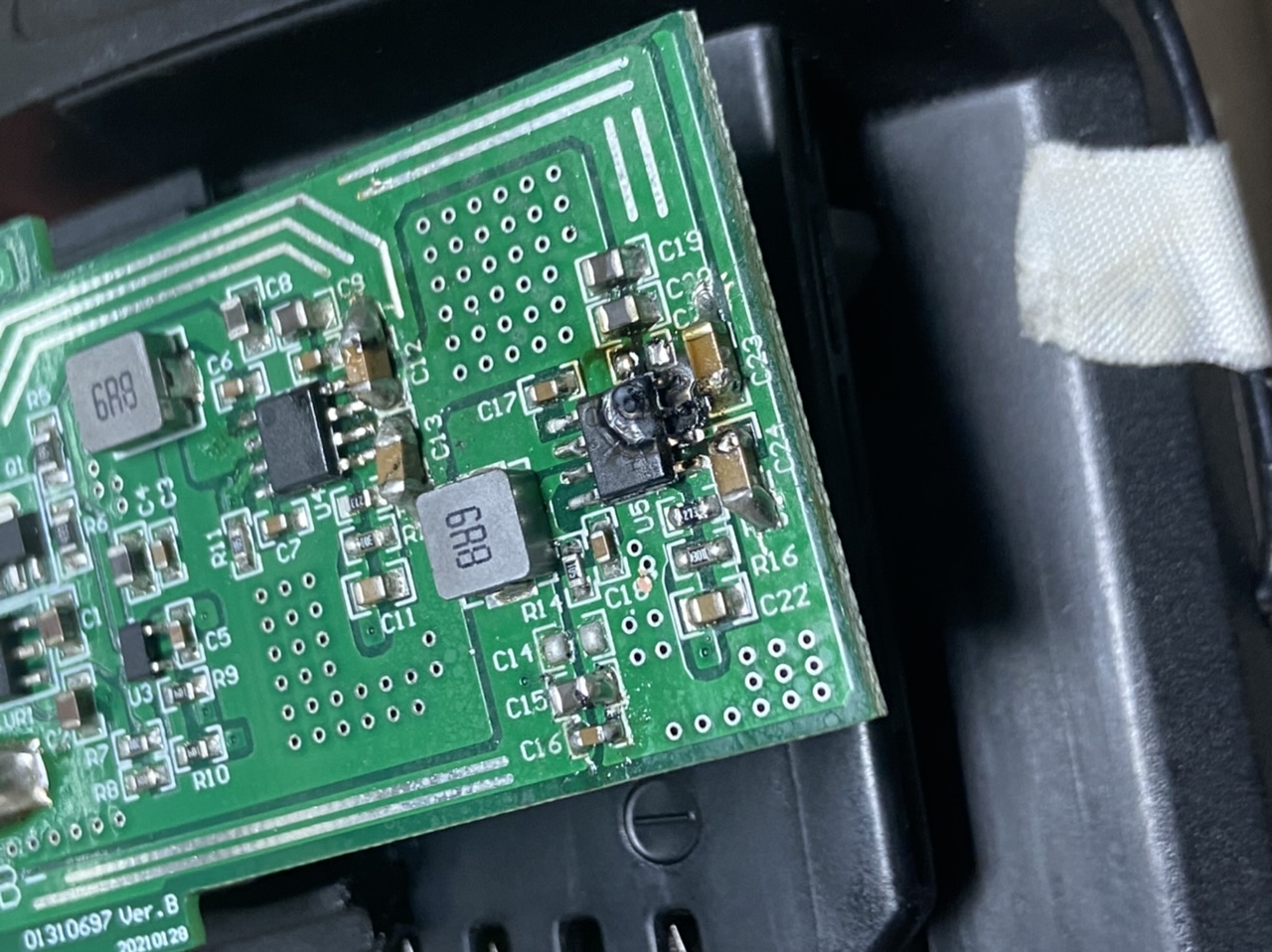

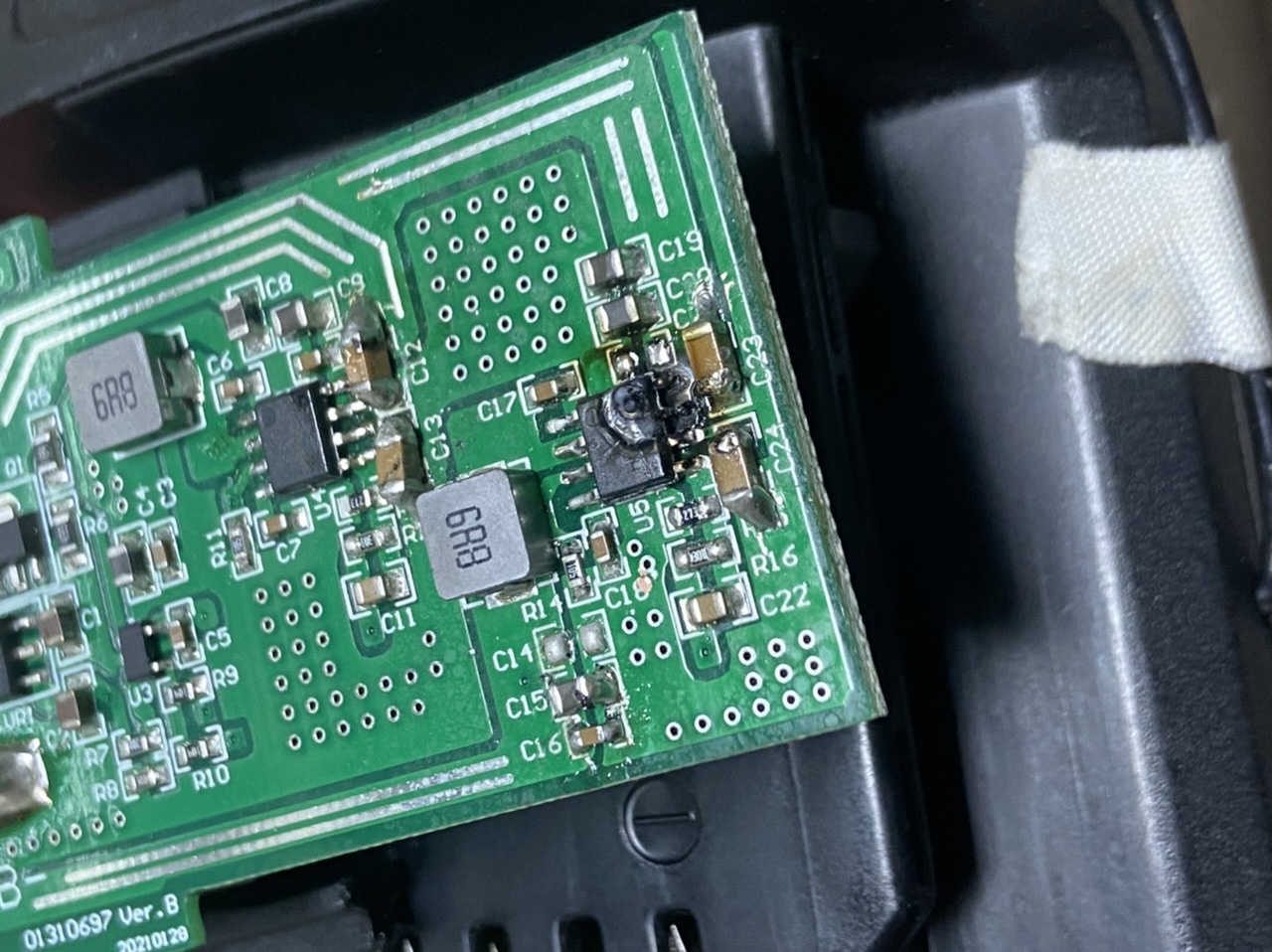

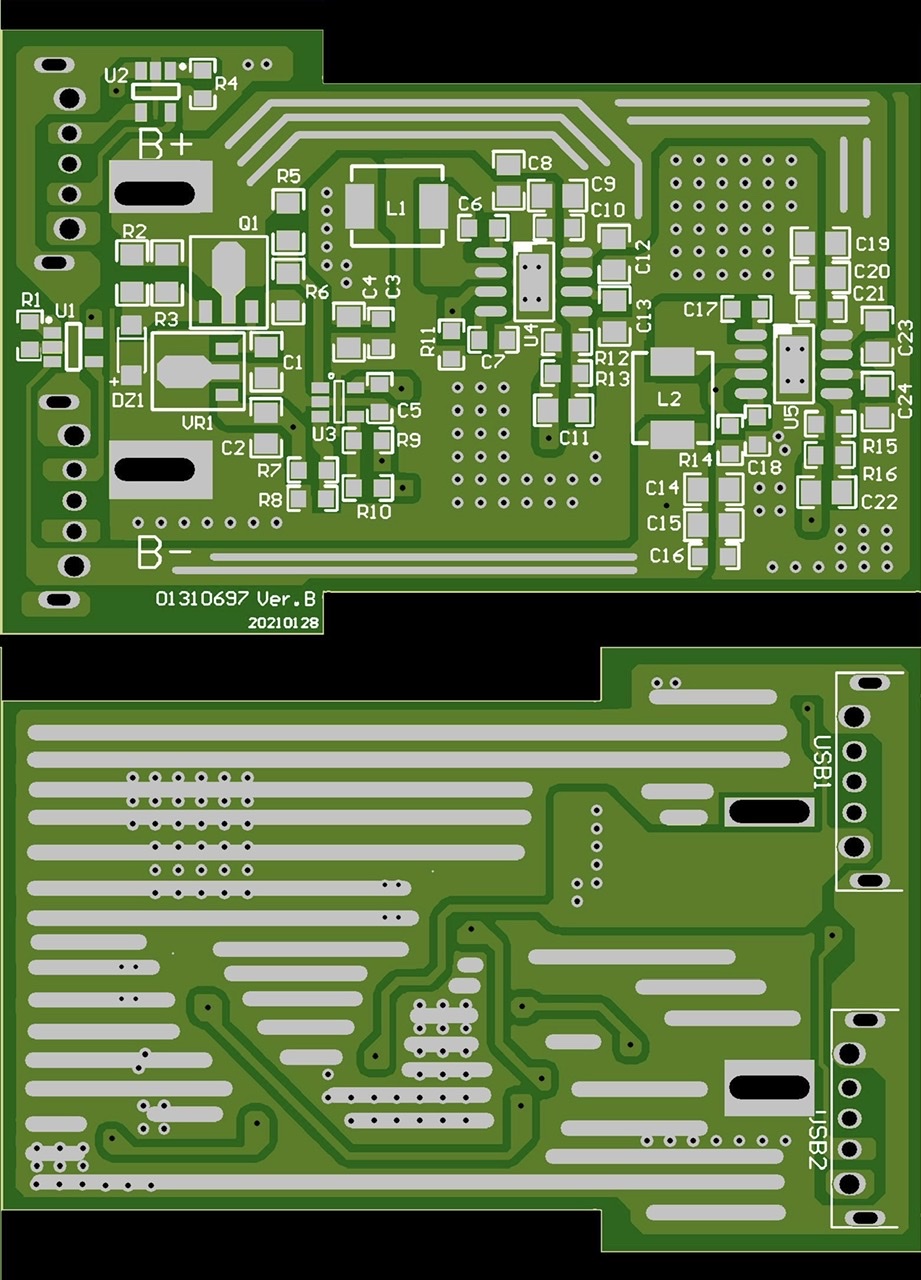

出现一个新问题,出現3快板子 PW2330燒毀(都是U5)。都是在插上電池的瞬間(隨機出現,前幾次上電OK,後面就會燒毀)。想請教下可能是哪裡的問題?Cin沒加電解電容?
  • 附件:
刘 最后编辑, 2021-03-03 15:03:30
#5
2021-03-05 14:08:11 回复 #4
平芯微杨工
  • 访问次数: 24
  • 注册日期: 2020-12-08
  • 最后登录: 2021-04-08
  • 我的积分: 171
  • 门派等级: 无门派

看你的描述,问题确实是没改用电解电容。

原因在于你上电20V会产生尖峰电压,靠陶瓷电容是无法吸收的,需要用CIN改用电解电容。这点需要示波器可以测反复上电的瞬间尖峰电压,依据所有电源的特性,20V的尖峰电压40V,50V都有可能。

如果你的20V输入是从低电压如9V先上电以后,再升到20V的话,你就可以不用电解电容。

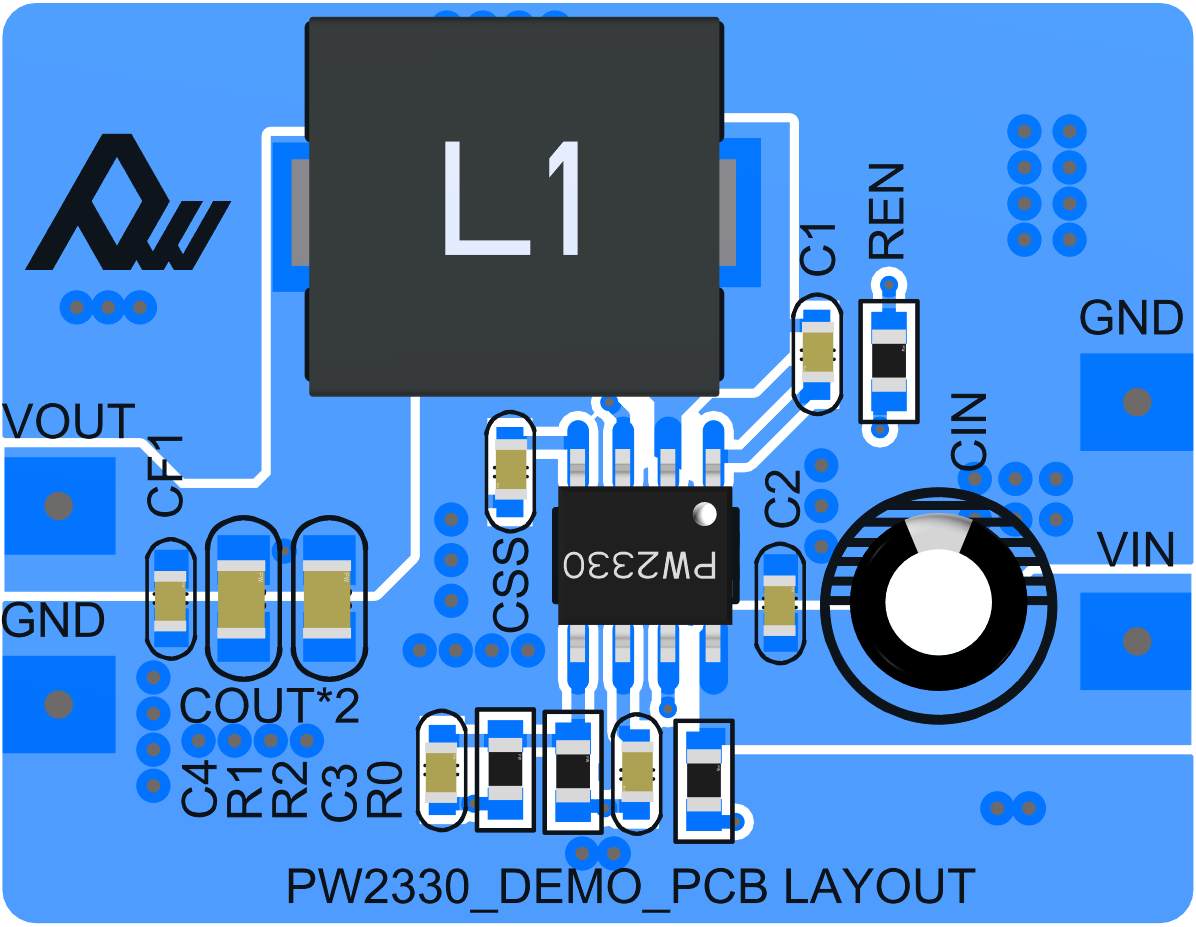

如图:

平芯微杨工 最后编辑, 2021-03-05 14:09:16
