恰巧我们有个项目也在使用PW5100这颗芯片，具体型号为 PW5100-3.3的3.3V输出版本。

我简单说一下我们使用的直观感受吧。

1、EN脚：恰如杨工所言， EN脚是关升压功能，而非关断芯片，隔绝输入与输出。当EN脚施以高电平时，5100开启升压功能；反之，EN脚施加低电平，5100关闭升压功能，输出电压约等于输入电压，类似于其他DCDC芯片的Bypass模式，不过好在损耗比较小。

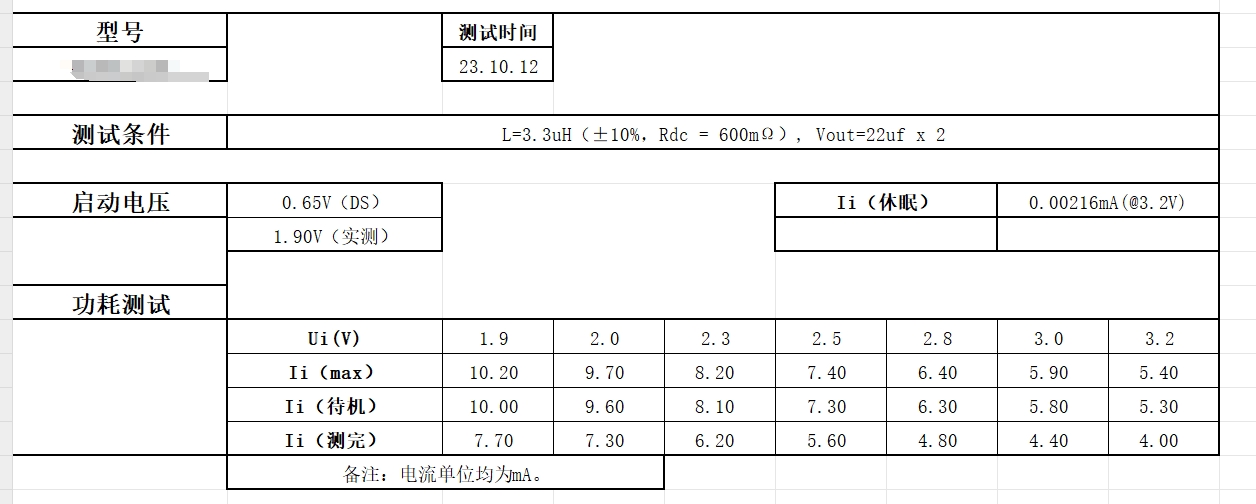

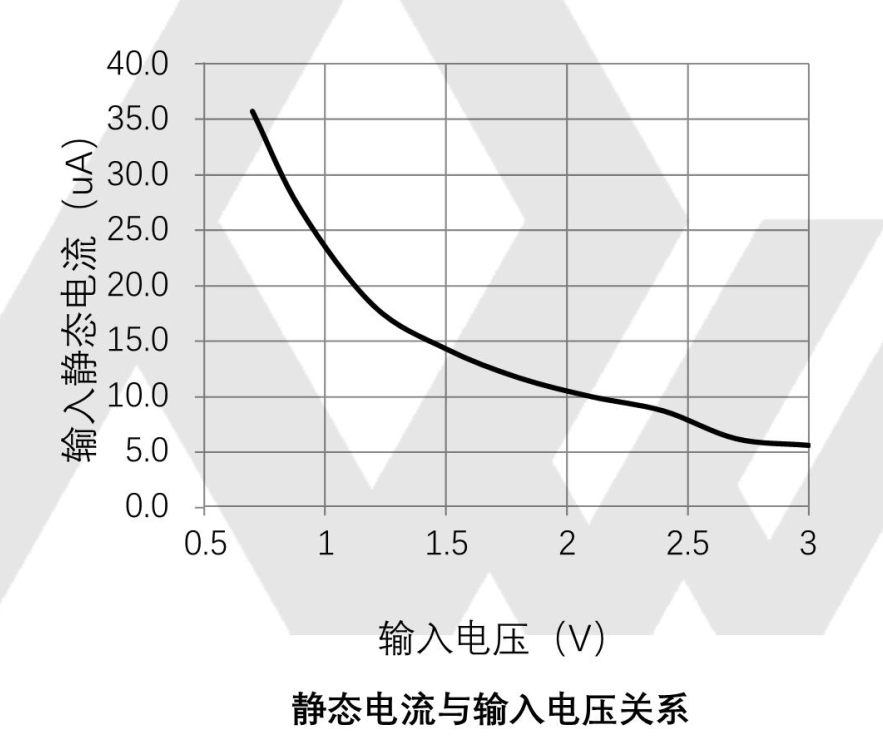

2、效率：我们项目也是一个低功耗应用产品，3.3V供电，使用的是PW5100-3.3这款芯片。该项目设备同样大部分情况下是出于低功耗睡眠状态，仅在使用时唤醒，睡眠状态下的功耗仅有几uA，正常开启时，功耗在6mA左右，当然这是由设备本身决定的。至于5100这款芯片的转换效率，我们使用的纽扣电池供电，只能说在电压充足（2.8~3.2V）的时候，效率可以达到80%以上；而当电池电压低于2.5V的时候，效率仅有60~70%，这个时候转换，设备可能需要的电流就达到10mA以上，对纽扣电池来说就不太友好了。

PS：以上纯属我们所有到的PW5100-3.3芯片的一些经验之谈，如有异议，还请陈诉。
