正常配置PW2205    输入24V  输出设定22.5V。 使能引脚配置电压2.7V,上电过程中有很大几率烧坏芯片；即使上电正常，松开输入电源正极，用正极碰触输入端，多次碰触后芯片会损坏，遇到有输出输出直接短路的、电源直接短路的、FB无输出等情况。
回贴
沙发
2024-03-01 12:17:54
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派

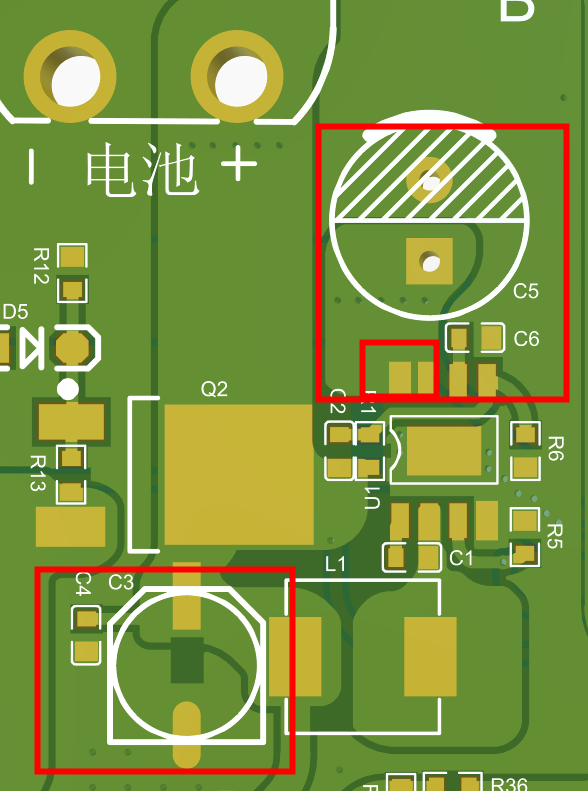

靠近输入引脚和靠近电感各加一个电解电容100uF对地，吸收瞬间开/关的尖峰电压，不然你电源的尖峰电压会高于芯片耐压。
回贴
板凳
2024-03-01 15:27:44 回复 #1
孙生
  • 访问次数: 19
  • 注册日期: 2023-09-08
  • 最后登录: 2025-08-20
  • 我的积分: 170
  • 门派等级: 无门派
输入和电容输出都有100UF电容， 同时电源输入端增加了28V TVS，依然不行，两路相同设计   一路电源正常，一路上电无输出 持续通电两分钟后芯片烧坏，很疑惑找不到具体是什么原因
回贴
#3
2024-03-02 12:14:41
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派

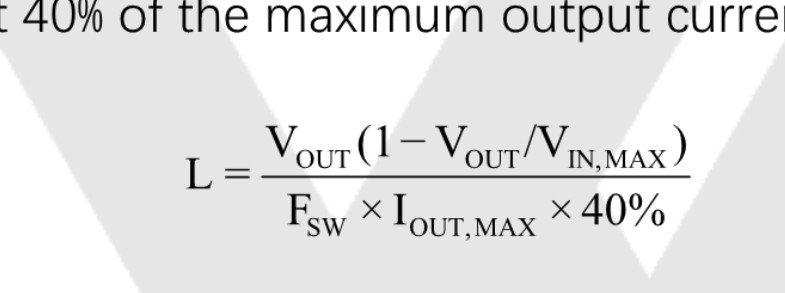

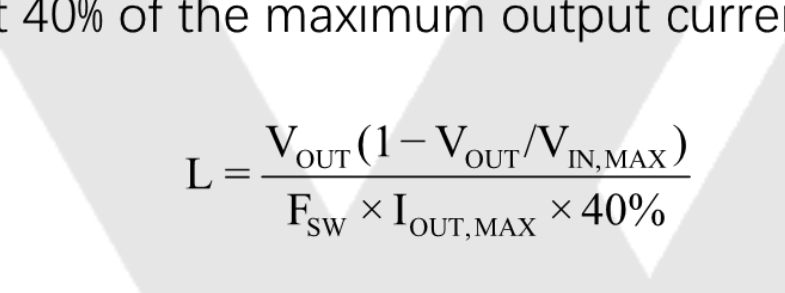

4脚不能直接接地，接0.1uF电容。 C2不焊接，8脚贴近IC加0.1uF和一个10uF，L1记得计算好电感值：Fsw是0.8，其他按公式计算。
  • 附件：
回贴
#4
2024-03-04 09:16:07
孙生
  • 访问次数: 19
  • 注册日期: 2023-09-08
  • 最后登录: 2025-08-20
  • 我的积分: 170
  • 门派等级: 无门派
OK 重新调整后再测试下看看
回贴
