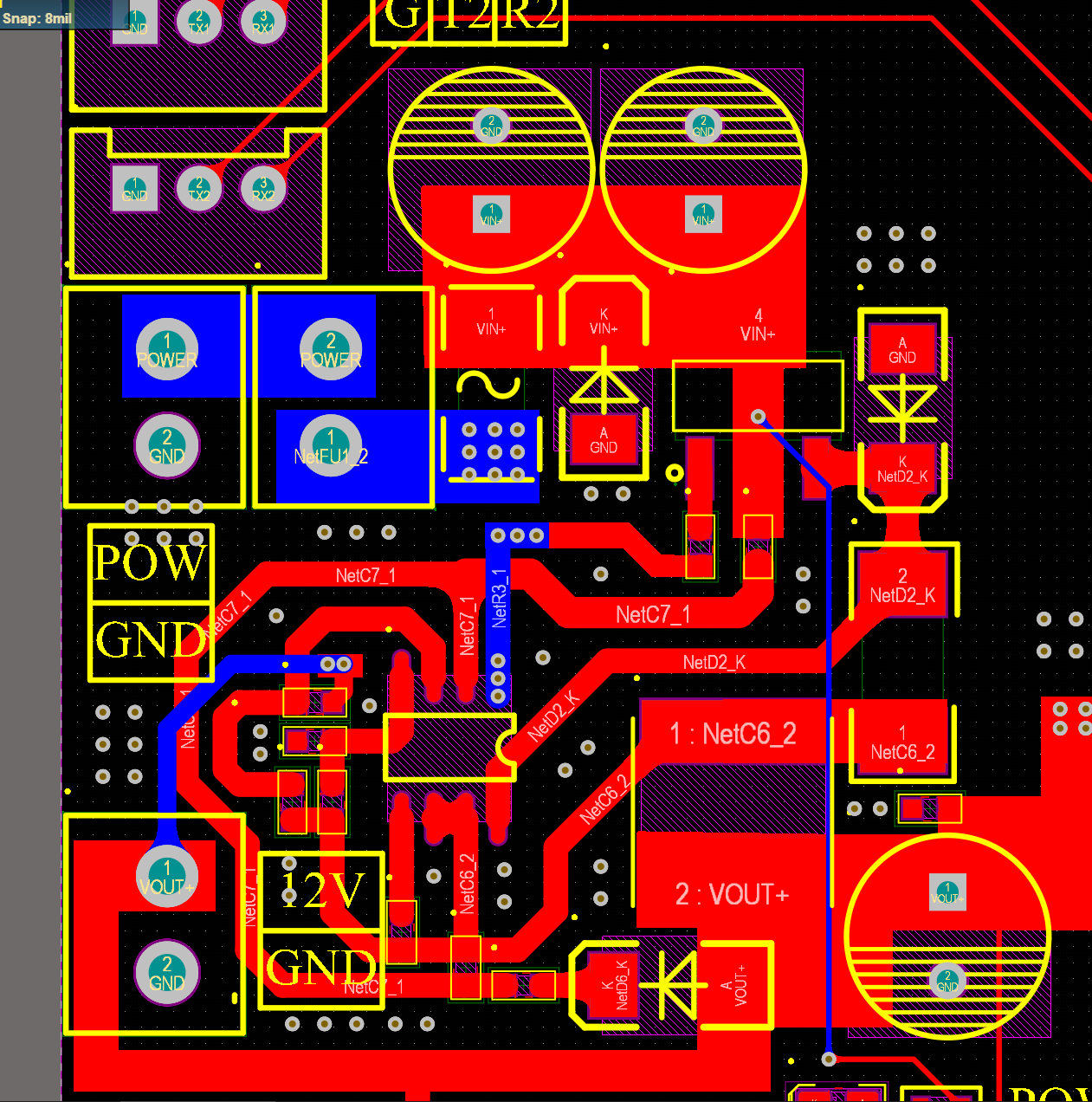

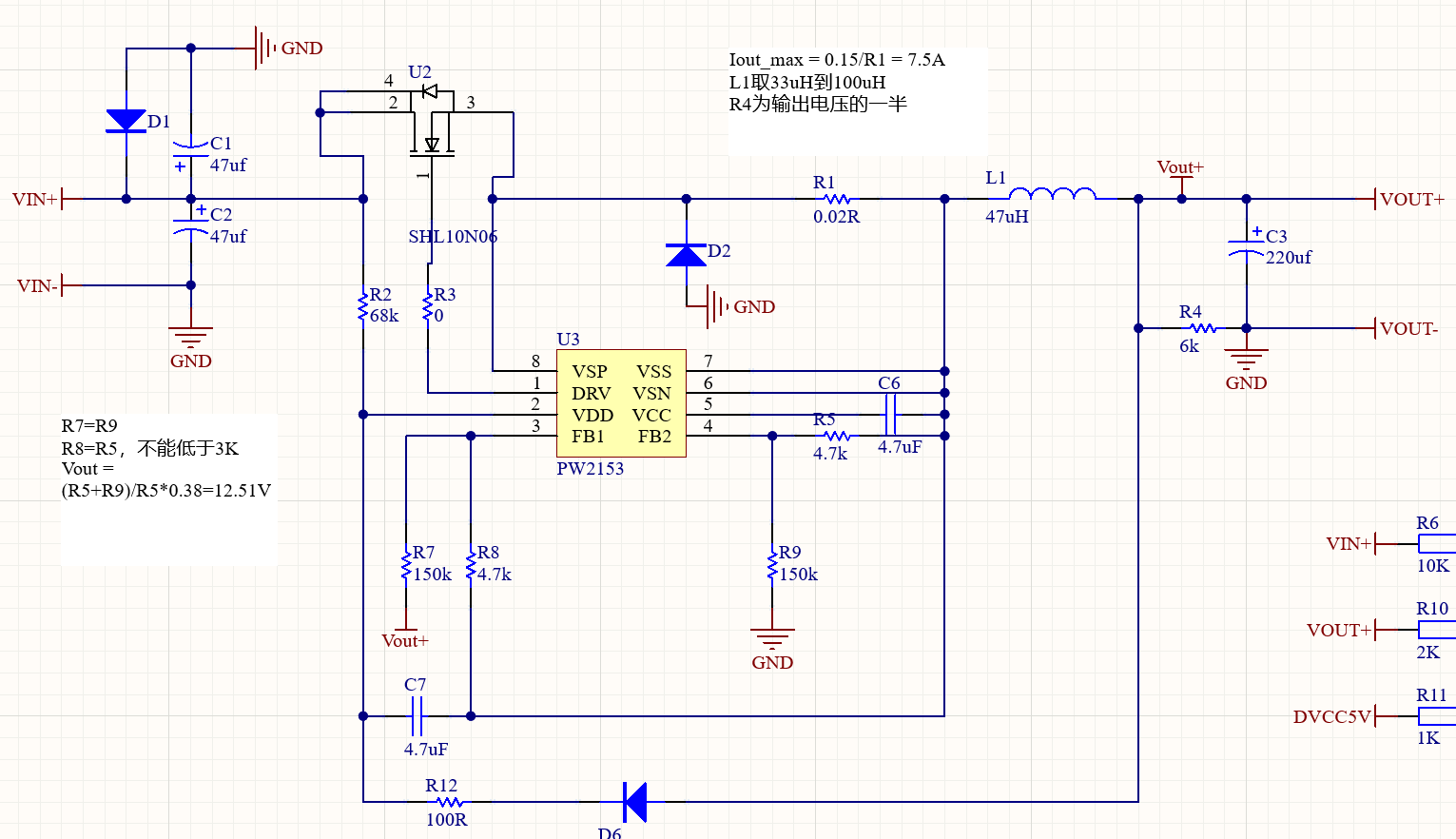

目前现象为输入多少输出多少。电路原理图和PCB如下。
|
王辉
|

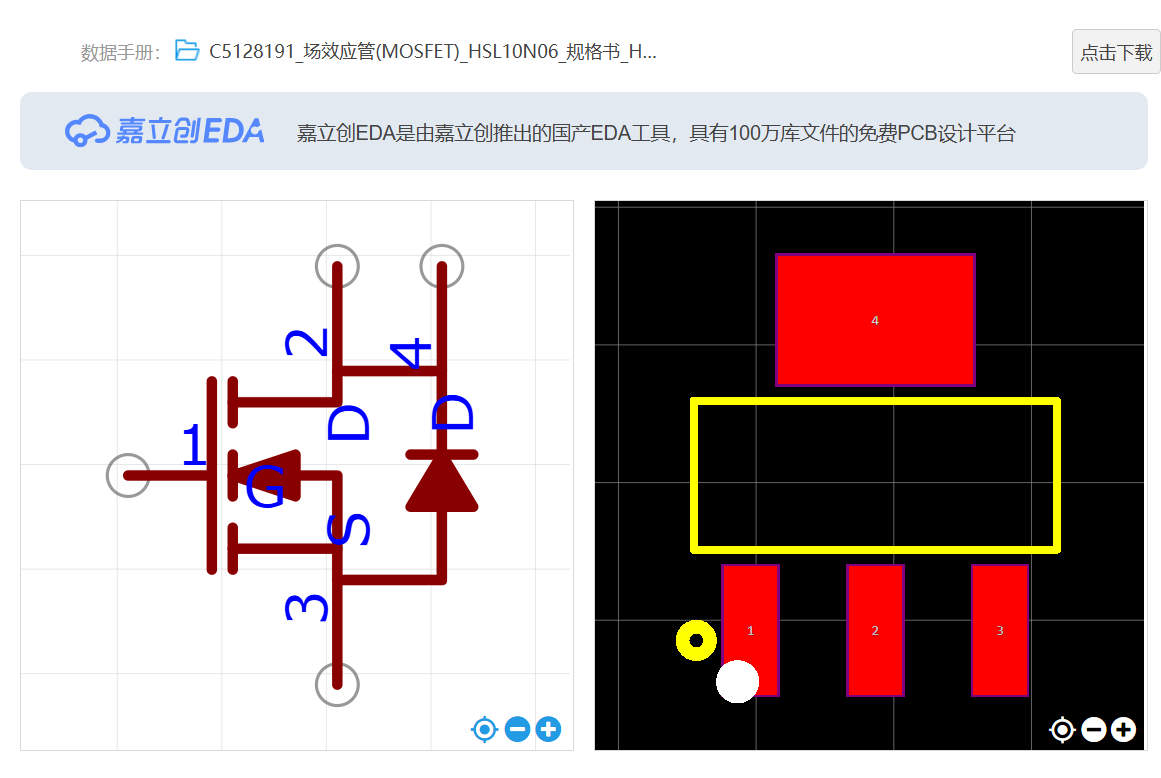

MOS管选用HSL10N06。
|
平芯微杨工
|

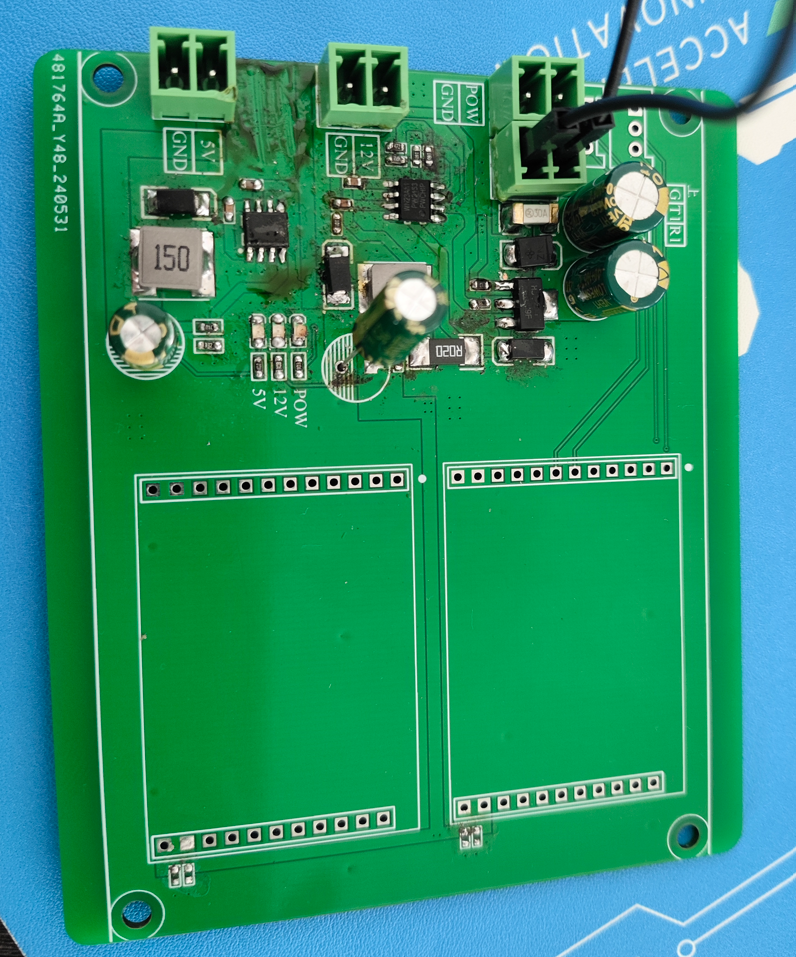

PCB实物拍照，PCB文件（压缩包上传）
|
平芯微杨工
|
图片没看到明细的异常，可能跟你外围焊接元件有关系：1，R2和R12要用1206封装, 注意R12用76R2，输入50V，，7.5A用这个MOS也是不合适，MOS规格书写的ID电流，不是工作电流，如果你看规格书的ID电流的话，需要选择30A-50A的，如50N06等等，MOS的开启电压在1~3V，结电容Ciss＜2200pF,功率大了要注意MOS散热，可以选用TO220封装加散热片3，D2选择100V的SS20100，D6选择SS1100，记得耐压100V的4，R4也记得是6K，按输出电压除以2算的，不能其他值目前看IC已经坏了，重新换个，再检查下以上信息
|
