PW2902,50v转24V原理图
2024-07-19 10:46:40
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派

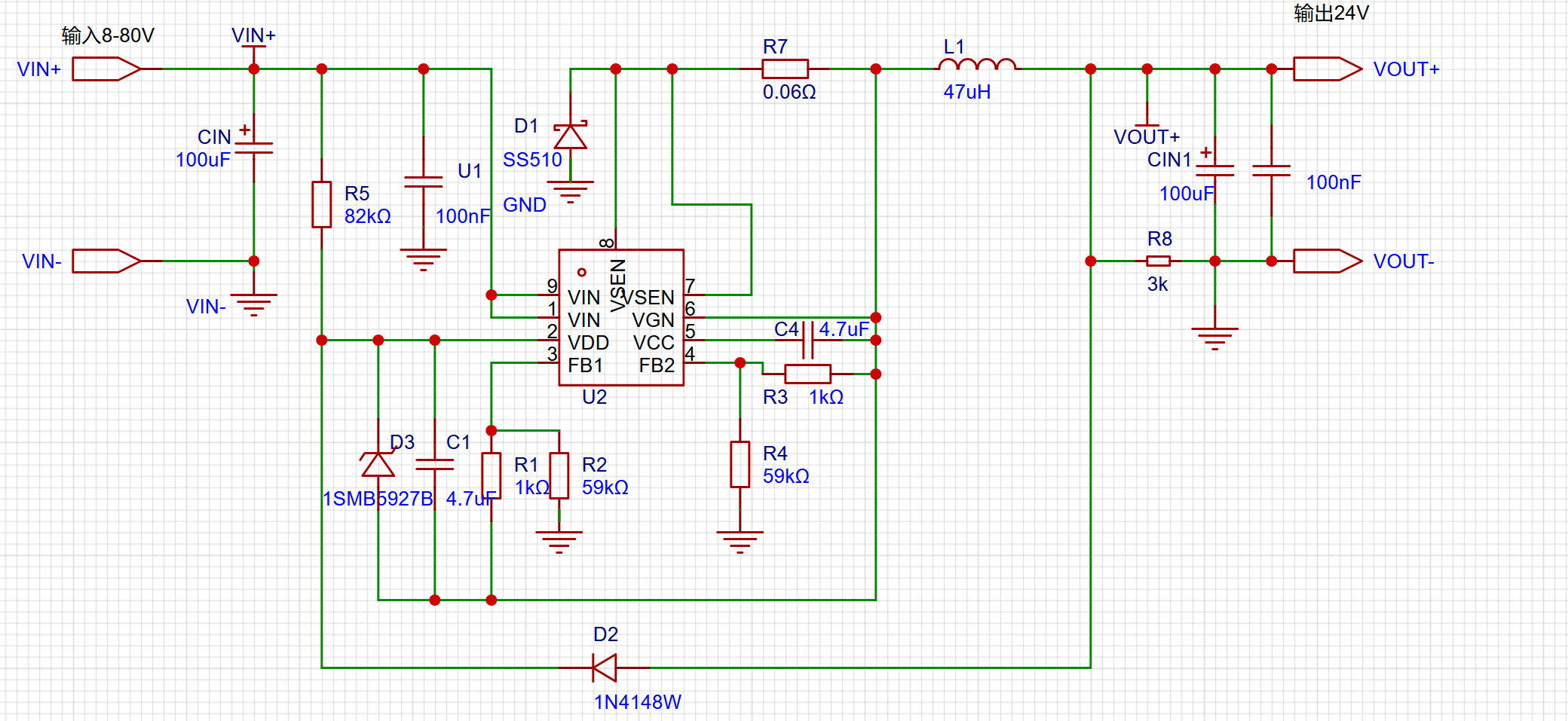

杨工你好，可以原理图文件吗？有些器件我找不到。
回贴
沙发
2024-07-19 16:13:32
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派

https://www.pwchip.com/product/PW2902A-415.html

直接按规格书下载，里面有电路图

回贴
板凳
2024-07-19 16:22:54
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派

我用的PW2092行吗？

回贴
#3
2024-07-20 18:13:43
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派
R1,R2 1K太低，要3K起， D2用SS110， D2和2脚中间串个280Ω电阻，1206封装的，R8用12K，CIN1用220uf至470uF，D3用15V稳压管，R5用68K
回贴
#4
2024-07-22 16:30:51
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派
杨工，要通过200A（瞬时电流）的大电流该怎么画？
回贴
#5
2024-07-22 17:33:32
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派
杨工，上面这个PCB的没事了，谢谢你，我修改下原理图再请你帮我检查下原理图，谢谢谢谢。
回贴
#6
2024-07-23 09:45:44
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派

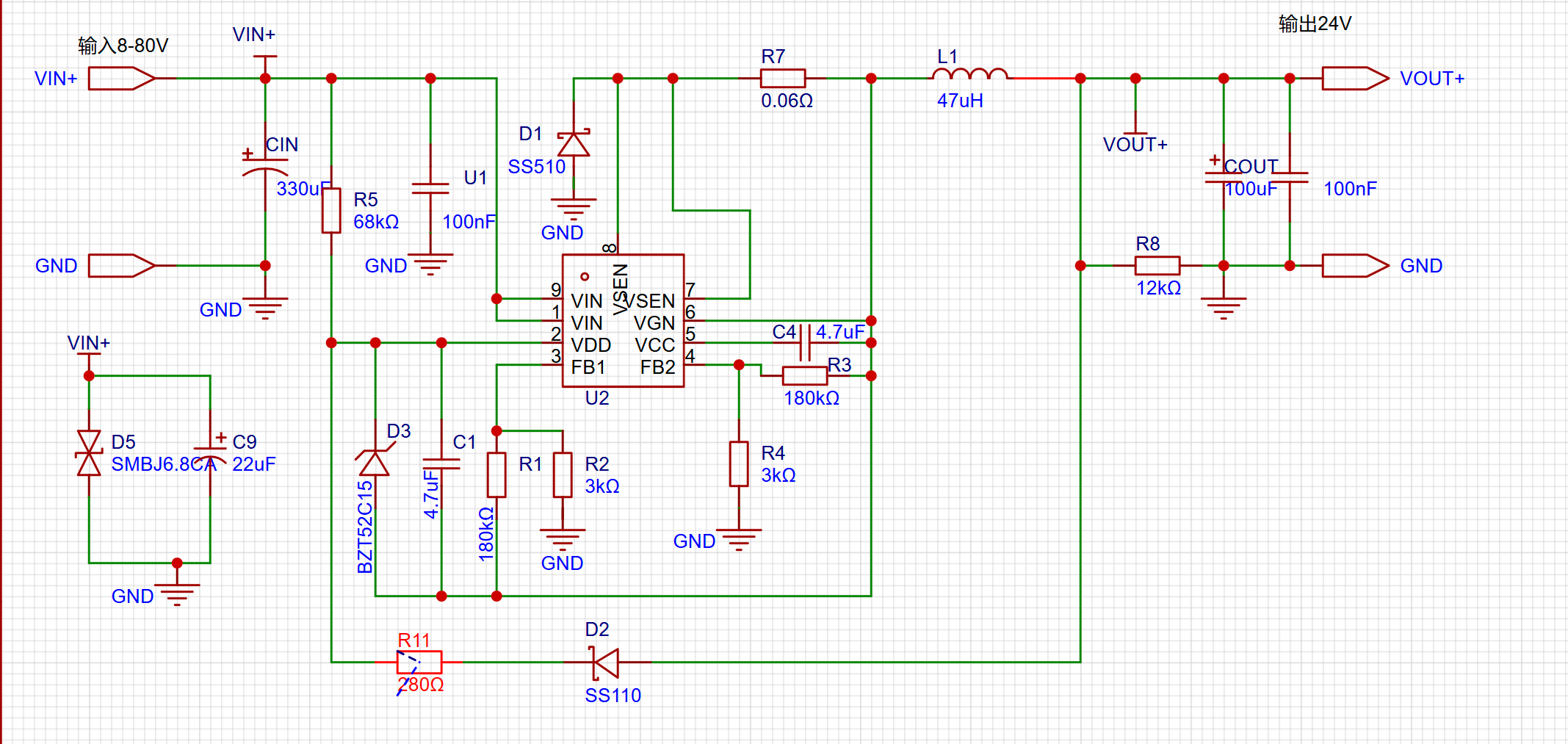

杨工，这个可以吗？

回贴
#7
2024-07-23 10:15:24
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派
电路图可以，，要通过200A（瞬时电流）的大电流不支持
回贴
#8
2024-07-31 09:03:11
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派

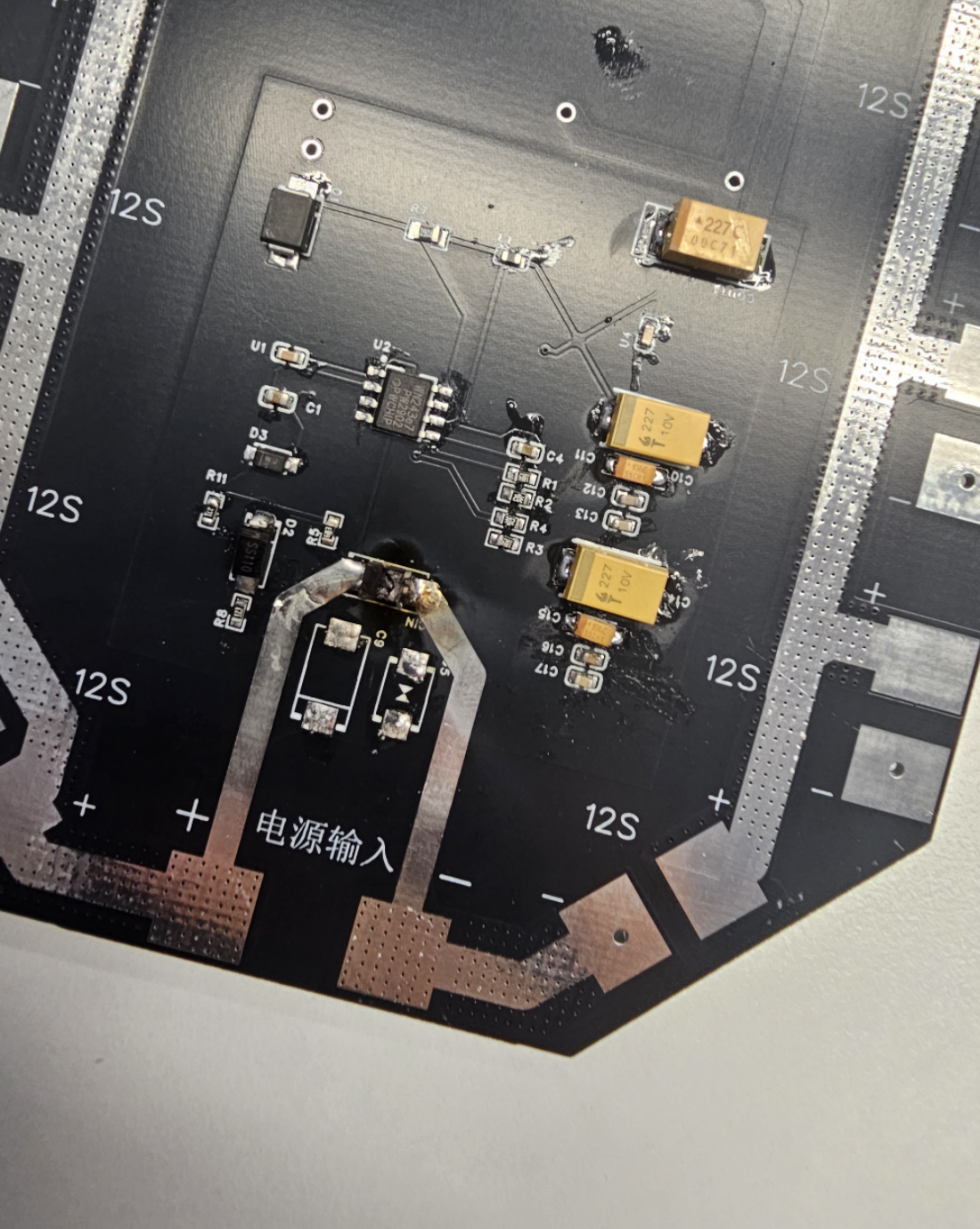

你好，杨工，弄完后这个烧了是什么原因？
  • 附件：
回贴
#9
2024-07-31 09:04:16
小王
  • 访问次数: 10
  • 注册日期: 2024-07-18
  • 最后登录: 2024-07-31
  • 我的积分: 65
  • 门派等级: 无门派
这是CIN
回贴
#10
2024-07-31 13:13:31
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派
你这个PCB属于学徒级别，PCB不是连接就可以的，具体没办法详细说，自行根据链接要求重新画：https://www.pwchip.com/product/PW2902-76.html，通电电解电容就必须电解电容，钽电容陶瓷电容都不能代替电解电容
