PW2153芯片那个引脚可以作为使能脚,通过外部信号控制PW2153开启和关闭?
2021-05-21 15:03:19
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派
你好!现在准备采用贵司PW2153芯片,请问可以使用那个引脚作为使能脚,通过外部信号控制PW2153开启和关闭?谢谢回复!
沙发
2021-05-21 17:27:46
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派
只能通过VDD引脚拉低关闭
板凳
2021-05-21 18:08:59
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

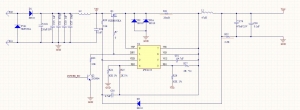

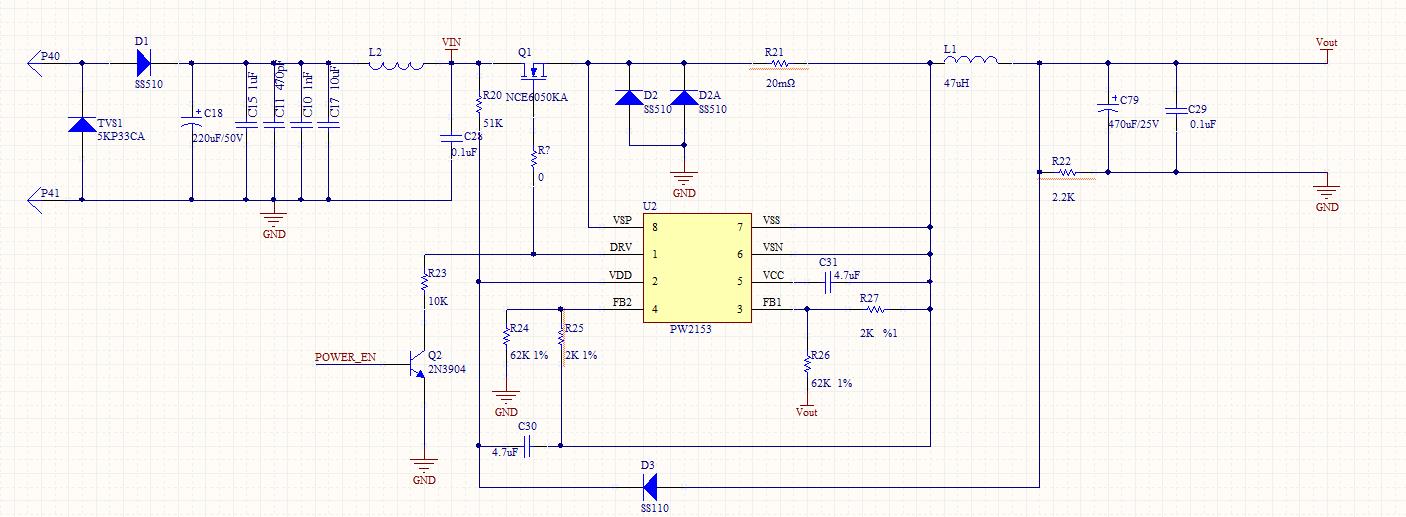

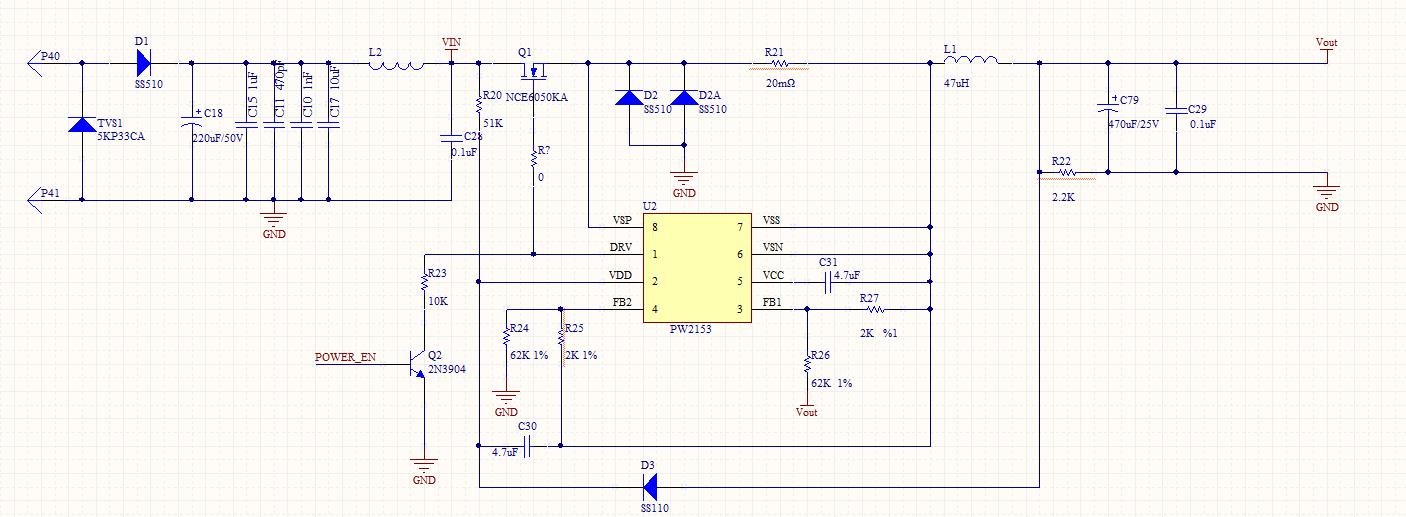

杨工,你好!1、通过外部将DRV引脚拉低(GND),实际测试可以控制PW2153的关断,请问采用DRV引脚拉低控制PW2153芯片这样也可以吗?原理图见附件。2、现在使用是输入电压DC24V-DC48V,输出12V,5A,请问续流二极管和电感选多大,烦请推荐国产型号规格的续流二极管和电感。谢谢回复!

  • 附件:
#3
2021-05-22 10:02:52
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派

DRV引脚不可以的。

MOS管的话用100V30A左右的,MOS的开启电压在1~3V,结电容Ciss<2200pF。功率大了要注意MOS散热,可以选用TO220封装加散热片。

续流二极管:SS2060,分压电阻组合推荐:4.99K和154.7K, 假负载电阻推荐6K,输出电容600uF左右

电感没有固定型号可以,推荐铁硅铝环形电感-47UH, 1mm货以上线径吧。散热好。淘宝或者找电感厂家问就知道,没有具体型号提供。



#4
2021-05-22 14:42:13
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

杨工,你好!谢谢你的解答,由于产品体积要求较小:1、预计分压电阻采用5K和150K(0603);2、电感采用一体成体电感33uH,饱和电流6A,设计最大电流5A;3、buck电路mos管后面续流二极管SS510,是否可以只用一个正向电流过8A的肖特基二极管(SMC);4、如果DRV不可以控制,控制VDD烦请推荐一下控制电路的接线图,谢谢!

#5
2021-06-15 11:49:19
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

杨工,你好!采用上面原理图打样PCB板测试,发现mos管和电感温升最高,请问有没有好的建议或改善措施,谢谢回复!

#6
2021-06-15 23:02:26 回复 #5
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派

温度问题:

1是电路问题, 判断方法:计算电路效率是否符合规格书,相差不大。

2是外围元件选配问题:MOS管和电感都是功率电路器件, MOS的RDS越低温度也低, 电感的阻抗越低也是。

#7
2021-08-05 10:00:02
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

杨工:

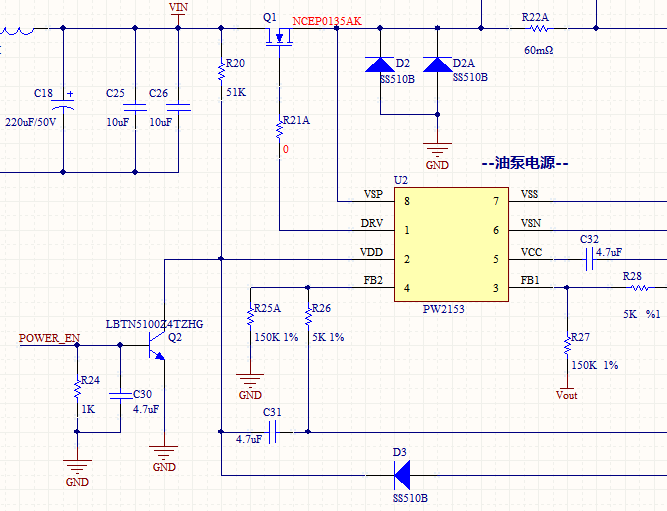

    你好!现在发现采用单片机IO口控制三极管,然后控制PW2153的VDD引脚,不能关断PW2153输出,并且造成三极管短路,烦请帮忙看看是什么原因,谢谢! f_eb210fef9b8f30d3781db467fd382f34&t=png

#8
2021-08-06 11:05:50 回复 #7
admin
  • 访问次数: 3078
  • 注册日期: 2020-07-08
  • 最后登录: 2026-07-31
  • 我的积分: 15797
  • 门派等级: 无门派
不能使用三极管, 需要用MOS, MOS的耐压要大于输入电压,其他目前没问题


#9
2021-08-25 16:58:56
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

    杨工:

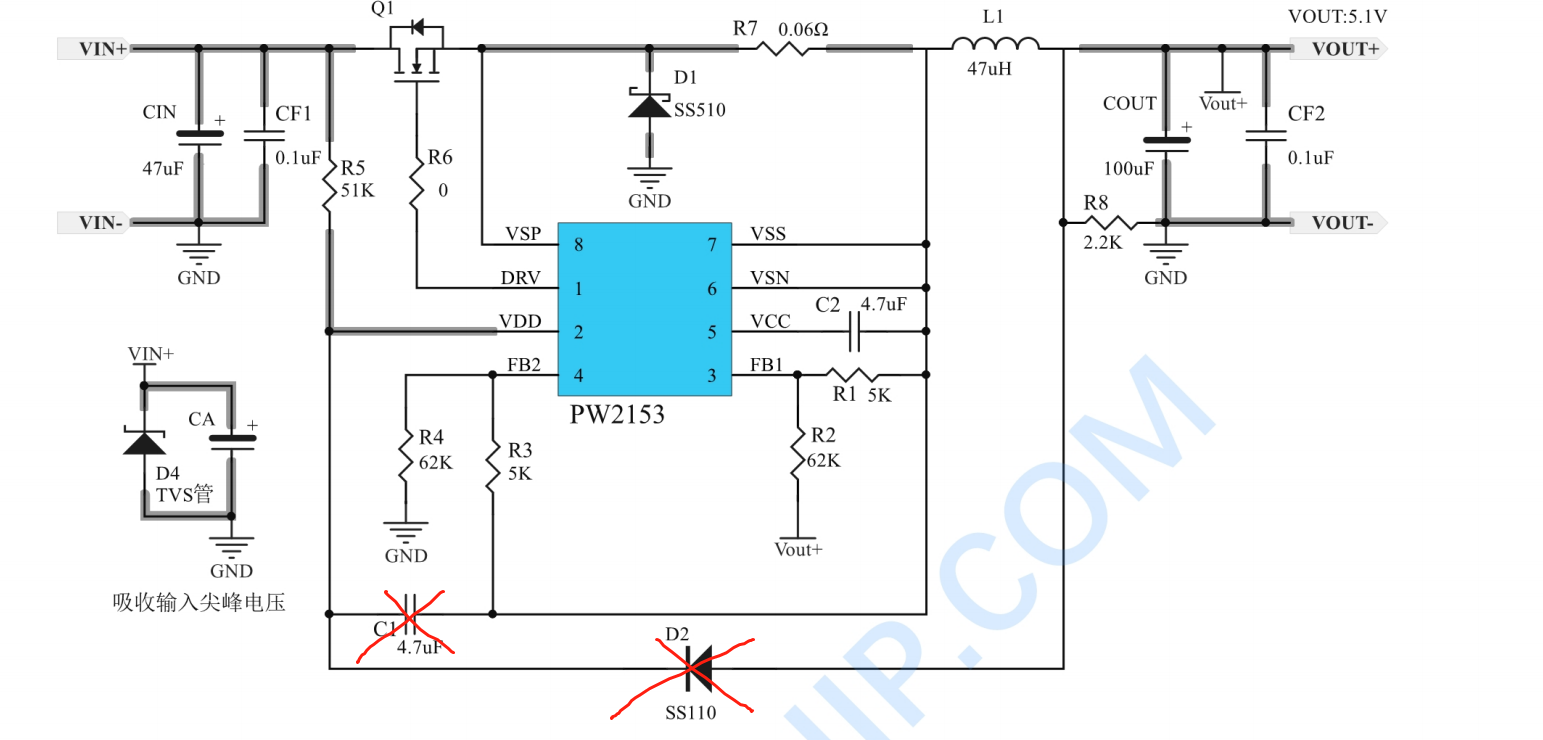

          你好!请问这个原理图中的C1和D2是否可以取消,如果不能取消他们在电路中取到什么作用呢? f_e95aab54d9456a4280f61d6ff908efc5&t=png


#10
2021-08-31 18:11:47
平芯微杨工
  • 访问次数: 291
  • 注册日期: 2020-12-08
  • 最后登录: 2024-08-02
  • 我的积分: 3619
  • 门派等级: 无门派
不能取消
#11
2021-11-03 12:05:25
余泽辉
  • 访问次数: 9
  • 注册日期: 2021-05-21
  • 最后登录: 2021-12-01
  • 我的积分: 145
  • 门派等级: 无门派

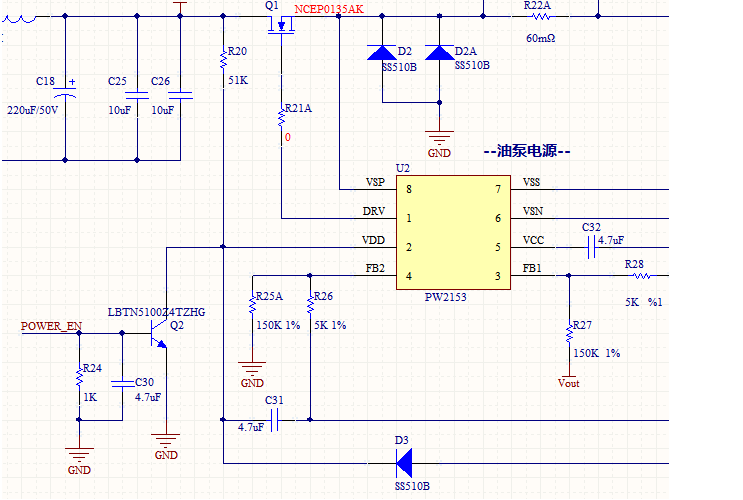

杨工,你好!下面的电路原理,空载测试外部的过压和欠压保护可以正常工作,但是加0.1A负载后,过压和欠压保护局不能正常工作,请问这是什么原因,谢谢回复。



f_763259b112f841176ec4c929a35a1e60&t=png

#12
2022-10-28 16:40:42 回复 #11
小飞龙
  • 访问次数: 9
  • 注册日期: 2022-10-15
  • 最后登录: 2024-08-22
  • 我的积分: 125
  • 门派等级: 无门派
原帖由 余泽辉 于 2021-11-03 12:05:25 发表

杨工,你好!下面的电路原理,空载测试外部的过压和欠压保护可以正常工作,但是加0.1A负载后,过压和欠压保护局不能正常工作,请问这是什么原因,谢谢回复。



f_763259b112f841176ec4c929a35a1e60&t=png


这个图,D3,ss510b是从电源输出来的,三极管导通时,相当于直接把输出短路了,肯定会烧三极管。应该再增加一个电阻,限制电流吧。
