PW2153自己画的板带载能力弱
2021-06-11 17:46:29
叶选华
  • 访问次数: 6
  • 注册日期: 2021-06-11
  • 最后登录: 2021-07-05
  • 我的积分: 60
  • 门派等级: 无门派

问题描述:

1、输入电压30V,输出5.09到5.11之间波动;

2、带1k电阻,输出电压降至3v左右;

3、输入电压降到24V,输出也随之下降到4.6V。测量VFB由0.38降到0.27


附件有PCB图,左上角是2153降压部分

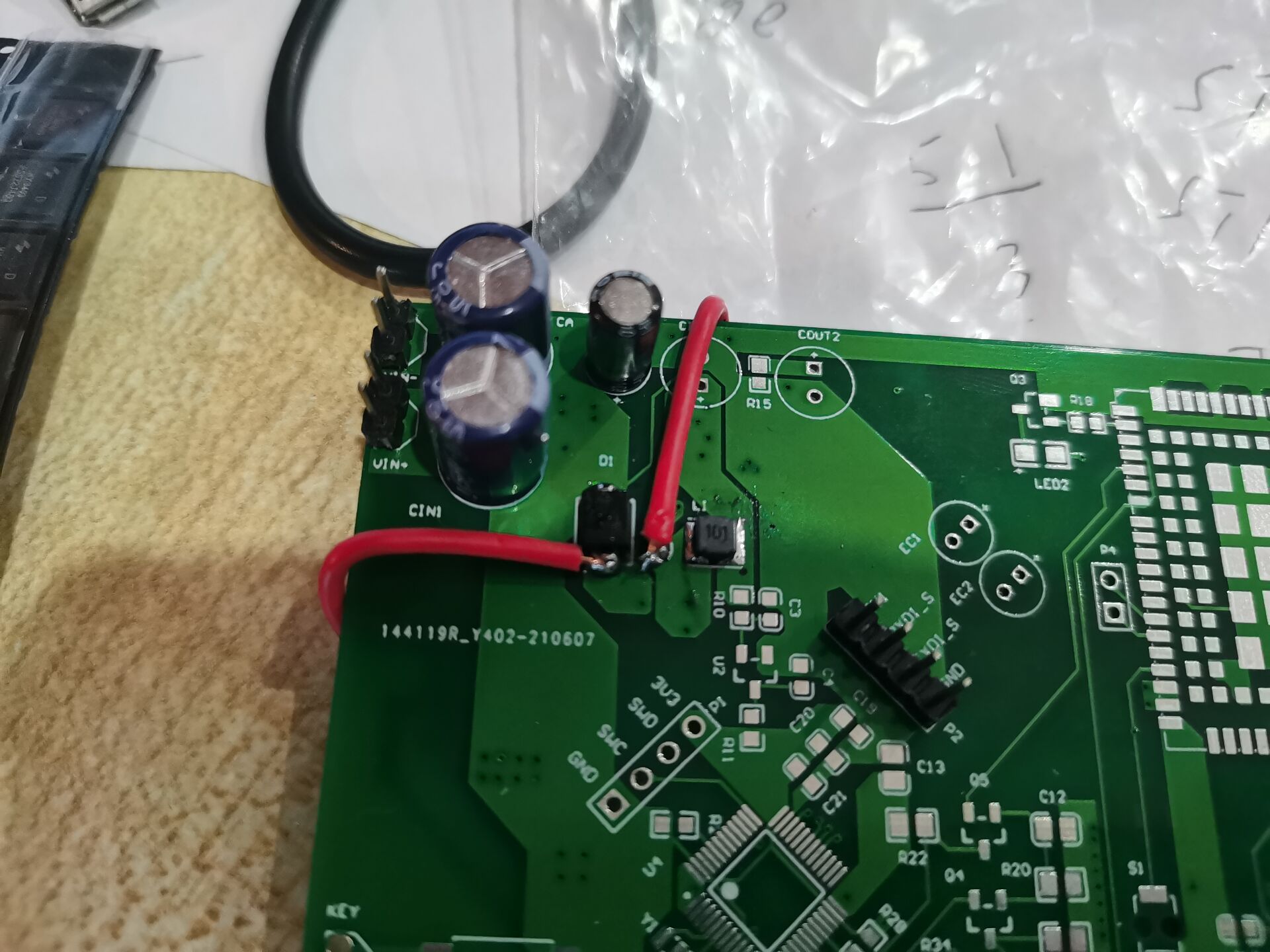

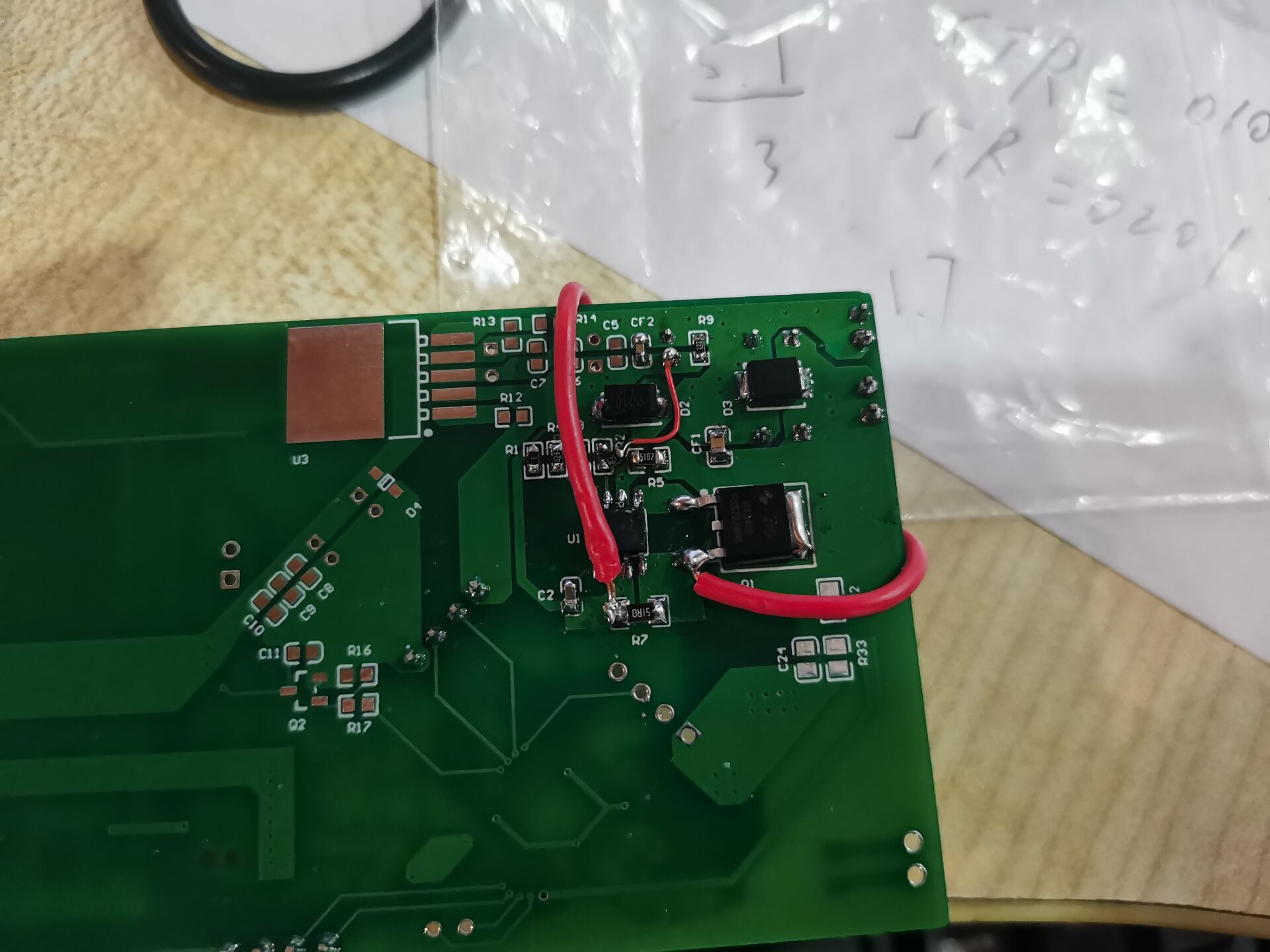

查阅了相关文章教程之后,发现电感接R7和R7接D1的过孔限流了,改用飞线连接。R2也改用飞线单点连到COUT,但情况还是没有改善



不知道是不是电感或者R1到R4太近了


现在已经束手无策了,望指教,多谢了

沙发
2021-06-12 01:57:16
叶选华
  • 访问次数: 6
  • 注册日期: 2021-06-11
  • 最后登录: 2021-07-05
  • 我的积分: 60
  • 门派等级: 无门派
找到原因了,电阻R7太大。我以为按照公式计算应该是50R对应3A限流。改成R05电阻就一切正常了
