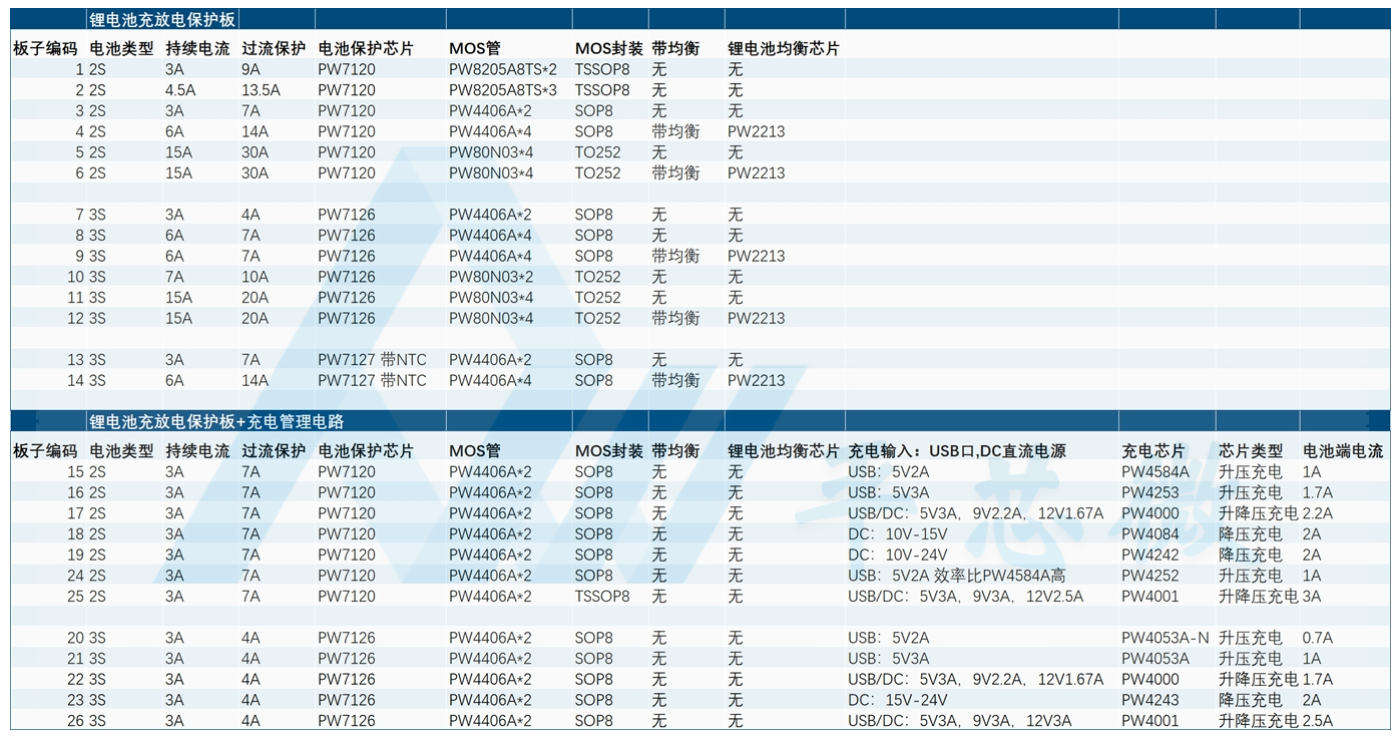

PW7126+PW4406A*2三串锂电池充放电保护板方案，持续3A，过流保护4A
產品詳情 PCB設計建議
概述

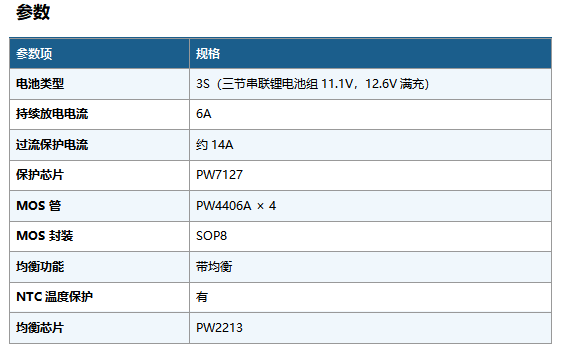

本保护板采用平芯微自研PW7127保护芯片，搭配PW4406A × 4 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流6A，过流保护阈值约14A。集成PW2213均衡芯片，有效延长电池组使用寿命。支持NTC温度保护，安全性更高。
主控芯片介绍
PW7127 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
PW2213 是一款高精度电池均衡芯片，可有效消除电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。
方案特点
● PW7127带NTC温度保护功能，防止电池过温
● 4颗PW4406A并联，14A过流保护，6A持续放电
● 带PW2213三节均衡功能，自动平衡三节电池电压
● 温度保护+均衡功能，安全性和寿命双重保障
● 适合高安全要求的大电流3S电池组应用

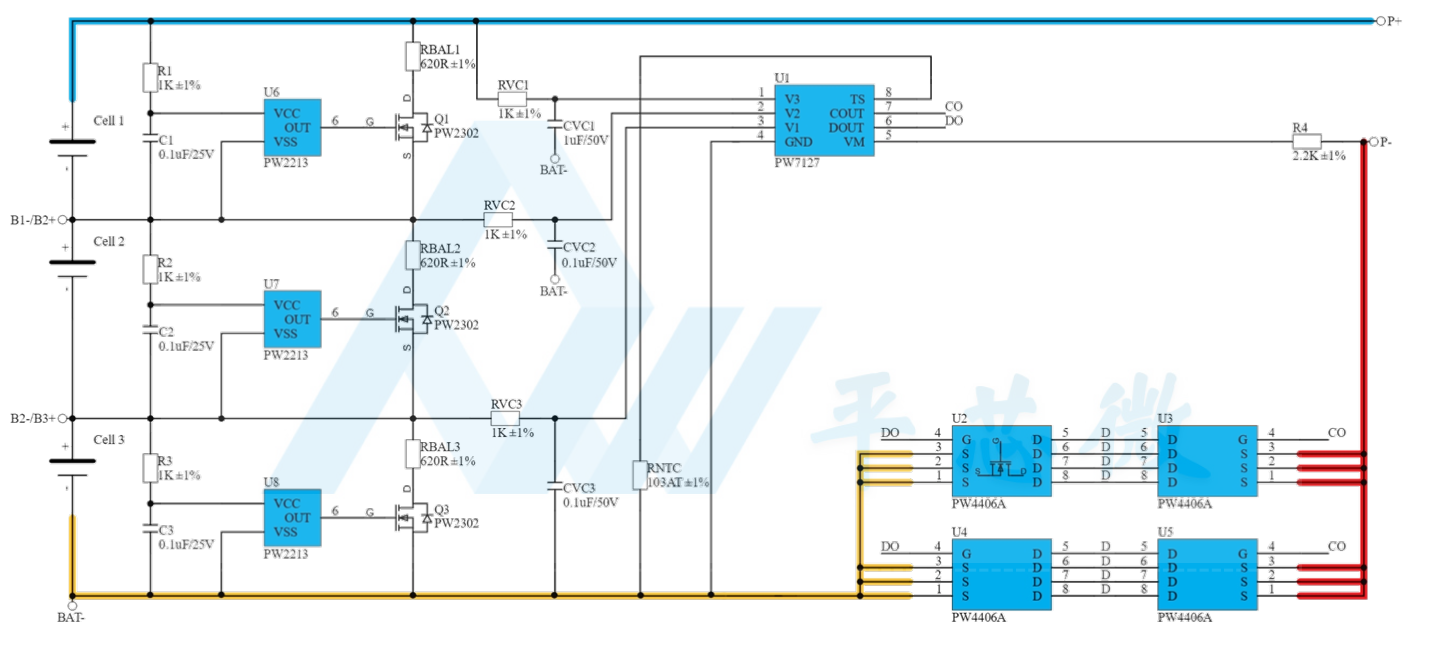

电路原理图
BOM物料清单
|
序号 |
位号 |
型号/规格 |
数量 |
|
1 |
C1, C2, C3 |
0603 0.1uF/25V |
3 |
|
2 |
CVC1 |
0603 1uF/50V |
1 |
|
3 |
CVC2, CVC3 |
0603 0.1uF/50V |
2 |
|
4 |
Q1, Q2, Q3 |
PW2302 SOT-23-3 |
3 |
|
5 |
R1, R2, R3, RVC1, RVC2, RVC3 |
0603 1K ±1% |
6 |
|
6 |
R4 |
0603 2.2K ±1% |
1 |
|
7 |
RBAL1, RBAL2, RBAL3 |
2512 620R ±1% |
3 |
|
8 |
RNTC |
103AT B=3435 ±1% |
1 |
|
9 |
RSENSE |
2512 10mR ±1% |
1 |
|
10 |
U1 |
PW7127 SOP8 |
1 |
|
11 |
U2, U3, U4, U5 |
PW4406A SOP8 |
4 |
|
12 |
U6, U7, U8 |
PW2213 SOT23-6L |
3 |
典型应用场景
电动工具、医疗设备、高端储能产品、电动园林工具、车载设备
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html
