PW7127+PW4406A*4三串锂电池充放电保护板方案，持续6A，过流保护14A，带NTC过温
產品詳情 PCB設計建議

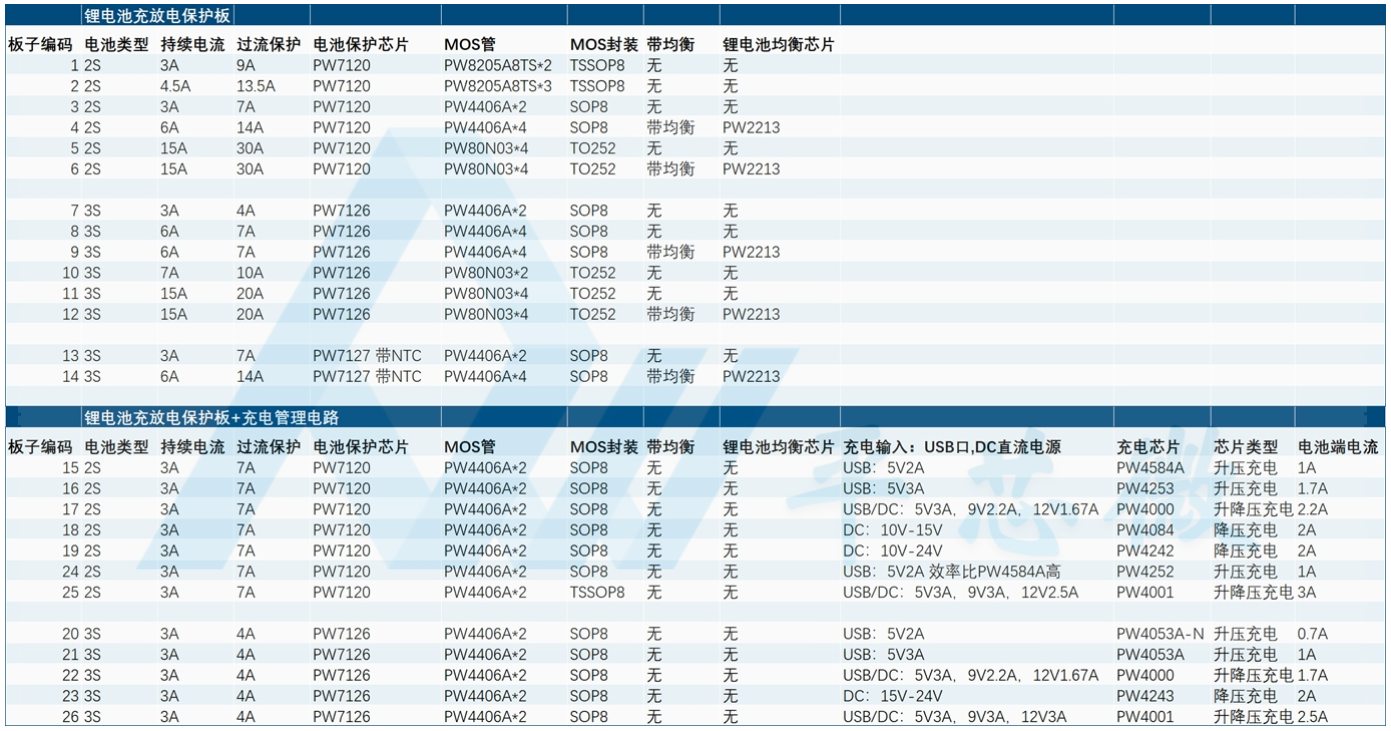

概述

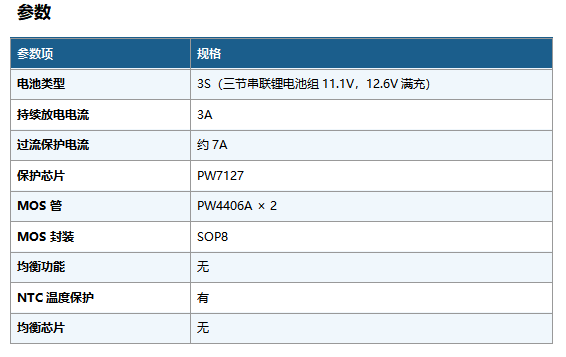

本保护板采用平芯微自研PW7127保护芯片，搭配PW4406A × 2 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约7A。支持NTC温度保护，安全性更高。
主控芯片介绍
PW7127 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
方案特点
● PW7127带NTC温度保护功能，防止电池过温
● 2颗PW4406A MOS管，7A过流保护，3A持续放电
● SOP8封装，焊接方便，成本低
● 支持温度保护，安全性更高
● 适合对温度敏感的3S电池组应用

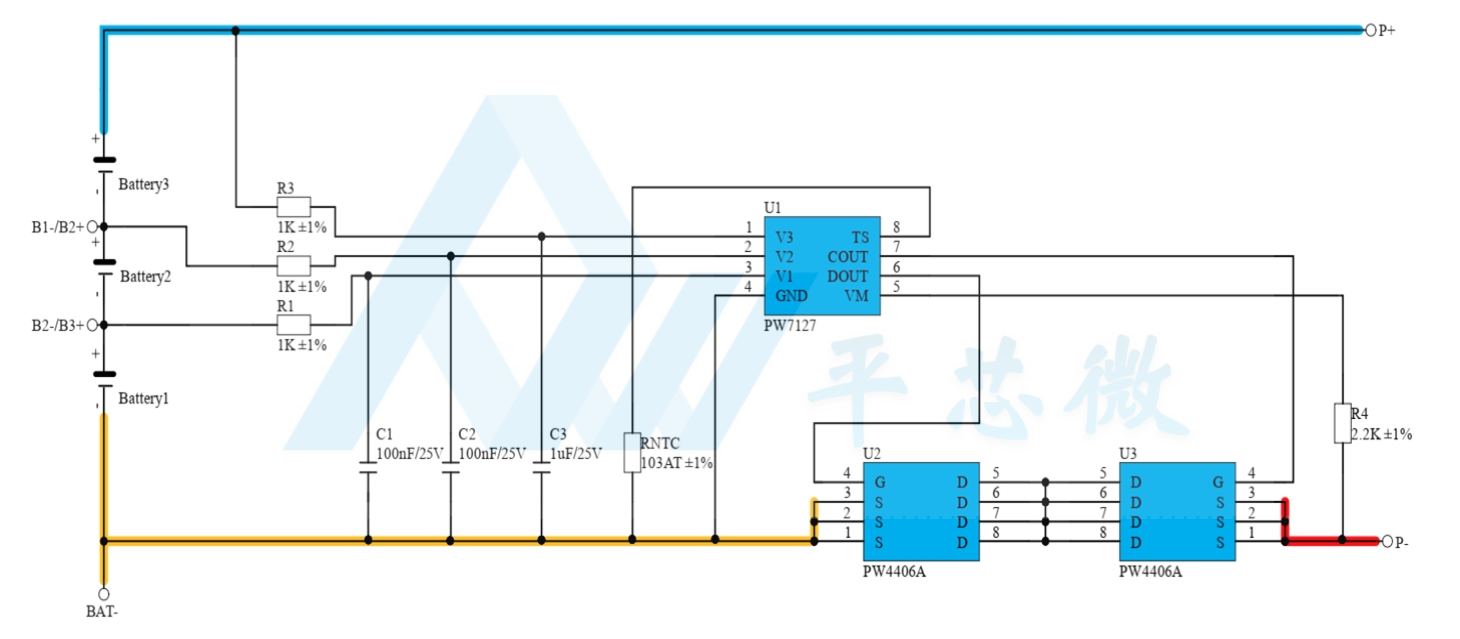

电路原理图
BOM物料清单
|
序号 |
位号 |
型号/规格 |
数量 |
|
1 |
C1, C2 |
0603 100nF/25V |
2 |
|
2 |
C3 |
0603 1uF/25V |
1 |
|
3 |
R1, R2, R3 |
0603 1K ±1% |
3 |
|
4 |
R4 |
0603 2.2K ±1% |
1 |
|
5 |
RNTC |
103AT B=3435 ±1% |
1 |
|
6 |
U1 |
PW7127 SOP8 |
1 |
|
7 |
U2, U3 |
PW4406A SOP8 |
2 |
典型应用场景
医疗设备、高端蓝牙音箱、高安全要求的便携产品、储能设备
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
