PW7126+PW80N03*2三串锂电池充放电保护板方案，持续7A，过流保护10A
產品詳情 PCB設計建議
概述
本保护板采用平芯微自研PW7126保护芯片，搭配PW80N03 × 2 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流7A，过流保护阈值约10A。

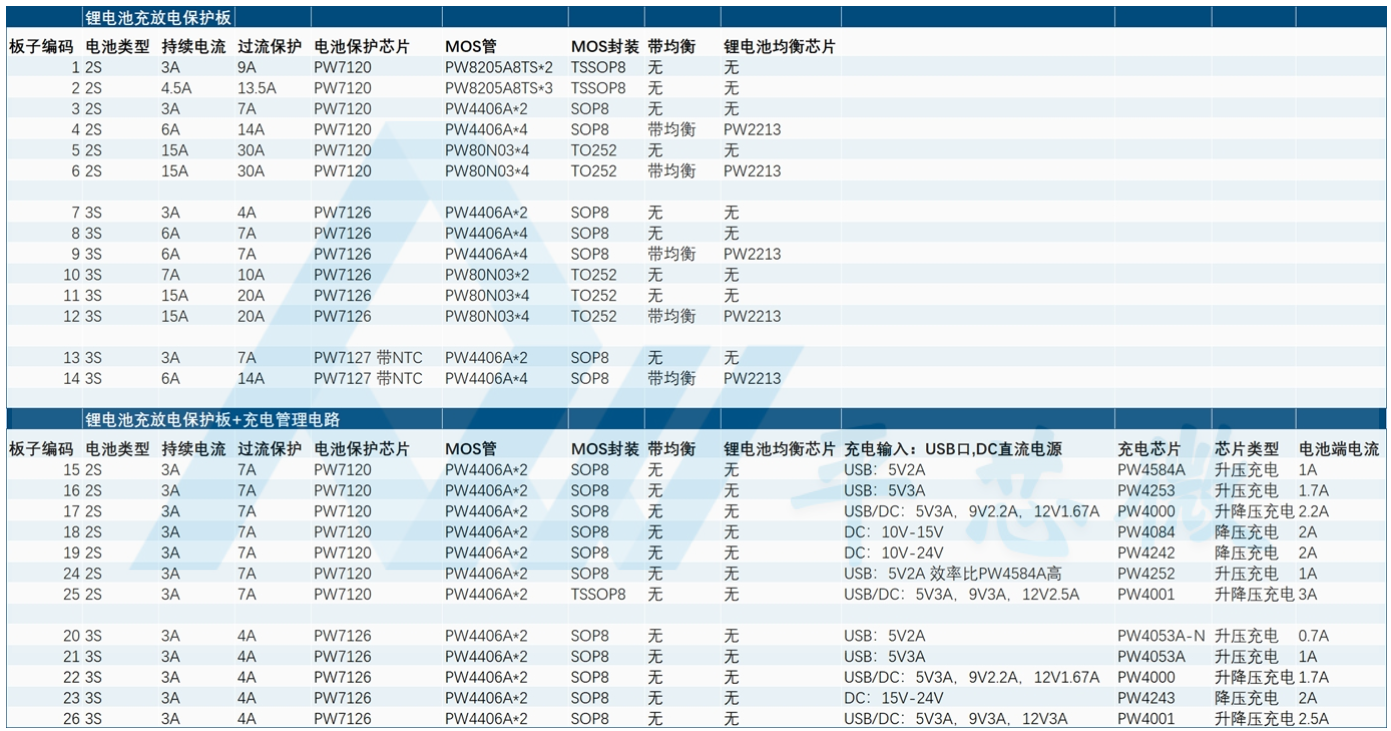

参数
|
参数项 |
规格 |
|
电池类型 |
3S（三节串联锂电池组11.1V，12.6V满充） |
|
持续放电电流 |
7A |
|
过流保护电流 |
约10A |
|
保护芯片 |
PW7126 |
|
MOS管 |
PW80N03 × 2 |
|
MOS封装 |
TO252 |
|
均衡功能 |
无 |
|
均衡芯片 |
无 |
主控芯片介绍
PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
方案特点
● 2颗PW80N03 TO252大功率MOS管，10A过流保护
● TO252封装散热面积大，7A持续放电无压力
● 元件少仅需11颗，BOM成本极低
● 适合中大功率3S电池组应用
● PW7126高精度电压检测

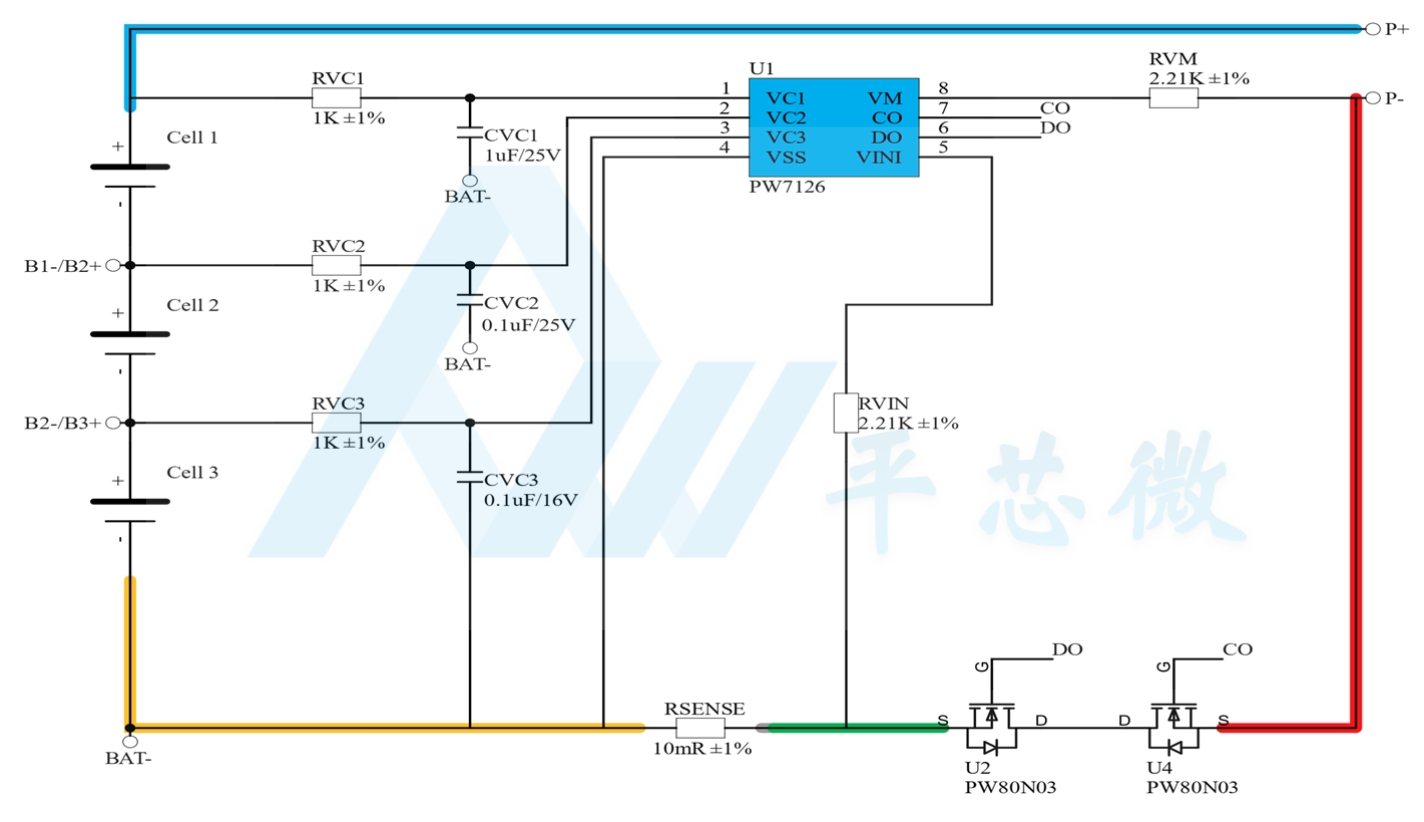

电路原理图
BOM物料清单
|
序号 |
位号 |
型号/规格 |
数量 |
|
1 |
CVC1 |
0603 1uF/25V |
1 |
|
2 |
CVC2 |
0603 0.1uF/25V |
1 |
|
3 |
CVC3 |
0603 0.1uF/16V |
1 |
|
4 |
RSENSE |
2512 10mR ±1% |
1 |
|
5 |
RVC1, RVC2, RVC3 |
0603 1K ±1% |
3 |
|
6 |
RVIN, RVM |
0603 2.21K ±1% |
2 |
|
7 |
U1 |
PW7126 SOP8 |
1 |
|
8 |
U2, U4 |
PW80N03 TO252 |
2 |
典型应用场景
电动工具、电动车灯、大功率LED灯、电动风扇、便携式吸尘器
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
