PW7126+PW4406A*2三串锂电池充放电保护板方案，持续3A，过流保护4A

概述

本保护板采用平芯微自研PW7126保护芯片，搭配PW4406A × 2 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约4A。

参数

参数项	规格
电池类型	3S（三节串联锂电池组11.1V，12.6V满充）
持续放电电流	3A
过流保护电流	约4A
保护芯片	PW7126
MOS管	PW4406A × 2
MOS封装	SOP8
均衡功能	无
均衡芯片	无
板子尺寸	待确认

主控芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

方案特点

● 2颗PW4406A MOS管，4A过流保护，3A持续放电

● SOP8封装，焊接方便，成本低

● PW7126高精度电压检测，保护精度高

● 外围元件少，BOM成本低

● 适合小功率3S锂电池组应用

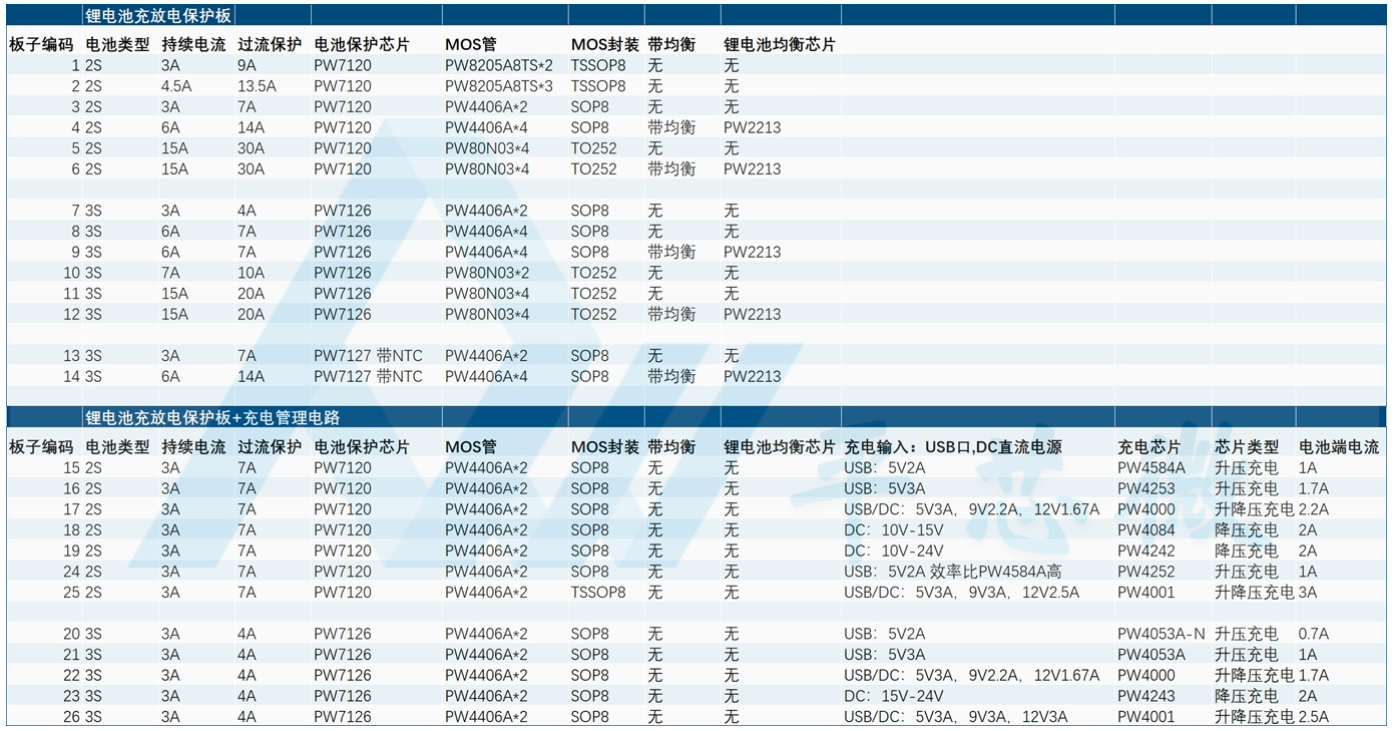

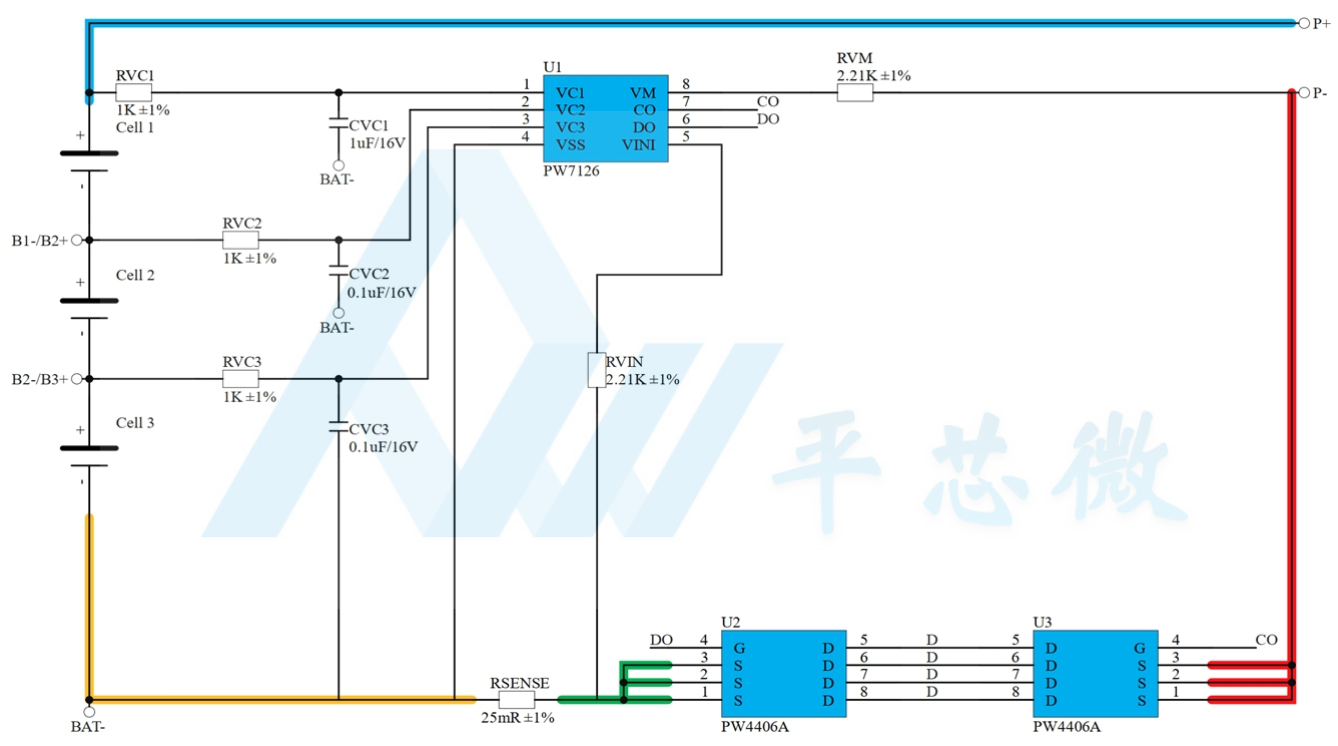

电路原理图

BOM物料清单

序号	位号	型号/规格	数量
1	CVC1	0603 1uF/16V	1
2	CVC2, CVC3	0603 0.1uF/16V	2
3	RSENSE	1206 25mR ±1%	1
4	RVC1, RVC2, RVC3	0603 1K ±1%	3
5	RVIN, RVM	0603 2.21K ±1%	2
6	U1	PW7126 SOP8	1
7	U2, U3	PW4406A SOP8	2

典型应用场景

蓝牙音箱、便携式小风扇、小型电动玩具、LED灯串、小型仪器仪表

接线说明

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html  。
