PW7120+PW80N03*4两串锂电池充放电保护板方案，持续15A，过流保护30A

概述

本保护板采用平芯微自研PW7120保护芯片，搭配PW80N03 × 4 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流15A，过流保护阈值约30A。集成PW2213均衡芯片，有效延长电池组使用寿命。

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

PW2213 是一款高精度电池均衡芯片，可有效消除两节电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。

● 4颗PW80N03 TO252大功率MOS管，30A过流保护，15A持续放电

● 带PW2213均衡功能，自动平衡两节电池电压

● 均衡功能延长电池组循环寿命30%以上

● TO252封装散热优秀，长时间大电流放电无过热

● 适合需要长寿命和大电流的高端应用

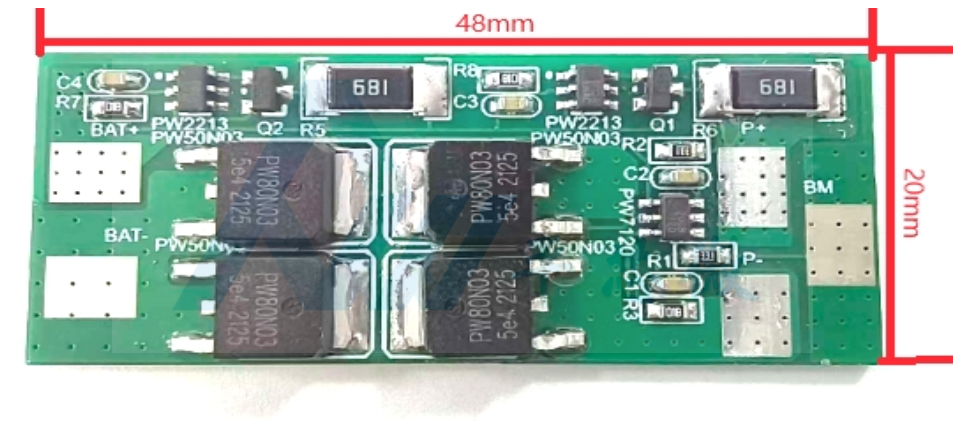

● 板子尺寸：48mm × 20mm

电动工具、电动滑板车、筋膜枪、大功率LED灯、电动园林工具、车载吸尘器

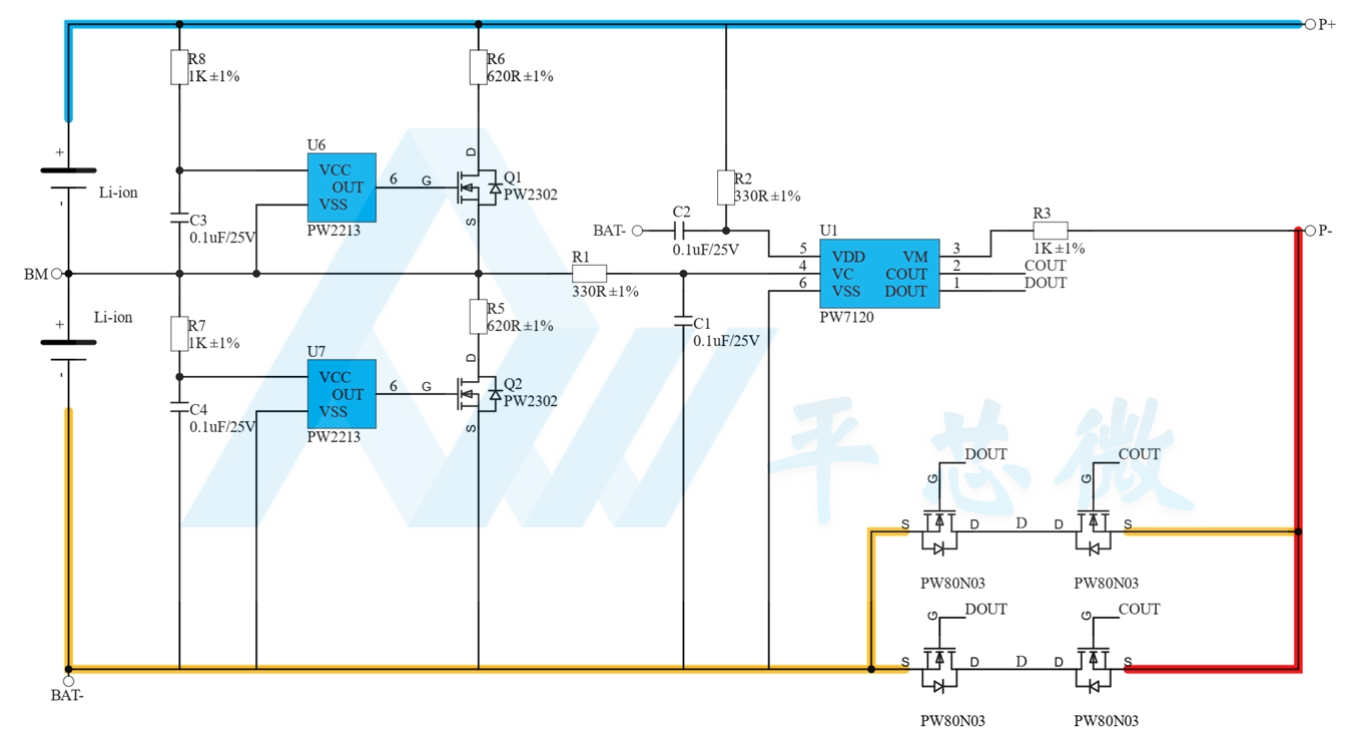

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
