PW7120+PW4406A*2两串锂电池充放电保护板方案，持续3A，过流保护7A
產品詳情 PCB設計建議
概述
本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 4 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流6A，过流保护阈值约14A。集成PW2213均衡芯片，有效延长电池组使用寿命。
核心参数
|
参数项 |
规格 |
|
电池类型 |
2S（两节串联锂电池 组7.4V ，8.4V满充） |
|
持续放电电流 |
6A |
|
过流保护电流 |
约14A |
|
保护芯片 |
PW7120 |
|
MOS管 |
PW4406A × 4 |
|
MOS封装 |
SOP8 |
|
均衡功能 |
带均衡 |
|
均衡芯片 |
PW2213 |
|
板子尺寸 |
48mm × 20mm |
主控芯片介绍
PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
PW2213 是一款高精度电池均衡芯片，可有效消除两节电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。
方案特点
● 4颗PW4406A并联，14A过流保护，6A持续放电
● 带PW2213均衡功能，自动平衡两节电池电压
● 均衡功能延长电池组循环寿命30%以上
● SOP8封装MOS管
● 适合长时间大电流放电场景
● 板子尺寸：48mm × 20mm

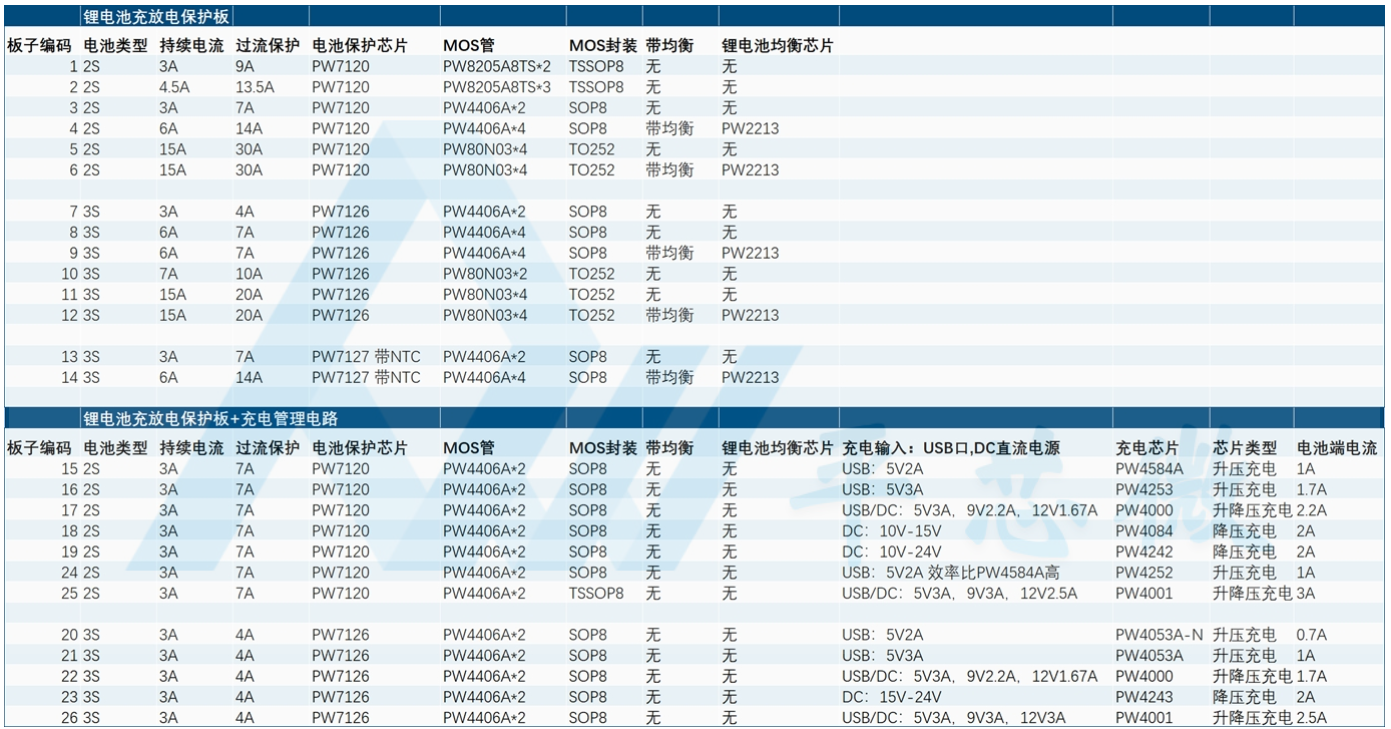

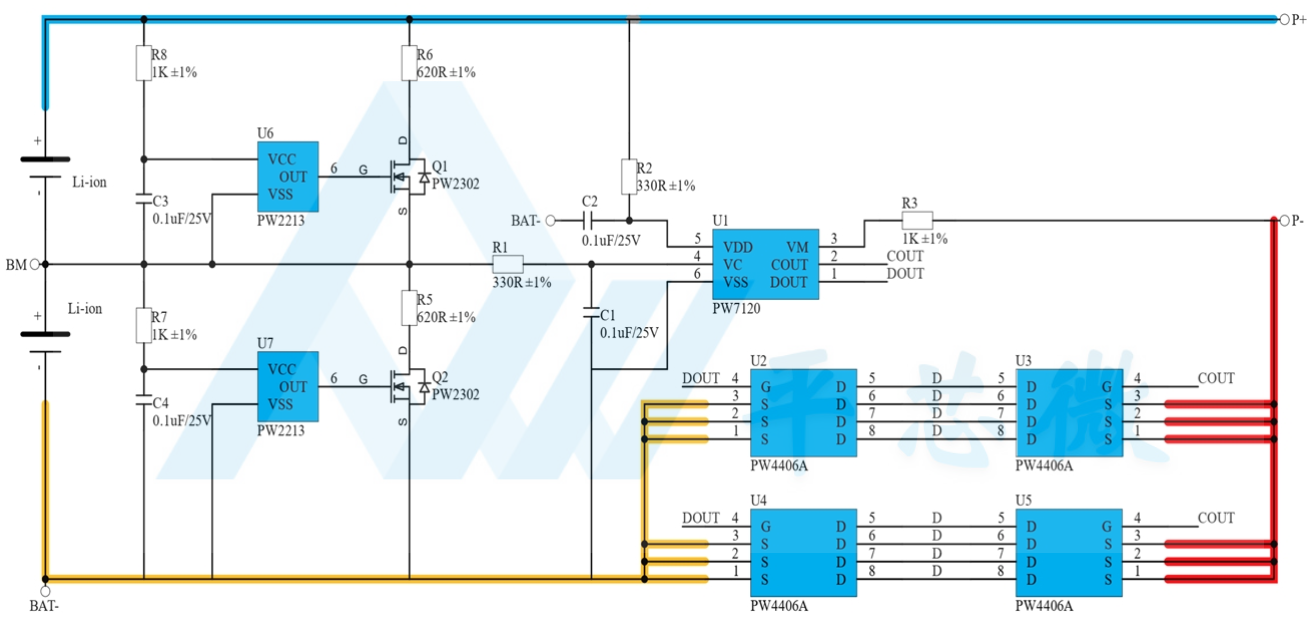

电路原理图

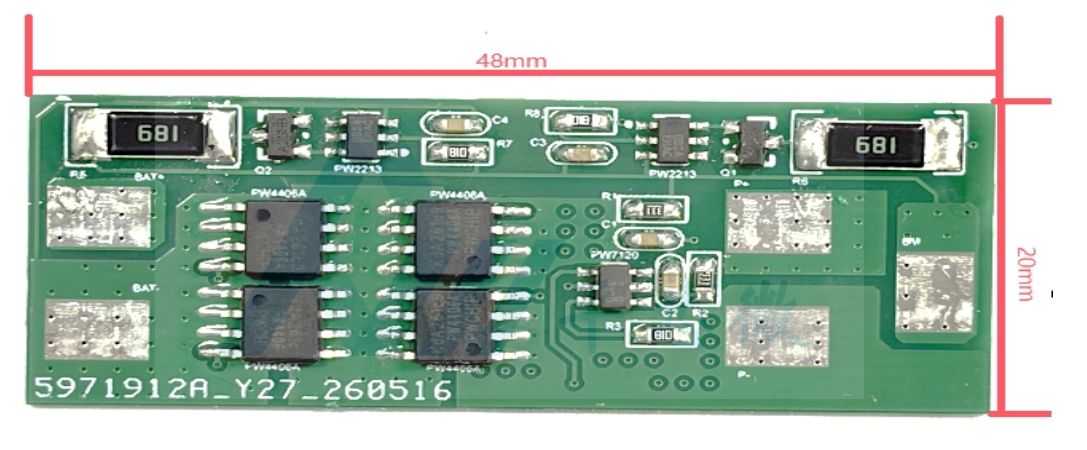

PCB实物图
BOM物料清单
|
序号 |
位号 |
型号/规格 |
数量 |
|
1 |
C1, C2, C3, C4 |
0603 0.1uF/25V |
4 |
|
2 |
Q1, Q2 |
SOT-23-3L PW2302 |
2 |
|
3 |
R1, R2 |
0603 330R ±1% |
2 |
|
4 |
R3, R7, R8 |
0603 1K ±1% |
3 |
|
5 |
R5, R6 |
2512 620R ±1% |
2 |
|
6 |
U1 |
PW7120 SOT23-6 |
1 |
|
7 |
U2, U3, U4, U5 |
PW4406A SOP8 |
4 |
|
8 |
U6, U7 |
PW2213 SOT23-6L |
2 |
典型应用场景
电动工具、电动滑板车、筋膜枪、大功率LED灯、电动园林工具、车载吸尘器
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
