PW7120+PW8205A8TS*3两串锂电池充放电保护板方案，持续4.5A，过流保护13.5A
產品詳情 PCB設計建議

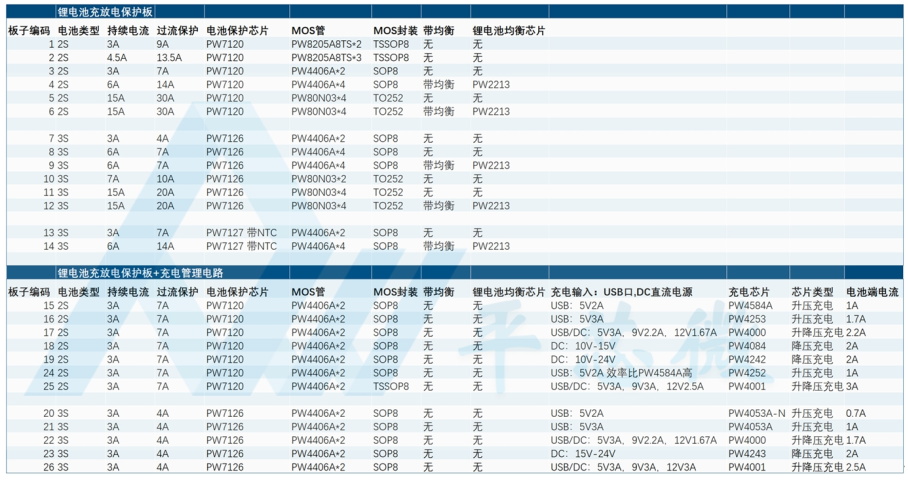

概述
本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 2 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约7A。
核心参数
|
参数项 |
规格 |
|
电池类型 |
2S（两节串联锂电池 组7.4V ，8.4V满充） |
|
持续放电电流 |
3A |
|
过流保护电流 |
约7A |
|
保护芯片 |
PW7120 |
|
MOS管 |
PW4406A × 2 |
|
MOS封装 |
SOP8 |
|
均衡功能 |
无 |
|
均衡芯片 |
无 |
|
板子尺寸 |
36mm × 10mm |
主控芯片介绍
PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
方案特点
● 2颗PW4406A MOS管，提供7A过流保护
● SOP8封装，焊接方便，维修简单
● 持续放电电流3A，满足日常消费电子需求
● 仅需7颗元器件，BOM成本极低
● 板子尺寸超小：36mm × 10mm，适合紧凑型产品

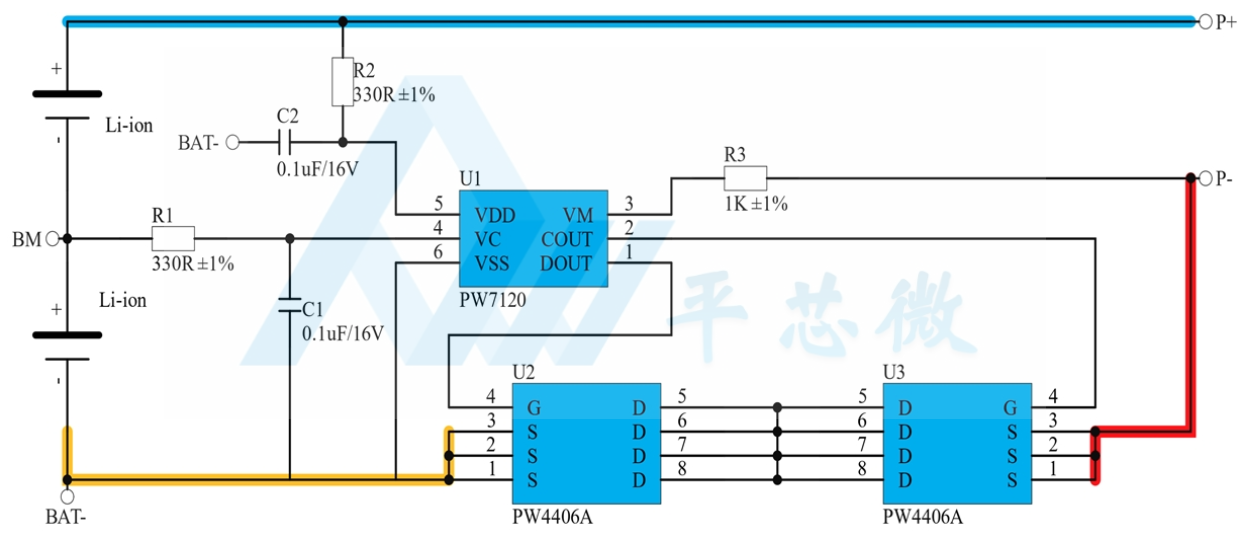

电路原理图

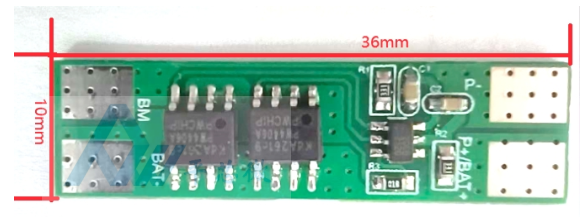

PCB实物图
BOM物料清单
|
序号 |
位号 |
型号/规格 |
数量 |
|
1 |
C1, C2 |
0603 0.1uF/16V |
2 |
|
2 |
R1, R2 |
0603 330R ±1% |
2 |
|
3 |
R3 |
0603 1K ±1% |
1 |
|
4 |
U1 |
PW7120 SOT23-6 |
1 |
|
5 |
U2, U3 |
PW4406A SOP8 |
2 |
典型应用场景
便捷式产品、LED手电筒、小型风扇、USB小家电、电机驱动
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
