PW7120两串锂电池充放电保护电路+5V2A升压8.4V充电电路PW4584A
產品詳情 PCB設計建議
概述
本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 2 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约7A。同时集成PW4584A升压充电芯片，支持USB：5V2A输入充电，电池端充电电流1A。
参数
|
参数项 |
规格 |
|
电池类型 |
2S（两节串联锂电池组7.4V，8.4V满充） |
|
持续放电电流 |
3A |
|
过流保护电流 |
约7A |
|
保护芯片 |
PW7120 |
|
MOS管 |
PW4406A × 2 |
|
MOS封装 |
SOP8 |
|
充电输入 |
USB：5V2A |
|
充电芯片 |
PW4584A |
|
充电类型 |
升压充电 |
|
电池端充电电流 |
1A |
主控芯片介绍
PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
PW4584A 是一颗开关升压型（Boost）充电芯片，适用于：5V USB输入升压至8.4V 0.5A-1A充电。芯片集成了OVP过压保护，输入超过6V关闭充电，同时输入高耐压30V。
方案特点
● 保护+充电二合一设计，一块板子解决充放电
● PW4584A升压充电，5V USB输入升压至8.4V
● 充电电流1A，集成OVP过压保护（6V关断）
● 输入高耐压30V，防止误接高压损坏
● PW7120保护芯片+2颗PW4406A，7A过流保护
● 适合需要USB充电的2S电池组产品

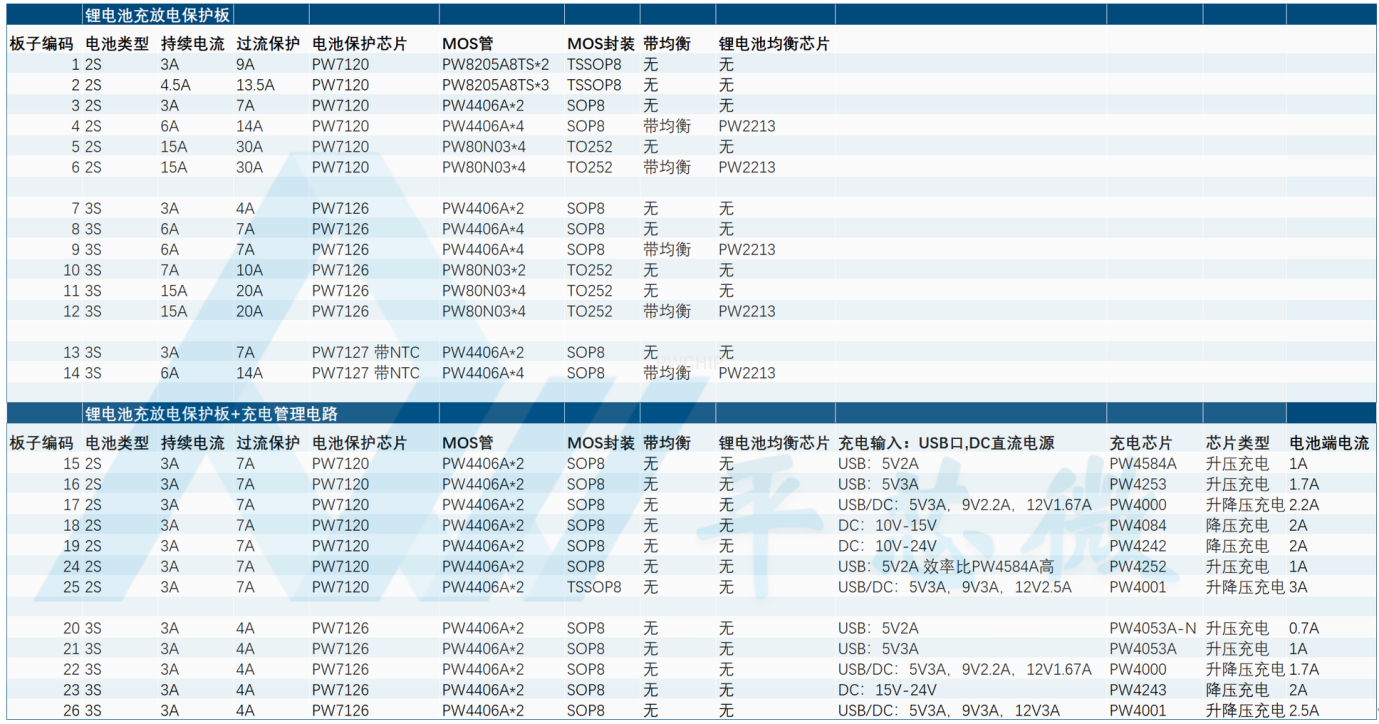

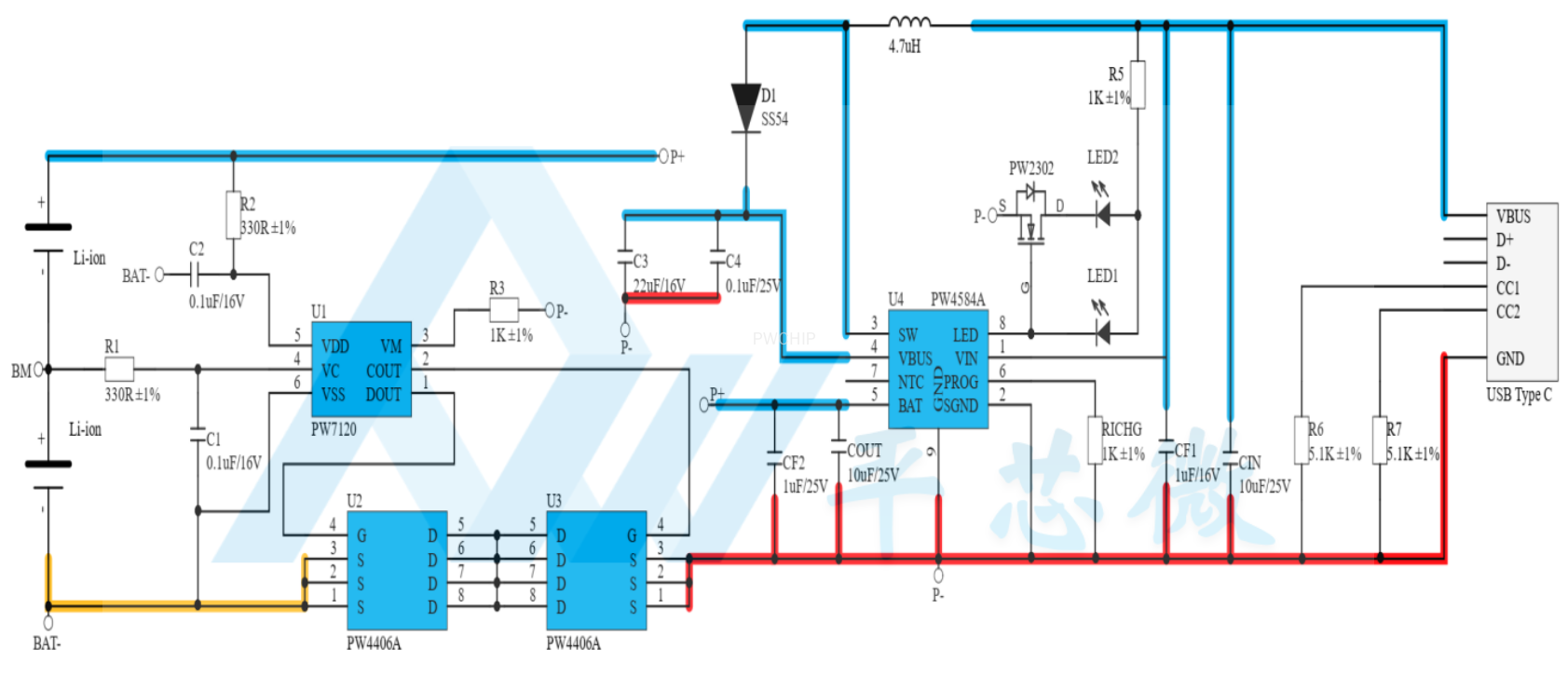

电路原理图

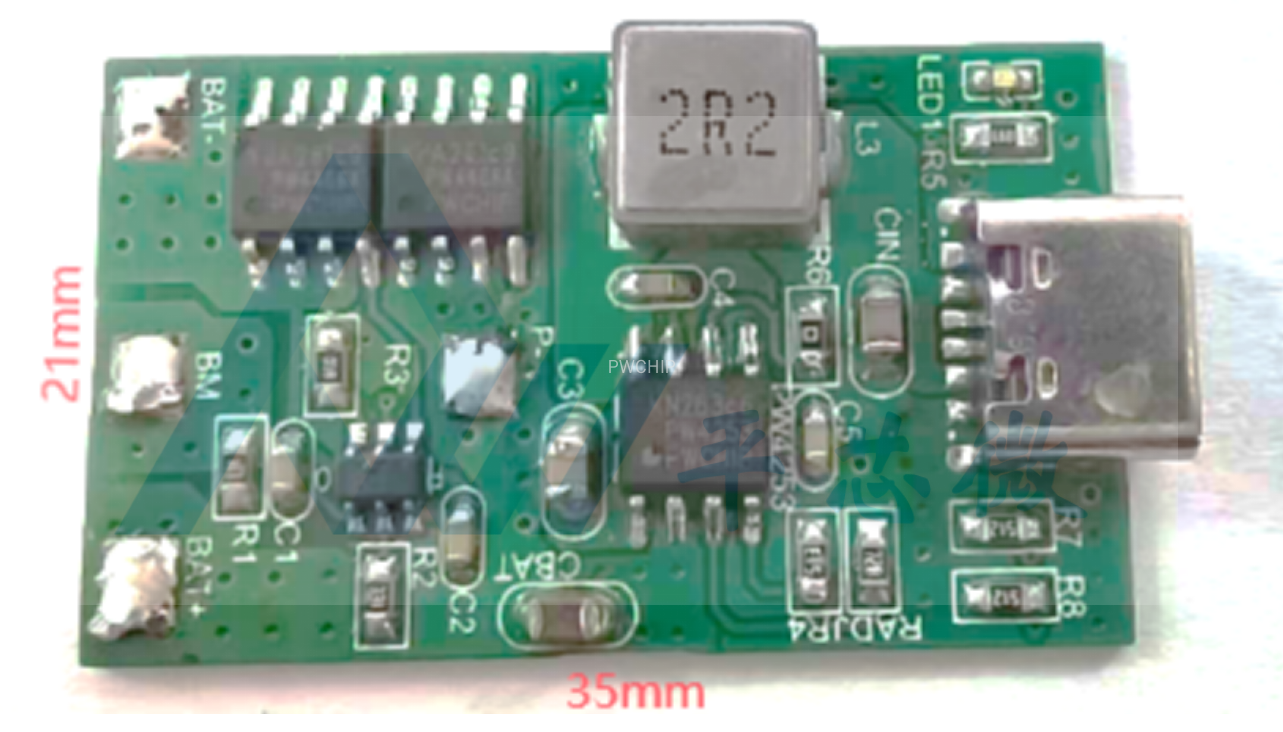

PCB实物图
典型应用场景
蓝牙音箱、便携式LED灯、小型风扇、USB充电产品、穿戴设备充电座
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
