PW7120两串锂电池充放电保护电路+12V-24V降压8.4V2A充电电路PW4242

概述

本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 2 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约7A。同时集成PW4242降压充电芯片，支持DC：10V-24V输入充电，电池端充电电流2A。

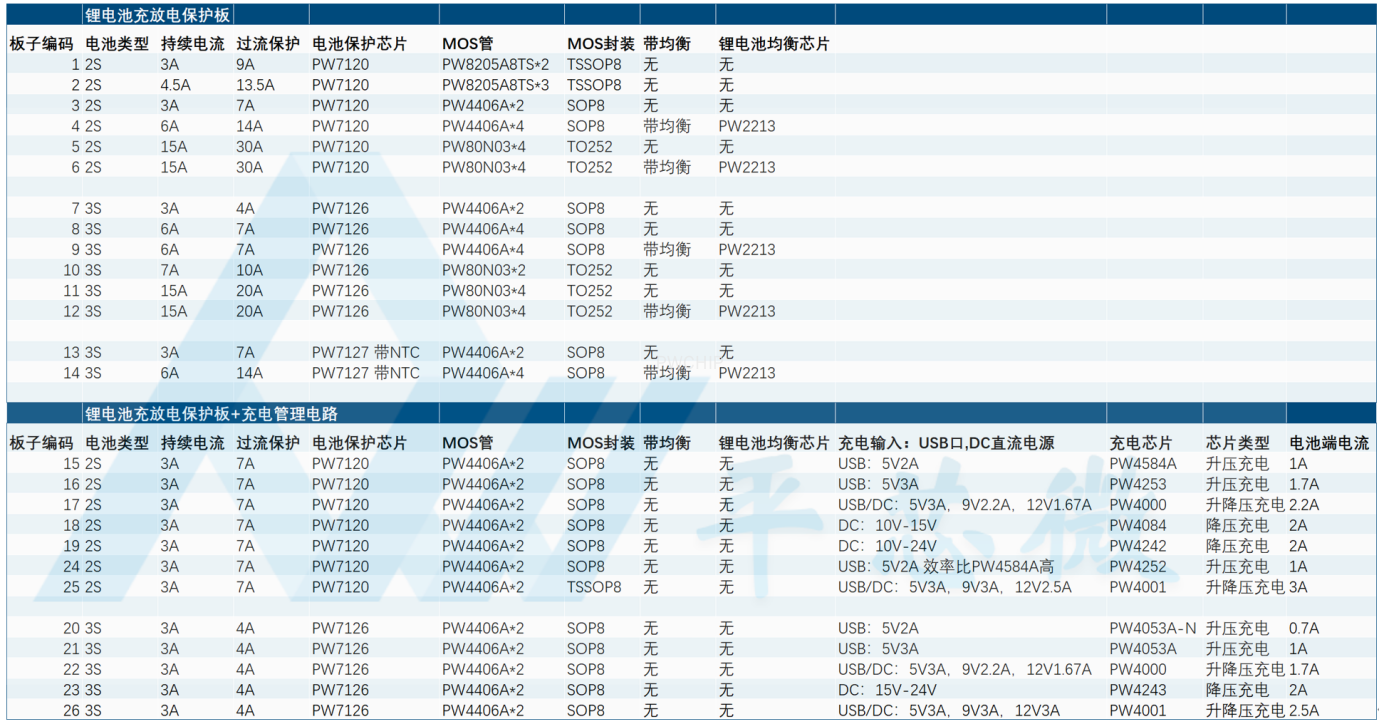

参数

参数项	规格
电池类型	2S（两节串联锂电池组7.4V，8.4V满充）
持续放电电流	3A
过流保护电流	约7A
保护芯片	PW7120
MOS管	PW4406A × 2
MOS封装	SOP8
充电输入	DC：10V-24V
充电芯片	PW4242
充电类型	降压充电
电池端充电电流	2A

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

PW4242 是一颗异步开关降压型（Buck）充电芯片，转换效率可达90%，适用于：10V-24V输入降压至8.4V 0.5A-2A充电。

方案特点

● 保护+充电二合一设计，一块板子解决充放电

● PW4242异步降压充电，支持10V-24V宽电压输入

● 兼容12V、15V、20V、24V多种适配器

● 充电电流2A，适合中等容量电池组

● PW7120保护芯片+2颗PW4406A，7A过流保护

● 适合宽电压DC供电的2S电池组产品

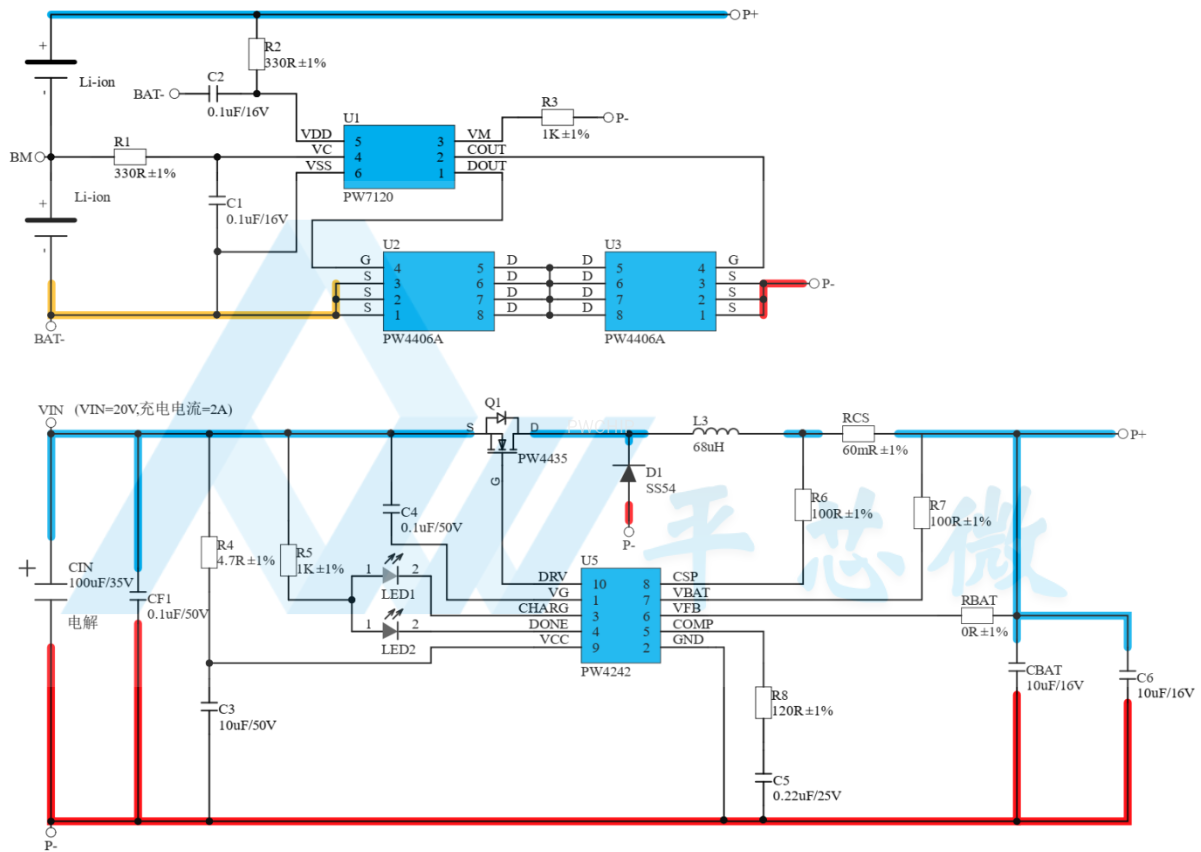

电路原理图

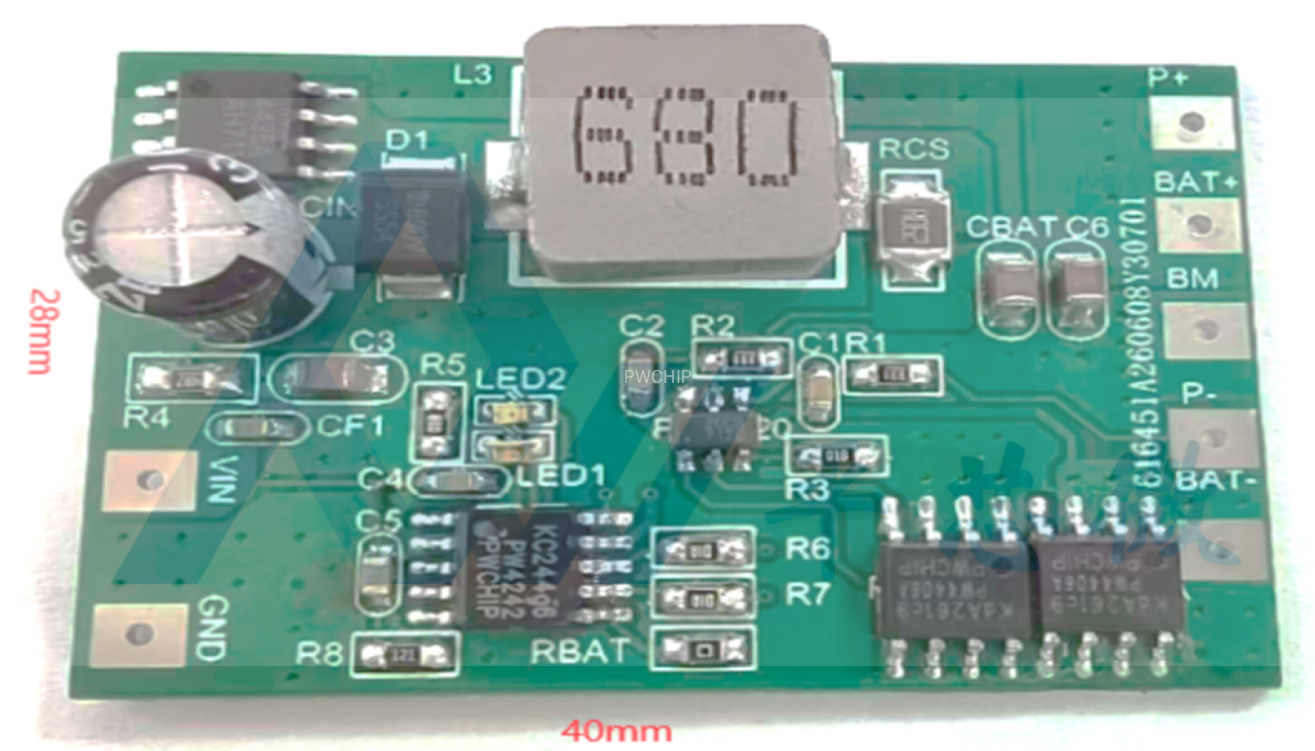

PCB实物图

典型应用场景

工业设备、安防监控、车载设备、太阳能系统、电动工具

接线说明

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
