概述
本保护板采用平芯微自研PW7126保护芯片，搭配PW4406A × 2 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约4A。同时集成PW4000升降压充电芯片，支持USB/DC：5V2A，9V2A，12V2A输入充电，电池端充电电流1.7A。

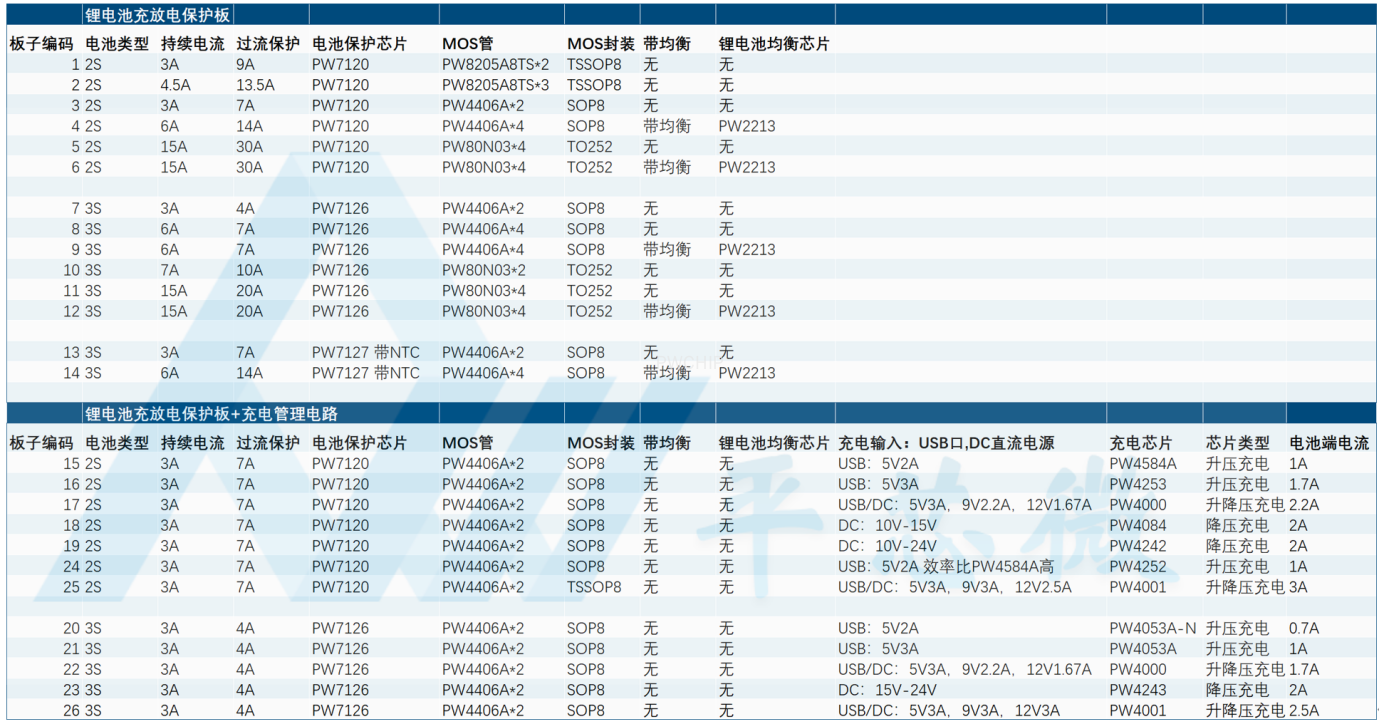

参数
|
参数项 |
规格 |
|
电池类型 |
3S（三节串联锂电池组11.1V，12.6V满充） |
|
持续放电电流 |
3A |
|
过流保护电流 |
约4A |
|
保护芯片 |
PW7126 |
|
MOS管 |
PW4406A × 2 |
|
MOS封装 |
SOP8 |
|
充电输入 |
USB/DC：5V2A，9V2A，12V2A |
|
充电芯片 |
PW4000 |
|
充电类型 |
升降压充电 |
|
电池端充电电流 |
1.7A |
主控芯片介绍
PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
PW4000 是一颗同步开关升降压型（Boost-Buck）充电芯片，转换效率可达95%，适用于：5-20V输入升降压至12.6V 0.5A-1.7A充电。
方案特点
● 保护+充电二合一设计，一块板子解决3S电池充放电
● PW4000升降压充电，支持5-20V宽电压输入
● 兼容5V USB、9V、12V多种适配器，充电电流1.7A
● 同步开关转换效率高达95%
● PW7126保护芯片+2颗PW4406A，4A过流保护
● 适合多种电压供电的3S电池组产品

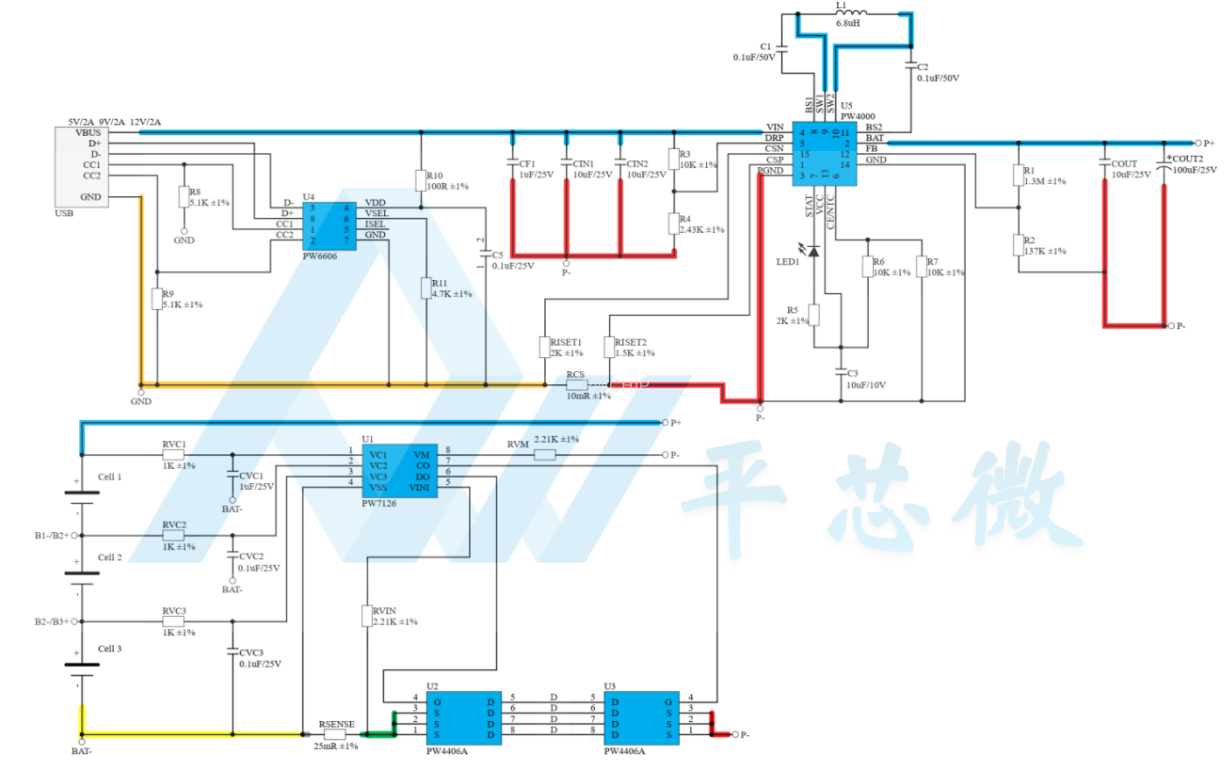

电路原理图

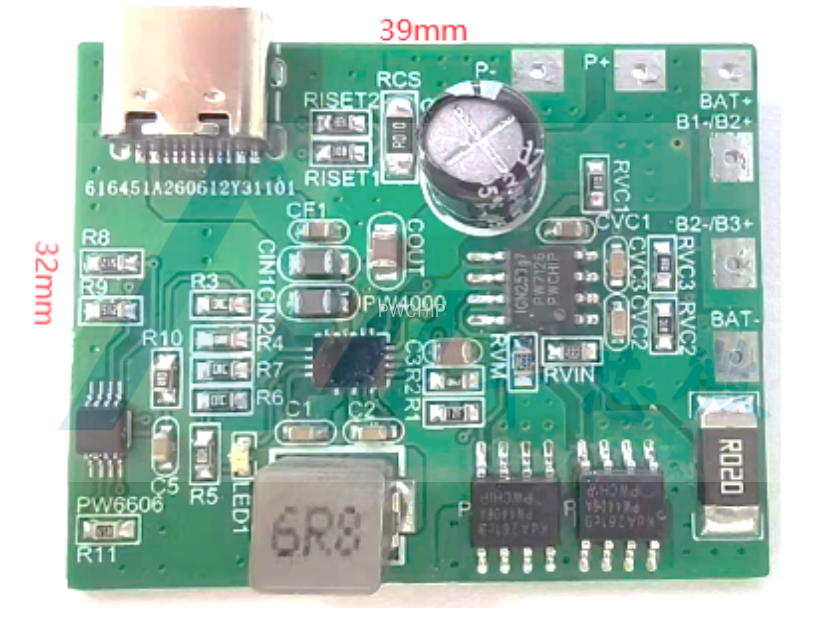

PCB实物图
典型应用场景
电动工具、便携式吸尘器、电动滑板车、大容量3S电池产品、车载设备
接线说明
电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
