兼容 PD 快充高压给两节串联 8.4V 锂电池 1A 充电板,20号模块板
兼容 PD 快充高压给两节串联 8.4V 锂电池 1A 充电板,20号模块板
2023-05-08 15:29:53
郭
原创
972
摘要

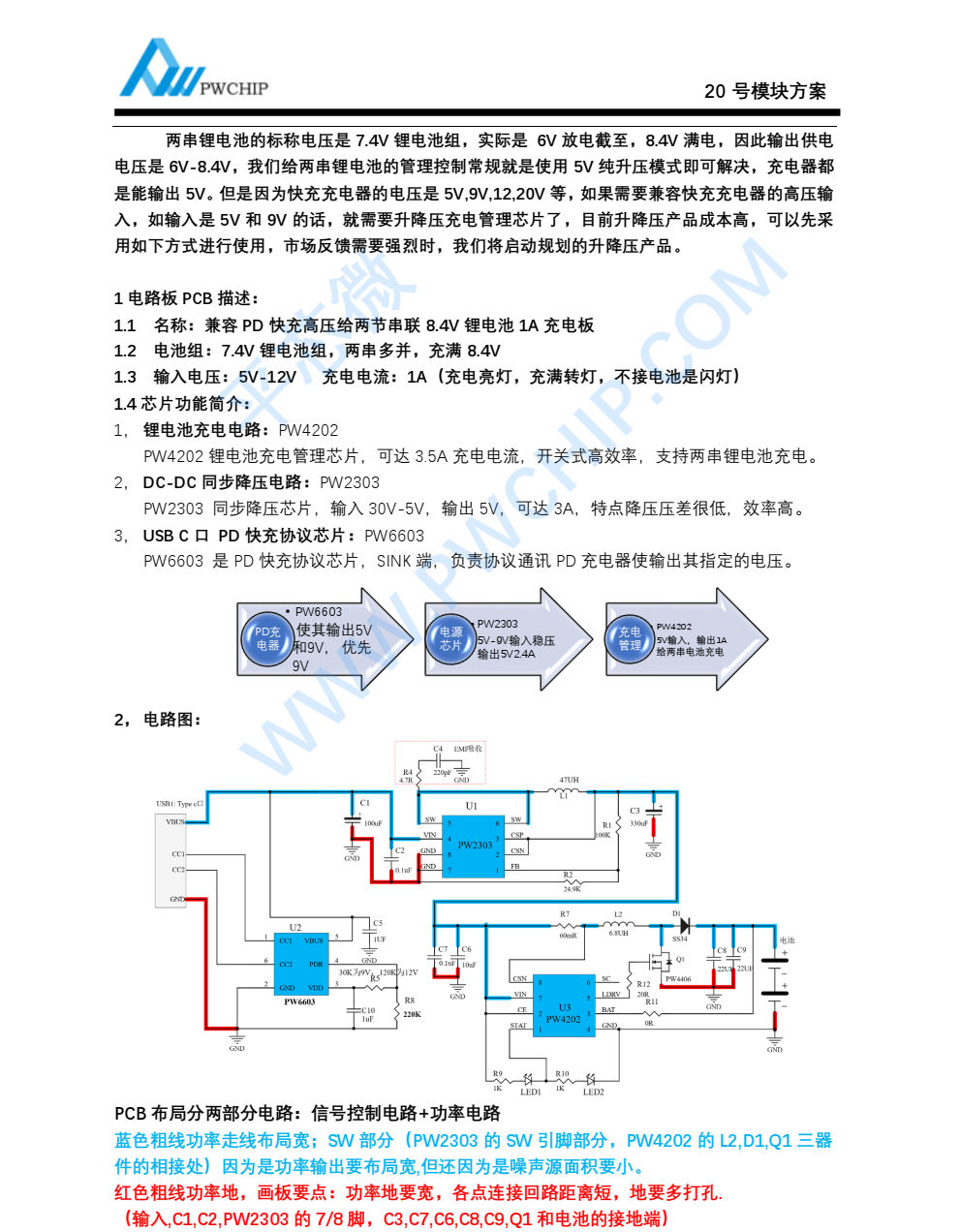

:两串锂电池的标称电压是 7.4V 锂电池组, 实际是 6V 放电截至, 8.4V 满电,因此输出供电电压是 6V-8.4V,我们给两串锂电池的管理控制常规就是使用 5V 纯升压模式即可解决, 充电器都是能输出 5V。 但是因为快充充电器的电压是 5V,9V,12,20V 等,如果需要兼容快充充电器的高压输入, 如输入是 5V 和 9V 的话, 就需要升降压充电管理芯片了, 目前升降压产品成本高,可以先采用如下方式进行使用,市场反馈需要强烈时,我们将启动规划的升降压产品。1 电路板 PCB 描述:1.1 名称: 兼容 PD 快充高压给两节串联 8.4V 锂电池 1A 充电板1.2 应用:便捷充电设备等1.3 电池组: 7.4V 锂电池组,两串多并,充满 8.4V1.4 输入电压: 5V-12V (充电亮灯,充满转灯,不接电池是闪灯)1.5 Max 充电电流: 1A

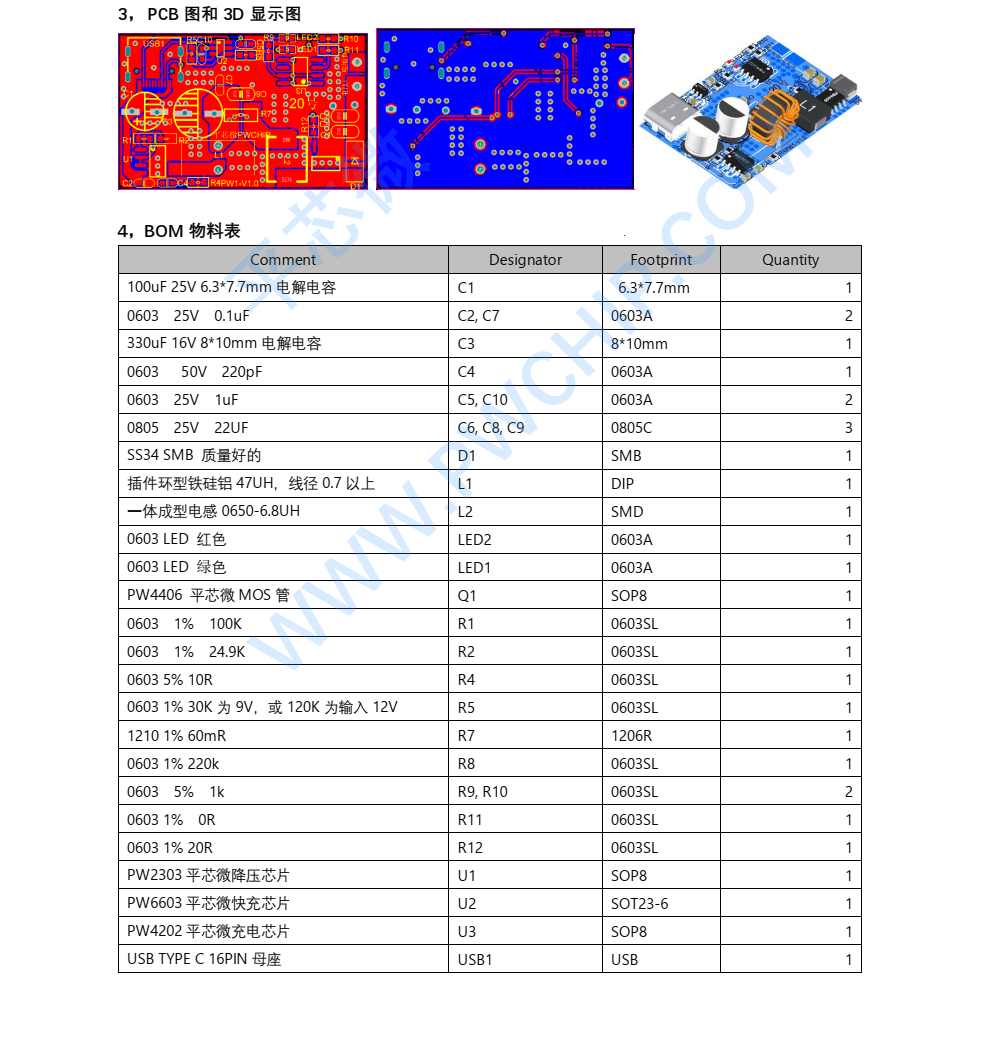

20号板PCB文件,密码PWCHIP.zip
34
下载
