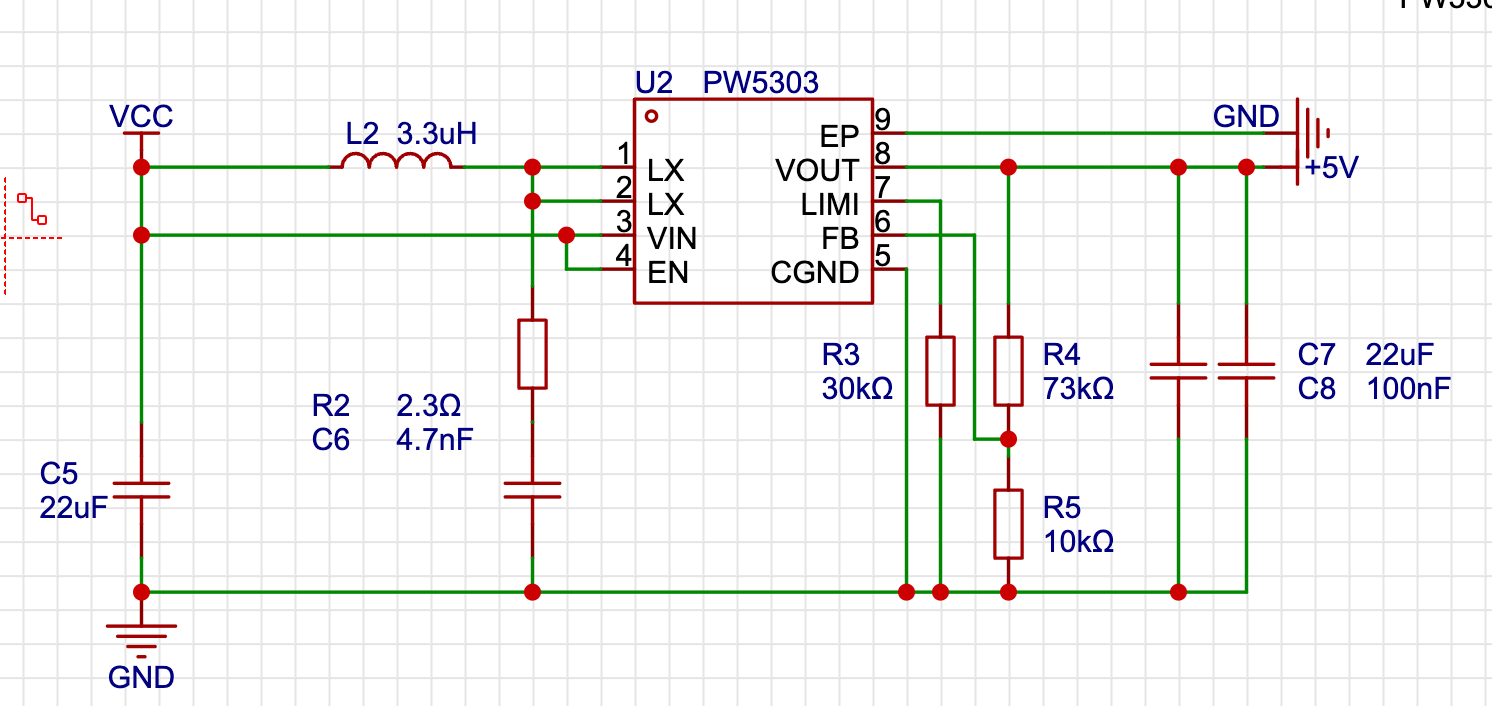

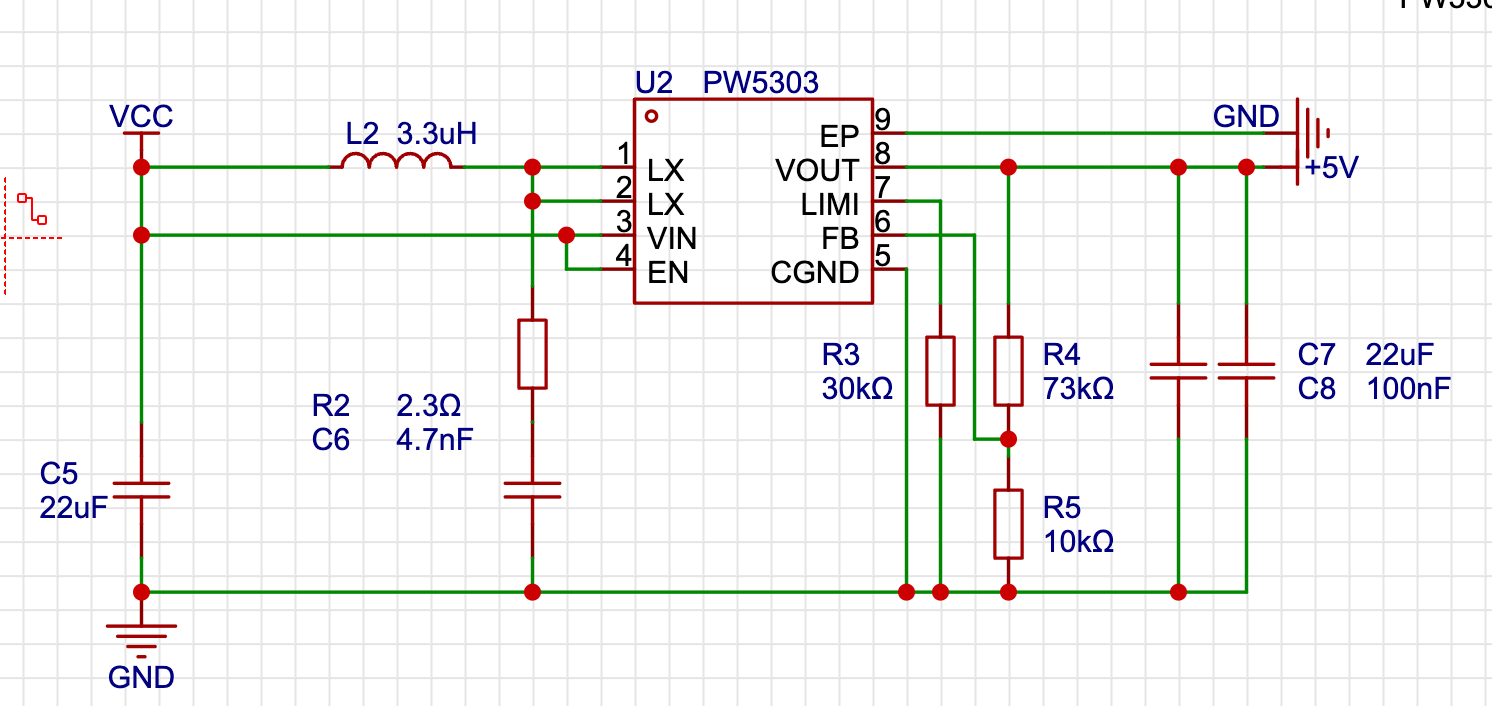

您好，我们正在做一个大电流的18650锂电池升压电路，我们采用的是PW5303，我们的输入在2.4V-5.0V(存在低于2.4V的情况，但此时不要求电路能够正常工作，只要求电路不损坏就可以)，我么设计的电路如下，请教一下如下几个问题：
1、检查电路是否可以正常输出5V，2A
2、我们看到其中有一个管脚是LIMI管脚用于限制电流180/R3，但我们不理解PW5303最大只能到3.3A,为什么官网给出的电阻，达到的限流为6A？如果说我们要求设备能够输出5V2A（max3A）则是否可将R3的电阻选择在60Kohm？
3、PCB设计您有什么建议？
感谢您的回答，祝您生活愉快。
|
admin
|
1，4脚改接vin
2，7脚限流是输入端限流，不是输出端
3，请看附件和下文
电路PCB设计要求重点 1，输入电容CIN就近放在芯片的输入Vin引脚盘和电容地端放置在功率的PGND， 增加过孔，减少阻抗，减少寄生电感的存在，因为输入电流不连续，寄生电感引起的噪声对芯片的耐压以及逻辑单元造成不良影响 。 2， .功率电路的回路尽可能的短粗，保持较小的环路面积，3， LX是噪声源，保证电流的同时保持尽量小的面积，远离敏感的易受干扰的位置，如FB输出反馈电路， 4， 输出电容COUT就近放在放置在8脚旁， 接地端增加过孔，减少阻抗 ， 5， FB反馈电阻连接到FB管脚尽可能短，靠近IC的FB管脚放置， 减少噪声的耦合， 6，散热设计，芯片底部尽量多打过孔，增加散热设计 7，外围器件电阻或电容的接地端，回路不能从电感底部（干扰大）走，可在电阻电容的接地端打过孔。如果是输入电容CIN或者输出电容COUT，需要多增加过孔。保证功率回路的干净稳定。 |
陈龙
|

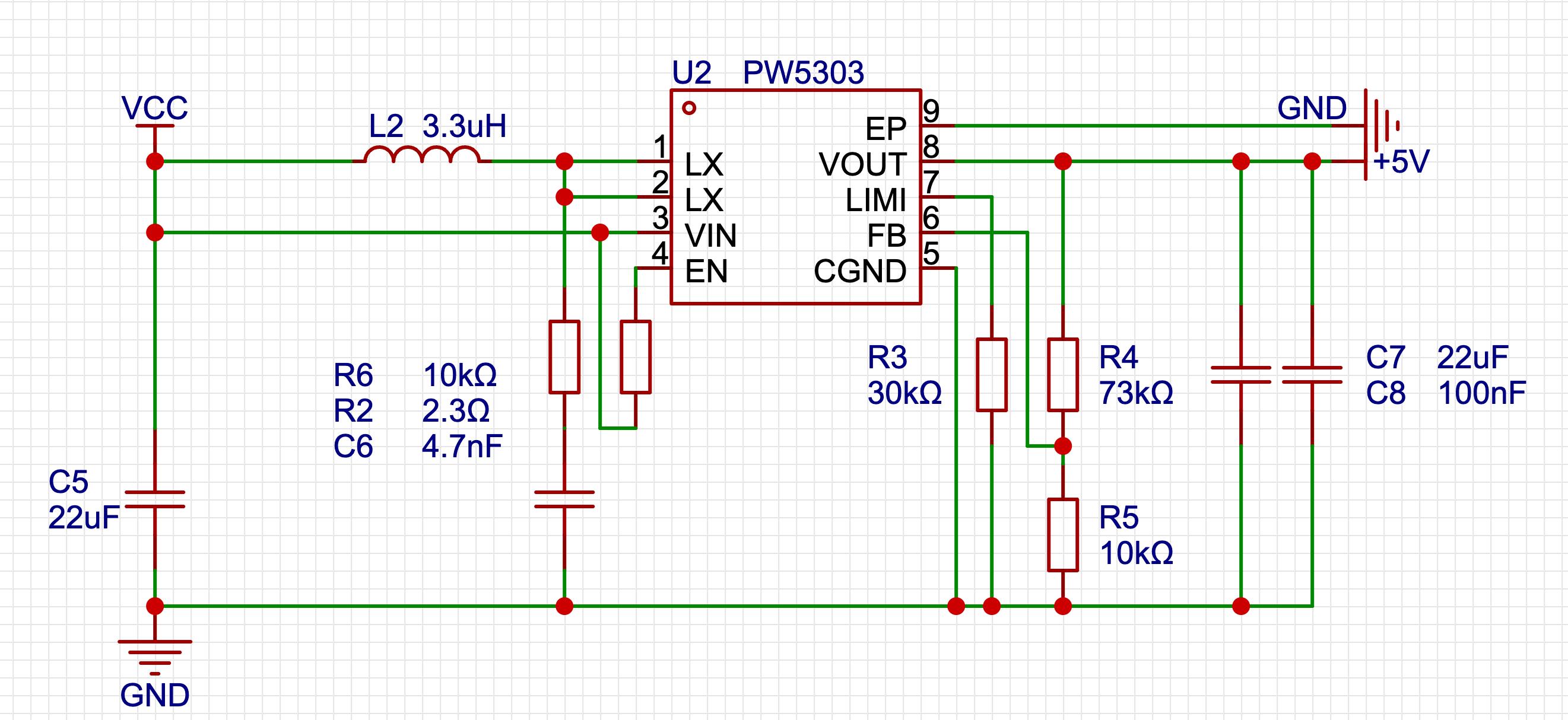

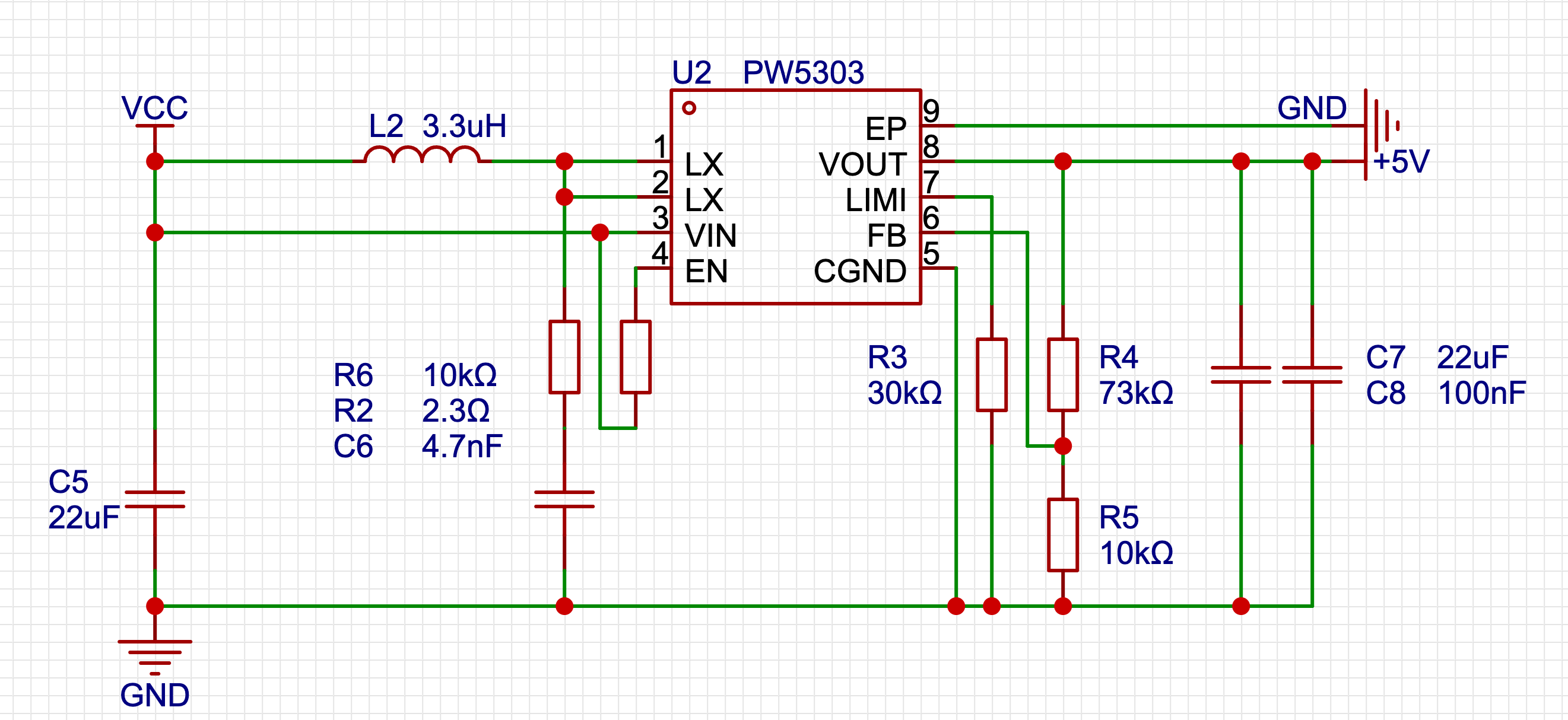

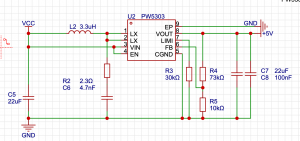

目前设计已改善为下图请检查 其次我还是没有太明白第二点，是限制最大的尖峰电流吗？
|
admin
|
LIMI和GND引脚之间的电阻可设定峰值开关电流。电阻值应在26.5k和300k之间。电流限制可
以设置为7A至0.8A。
简单理解可以这样想： 限流的是输入最大电流， 例如5V2A输出=10W， 10W按比较低的效率90%算= 输入功率11.1W， 除以最低输入电压3V（11.1W 除以3V）=输入电流=3.7A。 限流值则推荐4A设定 |
陈龙
|

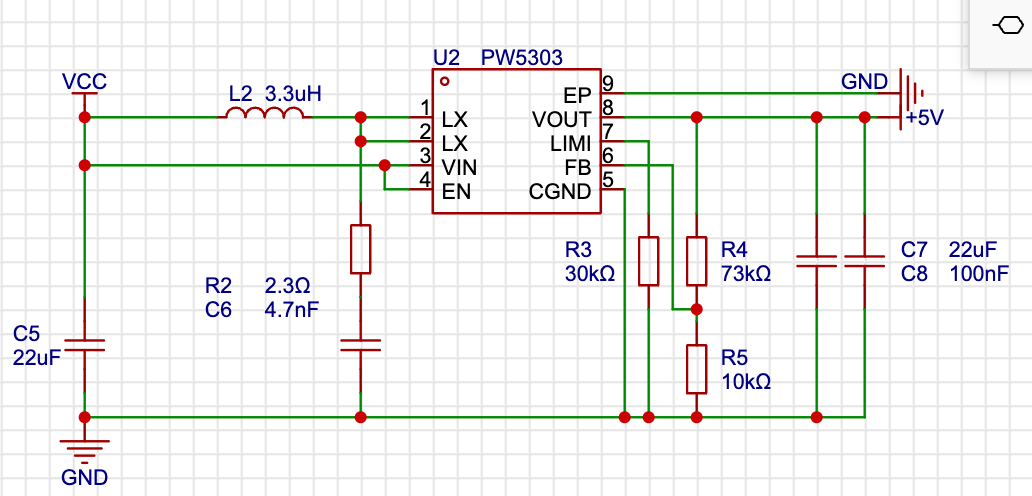

好的感谢回复目前理解了，请帮忙检查一下如下的电路图，其次是否可以推荐一枚5V-3.3V/1A的DCDC芯片，我们准备用在单片机的前端，因为我们原先使用的LDO在300mA时严重发热，由于单片机功耗最高可达400mA，我们预计预留至1A
|
陈龙
|

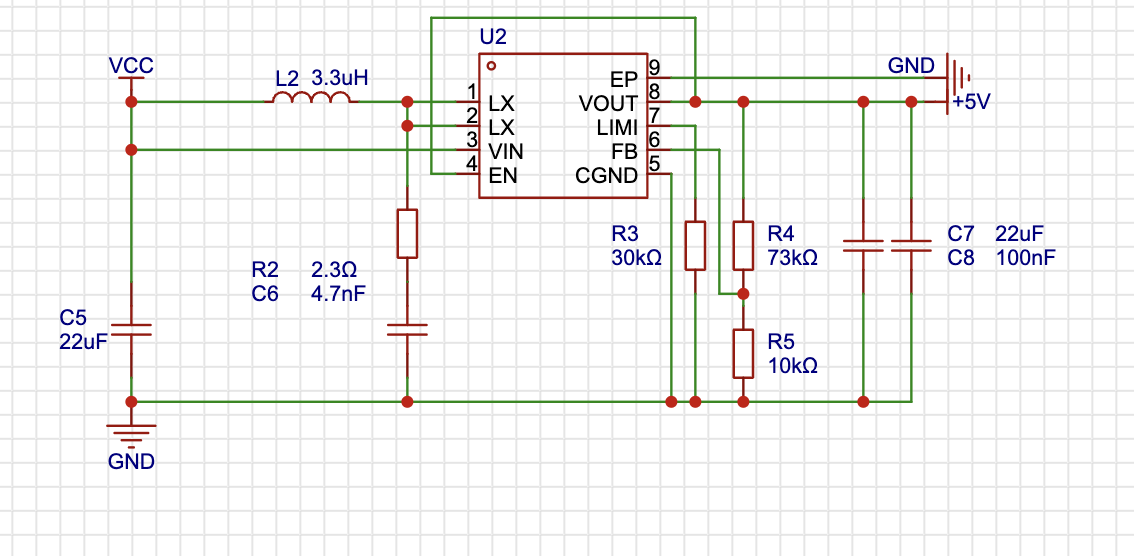

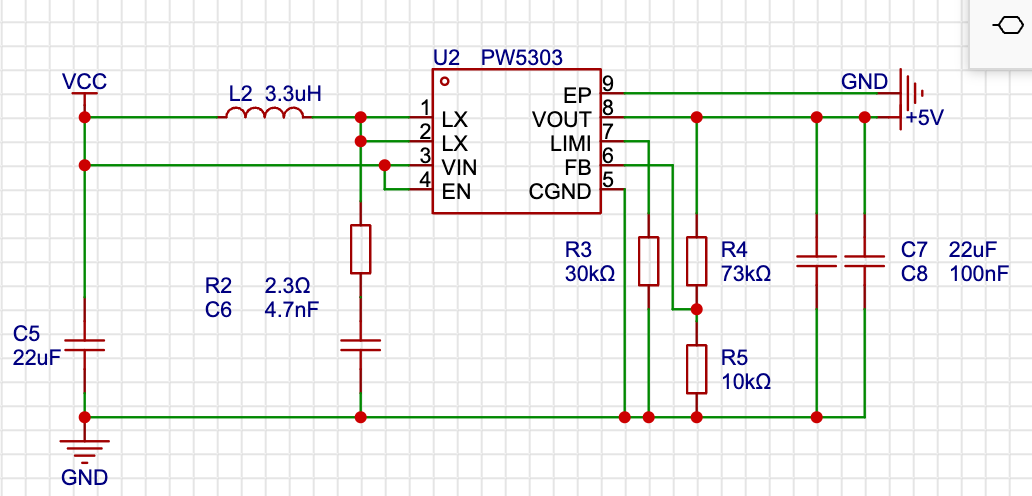

我们更新了一下电路，麻烦检查一下谢谢
|
袁建香
|
请问PW5303的输入电压如果在4.8V左右，输出5V，芯片工作会正常吗？
|
平芯微杨工
|

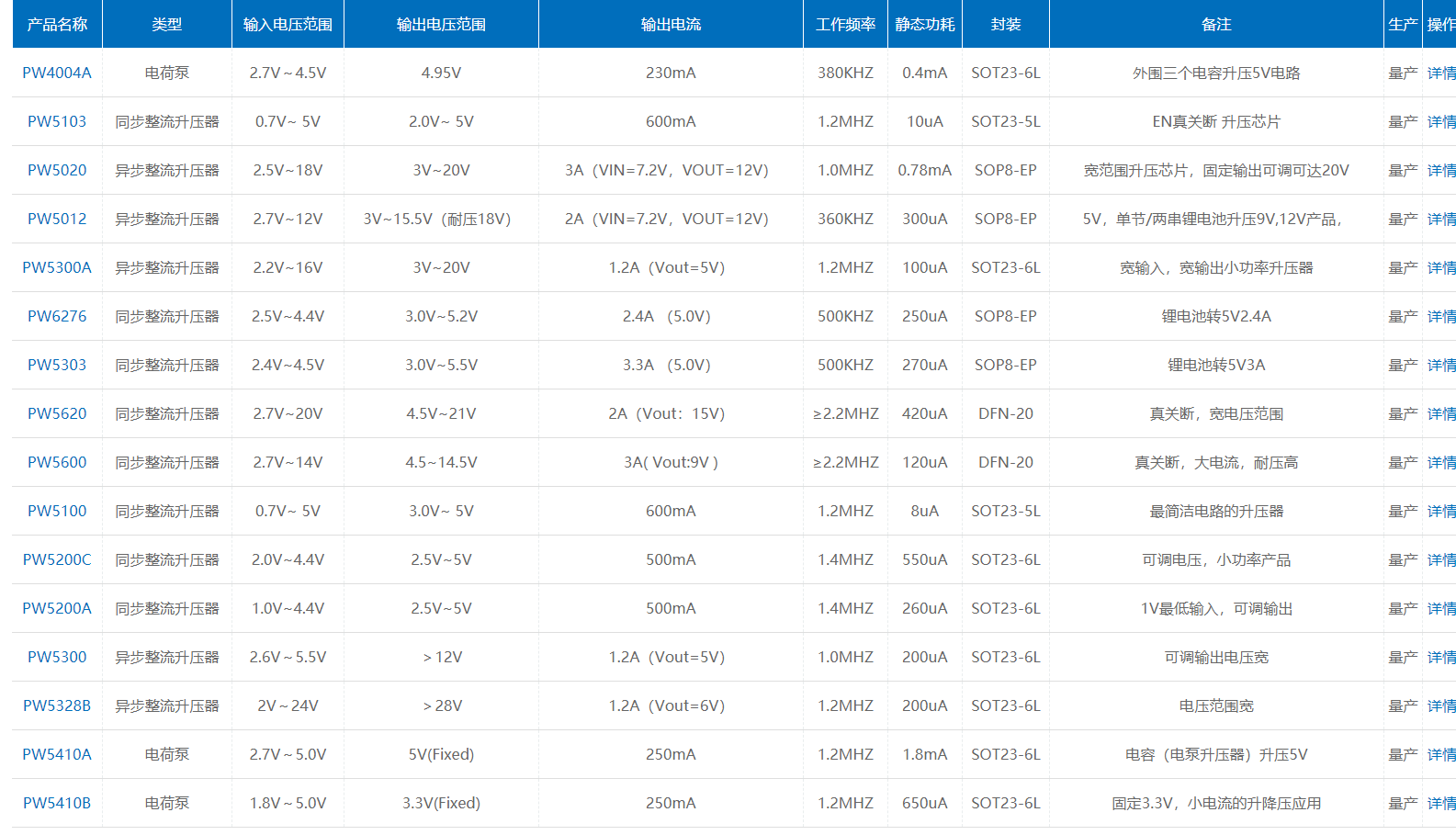

不行，规格书有写输入电压范围是2.4-4.5V，看你说的输入，我觉得PW5012可以试试
|
